Фоторезистор
Фоторезистор – полупроводниковый прибор, в котором используется явление фотопроводимости, т.е. изменение электропроводности полупроводника под воздействием света. Обозначение фоторезистора приведено на рис.1.33.
Рис 1.33. Обозначение фоторезистора
Внутренняя структура фоторезистора приведена на рис.1.34.
1 – полупроводник, материал;
2 – подложка (керамическая пластина);
3 – металлическая пластина;
Рис 1.34. Внутренняя структура фоторезистора
Схема подключения фоторезистора к источнику ЭДС показана на рис.1.35.
Е сли к неосвещенному фоторезистору подключить источник ЭДС Е, то в цепи появиться небольшой ток , который называют тепловым. Этот ток обусловлен небольшим количеством носителей заряда, которые есть в полупроводнике. Ток в цепи освещенного фоторезистора существенно возрастает за счет увеличения концентрации свободных носителей заряда.
Рис 1.35 Разность этих токов называется фототоком:
Фоторезистор характеризуется:
1. Вольт-амперной характеристикой: В АХ - это зависимость фототока от напряжения на резисторе при различной освещенности, характеризующейся световым потоком Ф. (Световой поток — физическая величина, характеризующая «количество» световой энергии в соответствующем потоке излучения. Обозначение: Φν . Единица измерения в СИ: - люмен)
Рис 1.36
2. Энергетической (световой) характеристикой:
Энергетическая характеристика – зависимость фототока от освещенности (светового потока) при различных напряжениях на фоторезисторе
Рис 1.37
3. Спектральной характеристикой:
Спектральная характеристика – зависимость фототока IФ от длины волны света, падающего на фоторезистор.
Рис 1.38
4. Постоянная времени .
После освещения (затемнения) фототок изменяется по закону:
Постоянная времени - это время, в течение которого ток фоторезистора изменяется на 63% в е раз относительно изменения в установившемся режиме после освещения (затемнения).
5. Темновое сопротивление RT (Мом, доли Мом);
Это сопротивление затемненного фоторезистора.
6. Максимальное допустимое рабочее напряжение на фоторезисторе.
Фотодиод
П олупроводниковый фотодиод – диод, обратный ток которого зависит от освещенности. При поглощении квантов света в области р-n перехода и прилегающих областей идет генерация носителей заряда. На схеме электронной принципиальной фотодиод обозначают (рис 1.39):
Рис 1.39 Обозначение фотодиода
Р
Характеристики фотодиода:
1. ВАХ
2. Интегральная чувствительность
;
Остальные характеристики аналогичные характеристикам фоторезистора.
Существенным преимуществом фотодиода перед фоторезистором является его меньшая постоянная времени. Темновой ток у германиевых фотодиодов равен 10 - 30 мкА, у кремниевых 1 - 3 мкА.

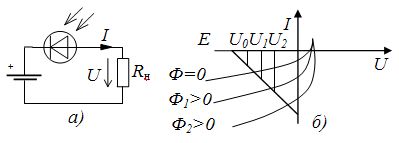

Ток и напряжение на нагрузочном резисторе Rн могут быть определены графически по точкам пересечения ВАХ фотодиода и линии нагрузки (см.рис.1.40,б), соответствующей сопротивлению резистора Rн.
При отсутствии освещенности фотодиод работает в режиме обычного диода. Темновой ток у германиевых фотодиодов равен 10 - 30 мкА, у кремниевых 1 - 3 мкА.
