Порядок выполнения работы

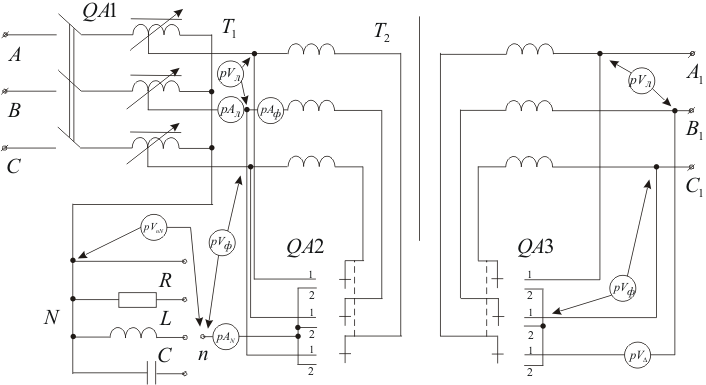

1. Ознакомьтесь с лабораторной установкой, схема которой приведена на рис. 5.1.

Трехфазное напряжение подается на автотрансформатор с помощью выключателя . Переключатель позволяет включать первичную обмотку трансформатора по схеме «треугольник» (пер­вое положение) либо по схеме «звезда» (второе положение).

Режим нейтрали определяется нагрузкой, которую подключают к нейтральной точке : , , , короткое замыкание или обрыв.

Переключение соединения вторичной обмотки трансформатора производится выключателем : схема «разомкнутый треугольник» – в первом положении, схема «звезда» – во втором положении.

2. Включите первичную обмотку трансформатора по схеме «звезда» без нейтрального провода. Изменяя выходное напряжение автотрансформатора , снимите показания приборов для пяти опытов и занесите данные в табл. 4.1.

Рис. 5.1

Вторичную обмотку для каждого опыта соедините по схеме «звезда» для снятия напряжений и и по схеме «разомкнутый треугольник» для снятия напряжения .

Таблица 5.1

Измерено
, В	, В		, А		, В		, В		, В		, В
Вычислено
				, В				, В

3. Рассчитайте требуемые величины и постройте совмещенные графики зависимостей , , = , а также график зависимости­ .

4. Включите первичную обмотку трансформатора по схеме «звезда». При неизменном напряжении для включенных поочередно между нейтральными точками и короткозамкнутого провода, , и нагрузки снимите показания приборов для каждого из четырех опытов и занесите данные в табл. 5.2.

5. Рассчитайте требуемые величины; зная, что в нейтральном проводе включены … и …, определите номер гармоники токов, протекающих в нейтральном проводе.

Постройте графики зависимостей , , .

6. Включите первичную обмотку трансформатора по схеме «треугольник». Изменяя выходное напряжение трансформатора , снимите показания приборов для пяти опытов и занесите данные в табл. 5.3.

7. Рассчитайте требуемые величины и постройте графики зависимостей , , .

Измерено

, В

, В

, А

, В

, А

, В

, В

, В

Вычислено

, В

, А

, В

, Ом

Таблица 5.2

Таблица 5.3

Измерено						Вычислено
, В	, А	, А	, В	, В	, В		, А			, В

Литература: [2, § 15.67, 15.68; 3, § 25.6].

Лабораторная работа № 6

ИССЛЕДОВАНИЕ МАГНИТНОГО УСИЛИТЕЛЯ

Цель работы: исследование свойств магнитного усилителя и определение его основных характеристик.
