Основные теоретические положения
При параллельном включении нелинейной катушки индуктивности и конденсатора в цепи может возникнуть феррорезонанс токов.

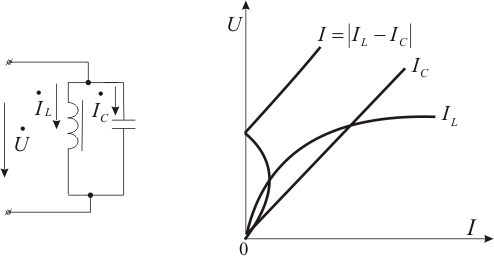

На рис. 4.1 приведена схема данной цепи, а на рис. 4.2 – ее графический расчет.
Рис. 4.1 Рис. 4.2
При условии отсутствия потерь в катушке напряжение на ней опережает ток по фазе на /2, а на конденсаторе ток опережает напряжение на /2, следовательно, токи параллельных ветвей находятся в противофазе.
Общий ток
.
Разность
абсцисс графиков
и
дает кривую
.
Точка соприкосновения кривой
с осью ординат на рис. 4.2 соответствует
феррорезонансу токов
.
Практически
из-за потерь в стали и в сопротивлении
обмотки кривая
имеет вид, приведенный на рис. 4.3. Даже
при равенстве реактивной составляющей
первой гармоники тока
и тока
общий ток не равен нулю: он содержит
активную составляющую первой гармоники
и высшие гармоники тока в катушке.
Рис. 4.3
Если
питать цепь от источника тока, то плавное
изменение тока на участке 0–1 приводит
к плавному увеличению напряжения.
Дальнейшее увеличение тока приводит к
скачкообразному увеличению напряжения
на участке 1–2 и изменению угла сдвига
фаз между векторами
и
:
емкостный характер цепи изменяется на
индуктивный. Последующее увеличение
тока сопровождается плавным возрастанием
напряжения.
Уменьшение тока приводит к плавному уменьшению напряжения до точки 3, когда напряжение скачком падает и вновь меняется знак угла сдвига фаз.
Полную кривую без скачков можно снять при питании цепи от источника напряжения.
Задание для самостоятельной подготовки
Выделите устойчивые участки ВАХ параллельного феррорезонансного контура и постройте векторные диаграммы для этих участков, выбрав значение тока источника, которому соответствуют три значения напряжения.
Приведите примеры практического применения явления феррорезонанса.
Порядок выполнения работы
Лабораторная работа выполняется на стенде № 2.
Соберите цепь по схеме, приведенной на рис. 4.4.
Разорвите ветвь с катушкой и снимите ВАХ конденсатора . Восстановите ветвь с .
Рис. 4.4
Разорвите ветвь с конденсатором и снимите ВАХ катушки . Восстановите ветвь с .
Результаты измерений пп.2 и 3 занесите в табл. 4.1.
По данным табл. 4.1 графически постройте результирующую ВАХ цепи, содержащей параллельно включенные катушки и конденсатор . При этом активные составляющие токов складываются арифметически, реактивные составляющие – алгебраически, а полные – геометрически.
Таблица 4.1
Конденсатор |
Катушка |
||||||||
Измерено |
Вычислено |
Измерено |
Вычислено |
||||||
|
,А |
,Вт |
|
|
,В |
,А |
,Вт |
|
|
|
|
|
|
|
|
|
|
|
|
Для параллельного феррорезонансного контура снимите восходящую и нисходящую ветви ВАХ путем регулирования напряжения на входе цепи. Результаты замеров занесите в табл. 4.2.
Соберите цепь по схеме, приведенной на рис. 4.5.
Снимите восходящую и нисходящую ветви ВАХ параллельного контура, регулируя ток реостатом . Напряжение на выходе трансформатора при этом должно оставаться неизменным. Результаты замеров занесите в табл. 4.2.
По данным табл. 4.2 постройте ВАХ параллельного феррорезонансного контура. Сопоставьте ее с расчетной ВАХ, полученной в п. 4.
Рис. 4.5
Таблица 4.2
Регулирование напряжения |
Регулирование тока |
||||||
Восходящая ветвь |
Нисходящая ветвь |
Восходящая ветвь |
Нисходящая ветвь |
||||
, В |
, А |
, В |
, А |
, В |
, А |
, В |
, А |
|
|
|
|
|
|
|
|
Литература: [1, § 22.5; 2, § 15.58–15.60; 3, § 25.13].
