Описание установки и проведения опыта

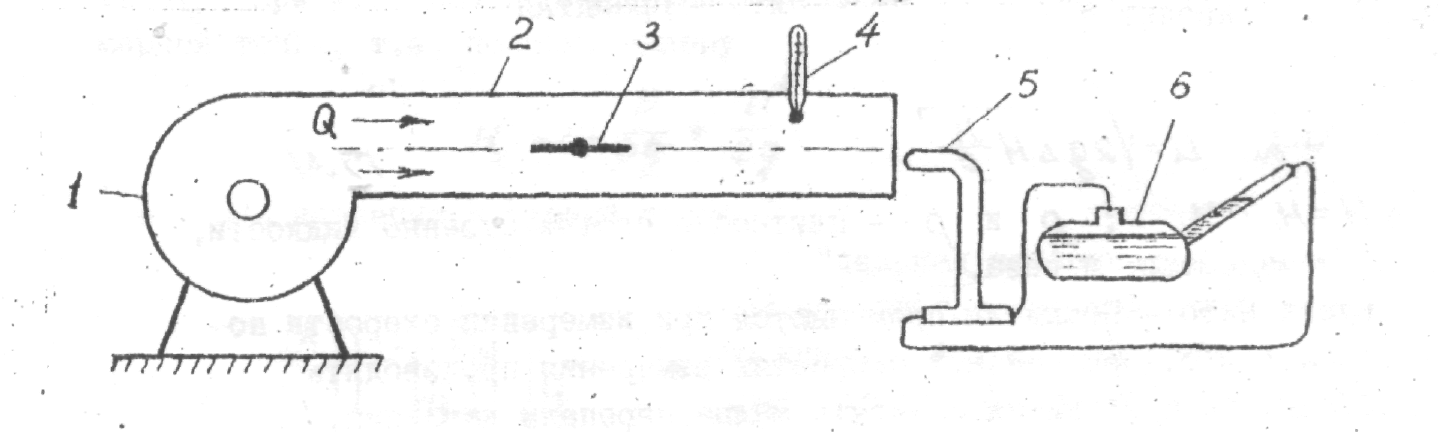

Установка
показанная на рисунке 2.3 состоит из
вентилятора 1 с электродвигателем,
воздуховода 2, шибера 3, термометра 4,
трубки Пито–Прандтля 5 с микроманометром
(ММН-5) 6.
Рис. 2.3. Схема лабораторной установки
Трубки Пито-Прандтля являются точечными измерителями. Измерения, производимые ими, относятся только к одной точке сечения исследуемого газопровода. Поэтому, если трубопровод имеет прямоугольное сечение, его делят на ряд равновеликих площадок, геометрически подобных всему сечению. Скорости измеряются в центрах этих площадок. Для создания более полной картины поля скоростей вводиться дополнительная, центральная точка.
Порядок выполнения опыта
Собрать и проверит на герметичность трубку Пито-Прандтля. Для этого поочередно создав в каждом из каналов трубки избыточное давление, подсоединить их к манометру. При плотно закрытом входном отверстии канала и неизменной температуре давление в каждом из них должно оставаться постоянным. Аналогично проверить герметичность микрометра и соединительных шлангов.
С помощью уровней установить микроманометр в горизонтальное положение. Установить на шкале манометра условный ноль. Измерительную трубку установить под углом, соответствующим углу наклона шкалы, когда К=0,2.
Разбить сечение трубопровода на 16 равновеликих площадок выполнить необходимые замеры динамического напора газа.
При измерении необходимо соблюдать следующее: не допускать попадания жидкости из микрометра в резиновые шланги, соединяющий его с трубкой Пито–Прандтля. Если жидкость попала в резиновые трубки, то их следует снять, продуть и тщательно высушить. При измерении скорости движения жидкости трубками Пито–Прандтля необходимо следить, чтобы отверстия и каналы трубок были чистыми.
Обработка результатов и построение эпюр скоростей
Результаты замера динамического напора газа в трубопроводе (при прямом и обратном ходе пневматической трубки) и вычисленные средние значения занести в таблицу 2.1.
Таблица 2.1 – Показания микроманометра
Но-мер точ-ки |
I cечение |
Но-мер точ-ки |
II сечение |
Но-мер точ-ки |
III сечение |
Но-мер точ-ки |
IV сечение |
||||||||
Пря-мой ход |
Об-рат-ный ход |
Сред-нее зна-чение |
Пря-мой ход |
Об-рат-ный ход |
Сред-нее зна-чение |
Пря-мой ход |
Об-рат-ный ход |
Сред-нее зна-чение |
Пря-мой ход |
Об-рат-ный ход |
Сред-нее зна-чение |
||||
1 |
|
|
|
5 |
|
|
|
10 |
|
|
|
14 |
|
|
|
2 |
|
|
|
6 |
|
|
|
11 |
|
|
|
15 |
|
|
|
3 |
|
|
|
7 |
|
|
|
12 |
|
|
|
16 |
|
|
|
4 |
|
|
|
8 |
|
|
|
13 |
|
|
|
17 |
|
|
|
Затем определить
динамический напор, учитывая коэффициент
шкалы манометра К=0,2 по формуле
,
где Lср
– усредненные
показания манометра.
Вычисление значения hдин занести в таблицу 2.2.
Таблица 2.2 Результаты расчетов
Вычислен-ная величина |
1 сечение |
2 сечение |
Сред-няя точка |
3 сечение |
4 сечение |
||||||||||||||||
Номер точки |
|||||||||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
|||||
Динамичес-кий напор hдин, м |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
Скорость u, м/с |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Определить плотность воздуха при условиях опыта по формуле:
(2.5)
где
-
плотность воздуха при
, кг/м3;
коэффициент
объемного расширения;
Рбар - показания барометра, Па;
Рст- статическое давление в замеряемом сечении, Па.
В условиях данного опыта Рст значительно меньше Рбар, поэтому при расчете по формуле (2.5) им можно пренебречь. (1 мм рт. ст. = 133,32 Па)
Затем по формуле (2.4) определить скорость движения газа по вычисленным средним значениям hдин и полученные значения скорости занести в таблицу 2.2.
Для построения эпюры скоростей в живом сечении газопровода проводим 10 сечений. Студент строит эпюру скоростей в сечениях, указанных преподавателем. Для этого по горизонтали в определенном масштабе откладывают длину сечения трубопровода и наносят выбранные точки измерений. Затем в этих точках проводят вертикали, на которых также в определенном масштабе откладывают полученные в результате расчетов значения скоростей. Концы векторов скоростей соединяют плавной кривой и получают профиль скоростей в данном сечении трубопровода.
Контрольные вопросы
Для какой цели используют применяют Пито – Прандтля ?
Устройство трубки Пито – Прандтля
Определить скорость газового потока, если динамический напор, измеренный трубкой Пито – Прандтля, hд = 50 мм вод. ст., плотность газа
кг/м3 , плотность жидкости залитой в манометр,
кг/м3
Назовите приборы необходимые для измерения скорости воздуха в воздуховоде сечением
мм.
Порядок выполнения работы.
Причины неравномерности скоростей в сечении потока.
Принцип работы дифференциального микроманометра.
Принцип замера статического и полного напоров.
