3. Регулируемая реактивная катушка

Регулируемая реактивная катушка представляет собой трехфазную асинхронную машину с фазным ро­тором, у которой обмотки статора и ротора соединены последовательно или параллельно, а ротор заторможен при помощи червячной передачи. При конкретном номинальном напряжении сети выбор схемы соединения определяется номинальными напряжениями обмоток статора и ротора, а также диапазоном регулирования индуктивного сопротивления.

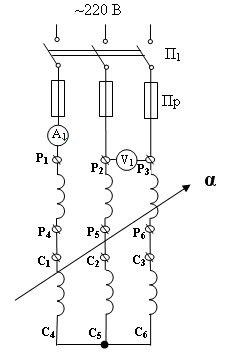

Рисунок 9.8 – Схема нагрузочного ротора

Схема последовательного соединения обмоток ротора и статора, обеспечивающая более широкий диа­пазон регулирования индуктивного сопротивления, представлена на рис. 9.8.

При этом соединении обмо­ток индуктивность одной фазы реактивной катушки.

L=L 1+L 2+L 12М cos α

где L 1 и L 2 - индуктивность одной фазы обмотки статора и ротора;

L 12М – максимальное значение взаимной индуктивности обмоток статора и ротора;

α – угол между осями обмоток фаз статора и ротора.

Из приведенной формулы следует, что при α= 0° индуктивность катушки L и, следовательно, ее индуктивное сопротивление X L =ωL имеет наибольшее значение, а при α= 180°эл. – наименьшее значе­ние. Таким образом, ток регулируемой реактивной катушки при неизменном напряжении сети зависит от угла поворота ротора относительно статора.

Снятие характеристики I=(α) производят в такой после­довательности. Установив ротор в положение, при котором угол между осями обмоток соответствующих фаз статора и ротора ра­вен нулю (α = 0°), реактивную катушку включают на сеть. При этом ток в цепи катушки будет иметь наименьшее значение (Iмин). Затем, изменяя угол поворота ротора от α = 0° до α =180° эл. град. в одну и другую стороны, записывают в табл. 9.4 значения угла α, тока катушки I через каждые 15° эл.

По данным опыта строят зависимость I=f(α), примерный вид которой представлен на рис. 9.9.

Рисунок 9.9 – Зависимость тока регулируемой реактивной катушки от угла поворота ротора

Таблица 9.4 – Зависимость тока катушки I от угла поворота ротора

№ п.п.

Измерения

Вычисления

α°эл

I, A

XL, Ом

1

0

2

15

3

30

4

45

5

60

6

75

7

90

8

105

9

120

10

135

11

150

12

165

13

180
