4.4.3 Маркировка начала и конца фазной обмотки трансформатора.

Для маркировки отдельных зажимов принимают один из них, принадлежащий обмотке высшего напряжения, за начало А, а другой - за конец X и собирают электрическую цепь по схеме (рисунок 4.14), строго соблюдая указанные на ней полярности источника электрический энергии и вольтметра магнитоэлектрической системы с нулем посредине шкалы.

Рисунок 4.14 - Разметка зажимов обмоток высшего и низшего напряжения, принадлежащих одной фазе трансформатора

Если при замыкании кнопки К стрелка вольтметра PV1 отклонится от нулевой отметки вправо, а при размыкании её - влево, то зажим вольтметра со знаком «+» соединён с началом обмотки низшего напряжения а. Обратные направления отклонения стрелки вольтметра означают, что зажим его, отмеченный плюсом, соединён с концом этой обмотки х.

a) б)

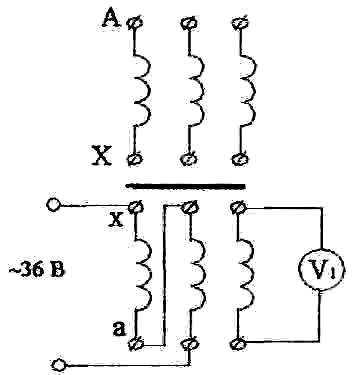

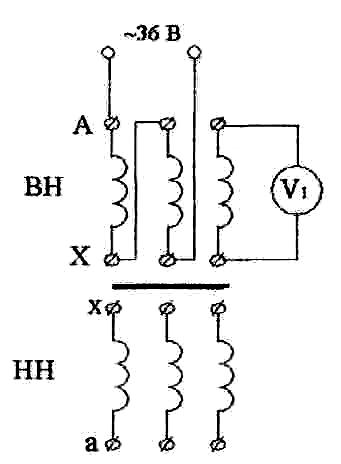

Рисунок 4.15 - Разметка зажимов обмоток ВН (схема а) и НН (схема б) трехфазного трансформатора для фазы В и С

Далее обмотка А - X соединяется последовательно с другой обмоткой высшего напряжения, а к зажимам третьей обмотки ВН присоединяется вольтметр V электромагнитной системы (рисунок 4.15 а).

Если вольтметр покажет сравнительно большое напряжение, то это значит, что зажим X присоединен к зажиму В, а если его показание близко к нулю, то зажим X присоединен к зажиму Y.

После определения зажимов В и Y на место второй обмотки высшего напряжения (B-Y) включается аналогичная третья обмотка ВН, вольтметр присоединяется к зажимам В и Y, и по вышеприведенной методике находятся зажимы С и Z. Так же размечаются зажимы b - у и с - z. обмоток низшего напряжения (рисунок 4.15 б). Результаты маркировки обмоток ВН и НН сводим в таблицу 2.4.

Таблица 4.4-Результаты маркировки обмоток ВН и НН

Начало обмотки

Конец обмотки

4.4.4 Определение группы соединения обмоток трехфазного трансформатора .

Принадлежность трансформатора к той или иной группе соединения обмоток можно определить поляромером - вольтметром магнитоэлектрической системы с нулём посредине шкалы и отмеченной полярностью его зажимов (рис. 4.11 а, б). При соблюдении полярностей, указанных на рисунке 4.16,а и б и присоединении источника электрической энергии к зажимам обмоток высшего напряжения, например А - В, в момент замыкания кнопки К в других обмотках трансформатора наводится мгновенная э.д.с, величина и направление которой зависит только от группы соединения обмоток. Поочередное присоединение поляромера к зажимам a-b, b-c, а-с позволяет установить как нулевое значение мгновенной э.д.с, так и направление действия мгновенной э.д.с. между соответствующими зажимами трансформатора.

а) б)

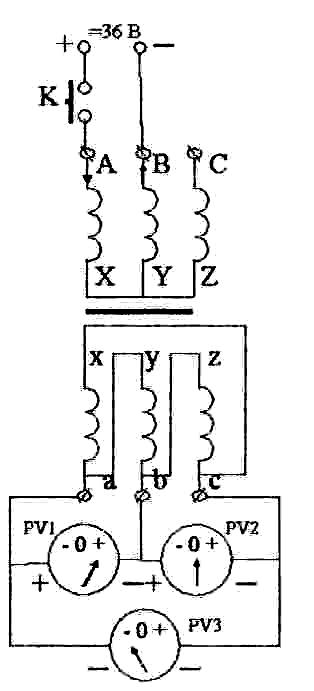

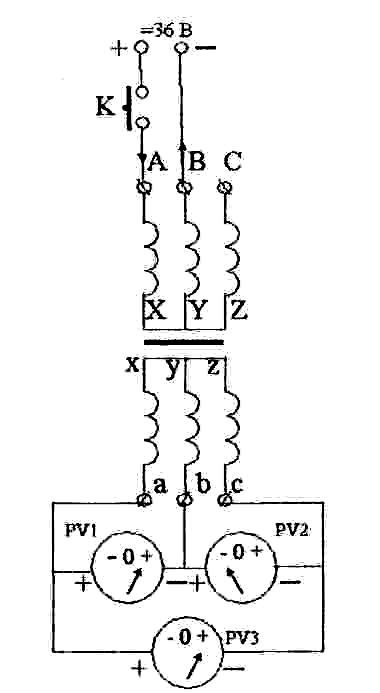

Рисунок 4.16 - Проверка группы соединения обмоток трехфазных трансформаторов поляромером при схеме: а) – звезда / звезда - 0; б) – звезда / треугольник – 11.

Таблица 4.5 – Результаты измерений Гр. 0 А-В В-С А-С Отклонение стрелки поляромера a-b + - + b-c - + + а-с + + +

Таблица 4.6 – Результаты измерений Гр. 11 А-В В-С А-С Отклонение стрелки поляромера a-b + - 0 b-c 0 + + а-с + 0 +

Отклонение стрелки поляромера вправо от нулевой отметки шкалы при замыкании кнопки К считается положительным, а противоположное - отрицательным. Аналогичные опыты проводятся при поочередном присоединении источника электрической энергии к зажимам В-С и А-С с последующей записью всех девяти отсчётов в таблицу (рисунок 2.16 таблица 4 и. 5). Так как каждой группе соединения обмоток трёхфазного трансформатора отвечает определённая таблица отклонений стрелки поляромера, то по данным этой таблицы можно установить группу соединения.
