Министерство образования и науки Украины

Харьковский национальный экономический университет

Кафедра: «Безопасности жизнедеятельности человека».

Мусияченко Ф.В.

ПРАКТИЧЕСКИЕ ЗАНЯТИЯ

М - 3

«Гражданская оборона»

Раздел 2. Подготовка по специальности.

Тема 3.1. Оценка обстановки в чрезвычайных ситуациях.

Практическое занятие № 3.1.2.

ОЦЕНКА ХИМИЧЕСКОЙ ОБСТАНОВКИ

Рассмотрена и утверждена

на методическом совещании

кафедры «БЖДЧ».

Протокол № ____

От «__» ________ 2009 г.

г. Харьков, 2009 г.

Практическое занятие № 4

III. Оценка химической обстановки

Время: 4 часа.

Общие сведения.

Сокращение наименований встречающиеся по тексту занятия:

ХО – химическая обстановка;

СДЯВ – сильнодействующие ядовитые вещества;

ОВ (БОВ) – отравляющие вещества (боевые отравляющие вещества);

АХОВ – аварийно химически опасные вещества;

ХО (БХО) – химическое оружие (боевое химическое оружие);

ОХП – очаг химического поражения;

ХОО - химически опасный объект;

ХЗ – химическое заражение;

ЗХЗ – зона химического заражения;

Пост РХН – пост радиационно-химического наблюдения;

СиДНР – спасательные и другие неотложные работы.

Под химической обстановкой (ХО) следует понимать совокупность последствий химического заражения местности сильно действующими ядовитыми веществами (СДЯВ) или отравляющими веществами (ОВ), которые оказывают существенное влияние на жизнедеятельность населения, работу объектов экономики и действия сил ГО.

ХО возникает в результате техногенных аварий или катастроф на объектах экономики, на которых производятся, хранятся, используются в технологических процессах, транспортируются СДЯВ или ОВ. Аварии происходят из-за разгерметизации или разрушения ёмкостей (танков) предназначенных для их хранения и транспортировки.

Неблагоприятная ХО может возникнуть при применении ОВ или СДЯВ, одной из воюющих сторон в военном конфликте. В настоящее время не исключается возможность применения ОВ или СДЯВ террористами для достижения своих целей.

СДЯВ – это химические вещества, применяемые в народном хозяйстве (аммиак, хлор, азотная и серная кислота, фтористый водород, сероводород, и многие другие).

ОВ – это химические вещества и их различные соединения, предназначенные для уничтожения людей, животных и растений (зарин, зоман, иприт, фосген и др.). ОВ применяются, как правило, во время ведения боевых действий противоборствующими сторонами (Вооружённые силы США – широко применяли различные виды БОВ во Вьетнаме, во время ведения боевых действий), а так же ОВ можно применять при борьбе с сельскохозяйственными вредителями (саранча, мелкие грызуны и другие вредители).

Все СДЯВ и ОВ при их производстве, транспортировке, хранении и использовании (применении) – принято называть аварийно химически опасными веществами (АХОВ).

АХОВ могут быть в различном агрегатном состоянии (жидкость, сжиженное состояние, под давлением, аэрозоль и.т.п.). Подробные характеристики АХОВ могут быть получены из аварийных карточек, которые должны быть на каждом производстве или транспортном средстве, предназначенном для их перевозки.

Объекты экономики, на которых производятся, хранятся, транспортируются и используются в технологических процессах АХОВ (СДЯВ и ОВ), являются потенциальными источниками техногенной опасности. Их ещё принято называть химически опасными объектами (ХОО). Классификация ХОО подробно приведена в конспекте лекций: Безопасность жизнедеятельности человека часть II, Коваленко Г.И., Матыцын Э.Н., Мусияченко Ф.В. 2006г. ИД «ИНЖЭК», стр.77 – 86.

Разрушение или повреждение ёмкостей или коммуникаций и трубопроводов с АХОВ служат источниками образования вторичных зон химического заражения и очагов химического поражения (ОХП).

Зона ХЗ образованная АХОВ, включает место непосредственного разлива ядовитых веществ и территорию, над которой распространились пары ядовитых веществ в поражающих концентрациях.

ЗХЗ, внутри которых могут возникнуть очаги химического поражения (ОХП), можно назвать вторичными ОХП в отличие от очагов химического поражения, которые образуются в результате применения химического оружия (ХО).

Вторичным очагом химического поражения называют территорию, в пределах которой в результате воздействия АХОВ произошли массовые поражения людей и животных. В зависимости от количества ядовитого вещества в зоне ХЗ может быть один или несколько очагов ХП.

Степень опасности АХОВ устанавливается в зависимости от величины предельно допустимой концентрации (ПДК), средней смертельной дозы и зоны острого или хронического действия.

Токсичность АХОВ – это способность отравляющих веществ оказывать поражающее действие на человека.

Основными токсикологическими характеристиками АХОВ считают токсические дозы.

Токсодоза – количественная характеристика токсичности СДЯВ или ОВ, соответствующая определённому эффекту поражения.

Например. При поражении человека через органы дыхания токсодоза СДЯВ или ОВ принимается равной произведению С × t, где С – средняя концентрация вещества в воздухе, г/м³; t – время пребывания человека в зараженном воздухе, мин., измеряется в граммах в минуту на кубический метр – г × мин / м³.

При поражении человека через кожу, токсодоза равна массе жидкого вещества, вызывающего при попадании на кожу определённый эффект поражения. Измеряется в миллиграммах на человека – мг/чел.

В охране труда, для того чтобы отнести вещество к определённому классу, исходят из следующих показателей, значение которых соответствует наиболее высокому классу опасности:

• Предельно допустимая концентрация (ПДК) вредного вещества в воздухе рабочей зоны, мг/ м³.

• Средняя смертельная доза при введении в желудок, мг/ кг.

• Средняя смертельная доза при нанесении на кожу, мг/кг.

• Средняя смертельная концентрация, мг/м².

• Коэффициент возможности ингаляционного отравления (КВИО).

• Зона острого действия и зона хронического действия.

В результате аварий на ХОО большое количество АХОВ, попадая в окружающую среду, является причиной массовых отравлений производственного персонала и населения. Образуются зоны химического заражения. Вероятная опасность поражения людей требует: 1) Быстрого выявления типа СДЯВ (ОВ). 2) Проведение правильной оценки ХО. 3) Быстрый, правильный учёт и анализ влияния СДЯВ (ОВ) на производственную деятельность ОЭ, ведение СиДНР и обеспечение безопасной жизнедеятельности населения.

Размеры зон ХЗ характеризуются: Г – глубиной распространения облака зараженного ядовитыми веществами воздуха с поражающими концентрациями, Ш – шириной и площадью Ѕз.

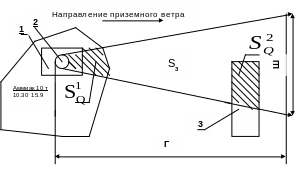

Схема зоны химического заражения, образованной разливом СДЯВ (аммиак 10т)

Г – глубина зоны хим. заражения;

Ш – ширина зоны хим. заражения;

Sз – площадь зоны химического заражения;

S¹₀; S²₀ – площади очагов химического поражения.

1 – объект;

2 – место непосредственного разлива СДЯВ;

3 – населённый пункт;

Основной характеристикой зоны ХЗ является глубина распространения облака зараженного воздуха. Эта глубина пропорциональна концентрации АХОВ (СДЯВ или ОВ) и скорости ветра. Однако, при значительной скорости ветра в приземном слое атмосферы (6..…7 м/с и более) эта пропорциональность нарушается, так как облако быстро рассеивается. Повышение температуры воздуха и почвы ускоряет испарение АХОВ, а следовательно увеличивает концентрацию вещества над зараженной местностью.

На глубину распространения АХОВ и на их концентрацию в воздухе значительно влияют вертикальные потоки воздуха. Их направление характеризуется степенью вертикальной устойчивости атмосферы. Различают три степени вертикальной устойчивости атмосферы: инверсию, изотермию и конвекцию.

Инверсия в атмосфере – это повышение температуры воздуха по мере увеличения высоты, вместо обычного понижения. Образуется чаще в безветренные ночи в результате интенсивного излучения тепла земной поверхностью, что приводит к охлаждению как самой поверхности, так и прилегающего слоя воздуха.

Инверсионный слой является задерживающим в атмосфере, препятствует движению воздуха по вертикали, вследствие чего под ним накапливаются водяной пар, пыль, а это способствует образованию тумана (смога). Инверсия препятствует рассеиванию воздуха по высоте и создает наиболее благоприятные условия для сохранения высоких концентраций АХОВ в приземном слое.

Изотермия в атмосфере – характеризуется стабильным равновесием воздуха. Она наиболее характерна для пасмурной погоды, но может возникнуть в утренние и вечерние часы. Изотермия, как и инверсия, способствует длительному застою паров СДЯВ и ОВ на местности, в лесу, в жилых кварталах городов и населённых пунктов.

Конвекция в атмосфере – это вертикальное перемещение воздушных масс с одних высот на другие. Воздух более тёплый перемещается вверх, а более холодный и плотный – вниз. Наблюдается в летние, ясные дни. При конвекции нижние слои воздуха нагреты сильнее верхних, возникают восходящие потоки воздуха, что способствует быстрому рассеиванию зараженного облака и уменьшает поражающее действие АХОВ.

Степень вертикальной устойчивости приземного слоя воздуха может быть определена по данным прогноза погоды с помощью графика 1.

График №1.
