4. Проектирование поперечного профиля каналов

Ширина каналов по дну во всех грунтах принимается:

а) для осушителей — 0,40 м;

б) для каналов проводящей и ограждающей сети гидравлически не рассчитываемых — 0,40 - 0,60 м;

в) для гидравлически рассчитываемых каналов — по расчету.

В графической части курсового проекта необходимо привести поперечный профиль гидравлически рассчитываемого канала и осушителя.

Для осушителя ширину канала по дну принимают равной 0,4 м. Ширина бермы при устройстве канала экскаватором принимается равной глубине канала (рис. 2)

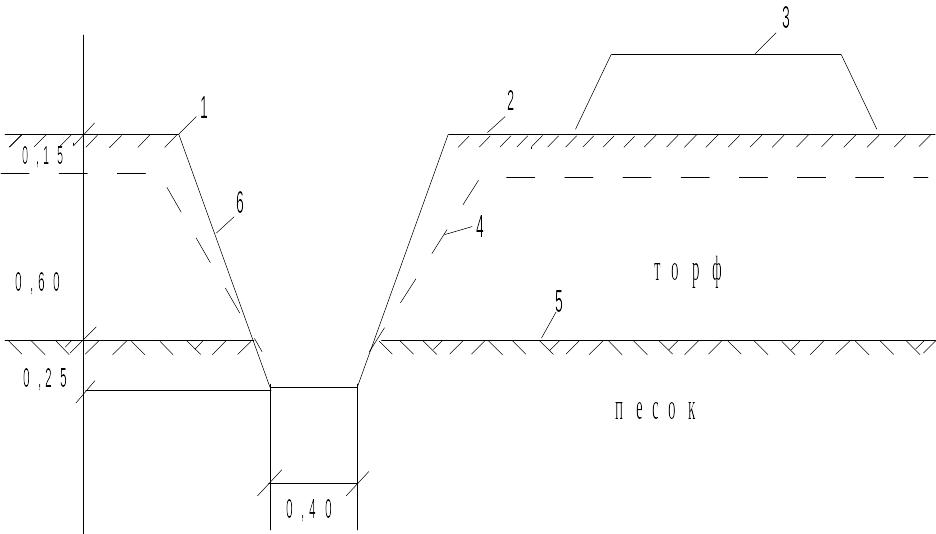

Рис. 2 - Поперечный профиль осушителя

1 -бровка канала, 2 – берма, 3 – кавальер, 4 - линия поверхности после осадки торфа, 5 - линия раздела грунтов, 6 - откос канала

Уклоны дна каналов в курсовом проекте определяют по ветке каналов (Мк, С, О), где прокладывают нивелирный ход с разбивкой по пикетам (через 100 м). Дальше по отметкам горизонталей вычисляют отметки поверхности на каждом пикете с точностью до 0,01 м. Отметки пикетов, расположенных между горизонталями, вычисляют интерполяцией.

Построение продольного профиля осушителя или собирателя начинают с вычерчивания на миллиметровой бумаге семи граф шириной 1 см каждая. Название граф помещают слева (рис. 3).

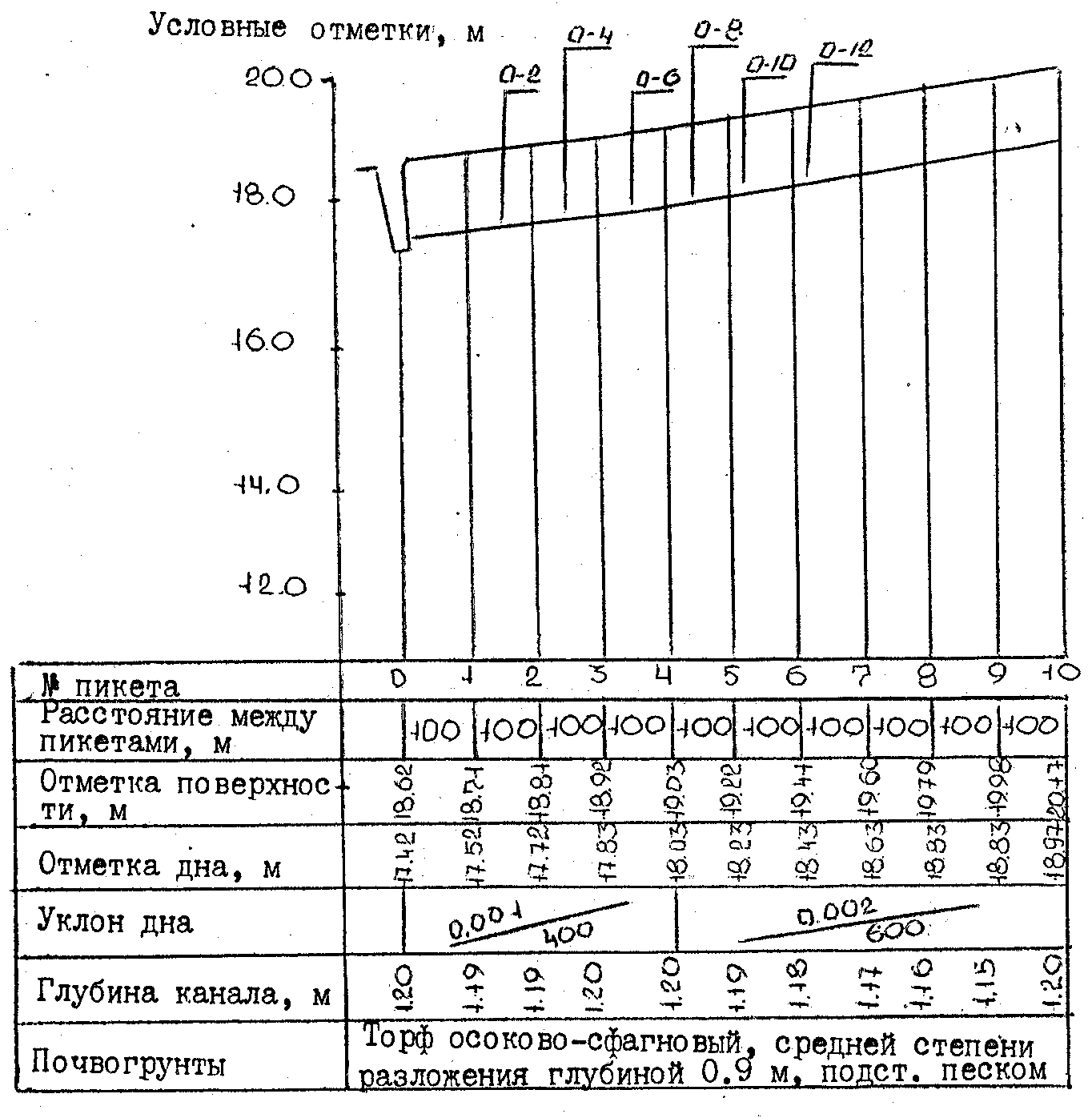

Рис. 3 - Продольный профиль канала (собирателя)

Вычисленные и записанные в графу 3 отметки поверхности откладывают в выбранном масштабе вверх от верхней графы (линии). Отметку линии принимают с таким расчетом, чтобы ординаты профиля имели высоту 6 — 12 см. После того, как отметки всех пикетов отложены, полученные точки соединяют прямыми линиями и строят продольный профиль поверхности канала.

Затем проектируют дно канала, которое по возможности должно иметь по всей длине одинаковый уклон, т.е. надо стремиться как можно меньше менять уклон дна. В то же время важно, чтобы глубина на отдельных пикетах поверхности меньше отличалась от установленной проектной глубины.

При наиболее простом случае проектирования (один уклон дна) в устье канала (нулевой пикет) и вверху (на последнем пикете канала) от отметки поверхности откладывают глубину канала, полученные точки соединяют прямой линией и определяют уклон дна.

При малом и однообразном уклоне поверхности глубину канала в устье увеличивают, а в верхнем конце несколько уменьшают по сравнению с проектной глубиной, чтобы довести уклон дна до допустимого. Если профиль поверхности по оси канала резко меняется по длине, то его разбивают на несколько частей и для каждой проектируют дно с разными уклонами.

После проведения линии дна вычисляют по пикетам отметки дна. Отметки определяют с точностью до 0,01 м, а уклоны — до двух значащих цифр. Отметки дна на крайних пикетах (или точках перегиба) определяют вычитая из отметок поверхности глубину канала. На остальных пикетах отметки дна вычисляются. Для этого уклон дна умножают на величину расстояния между пикетами и полученное превышение прибавляют к отметке дна на предыдущем пикете.

По разности отметок поверхности земли и дна канала определяют глубины каналов по всем промежуточным пикетам. Если при этом окажется, что на отдельных сечениях глубина канала будет меньше минимальной, то изменяют положение линии дна в сторону углубления канала. Если уклон больше допустимого, то уменьшают глубину канала в устье и несколько увеличивают глубину канала в его верхней части.

На продольном профиле собирателя (магистрального канала) показывают отметки устьев дна впадающих осушителей (собирателей). Линию дна проводят ниже отметок устьев осушителей на величину бытового горизонта воды.

При очень больших уклонах поверхности земли по оси канала проектируют перепады в виде вертикальных стенок (уступов) высотой до 1 м или быстротоки в виде наклонных лотков с уклоном 0,1. Перепады и быстротоки крепят плетнем, жердями, досками, бетоном и др.

Рекомендуется продольный профиль вычерчивать тушью: проектные линии (дно канала, отметки и уклоны дна и глубина канала) — красным, воды — синим, а все остальное — черным.
