Литература
1. Артемьев А.Л. и др. Рекомендации по проектированию, эксплуатации и совершенствованию гидролесомелиоративных систем в лесном хозяйстве европейского Севера /АИЛиХ. — Архангельск, 1991.— 28с.
2. Бабиков Б.В. Гидротехнические мелиорации лесных земель: Учебник для вузов. 3-е изд., перераб. и доп. — СПб.: ЛТА, 2002. — 294 с.
3. Бабиков Б.В., Писарьков Х.А., Косарев В.П. Гидротехнические мелиорации лесных земель. Методические указания по курсовой работе и контрольные задания для студентов-заочников. — Ленинград, 1994.— 57с.
4. Красильников Н.А. Биологические особенности мелиорированных лесных земель. — Мн.: изд. В.М. Скакун, 1998. — 216 с.
5. Красильников Н.А., Книзе А.А., Сабо Е.Д. Определение эффективности осушения в лесах Европейской части РСФСР. — СПб., 1992. — 63 с.
6. Основные положения по гидролесомелиорации. — СПб.: СПбНИИЛХ, 1995. — 58 с.
7. Пособие по определению расчетных гидрологических характеристик. — Л.: Гидрометеоиздат, 1984. — 450 с.
8. Руководство по осушению лесных земель. Часть II — Проектирование. — М.: Союзгипролесхоз, 1986. — 35 с.
9.Сабо Е.Д. Основы гидролесомелиорации. — М.: МЛТИ, 1987. — 52 с. (ч. I); 1988 — 96 с (ч. II); 1993 — (ч. III).
10. СНиП 2.01.14-83. Определение расчетных гидрологических характеристик. — М.: Стройиздат, 1985. — 35 с.
11. СНиП 2.06.03-85. Мелиоративные системы и сооружения /Госстрой СССР. — М.: ЦИТП Госстроя СССР, 1986. — 80 с.
Приложение а Коэффициент вариации среднемноголетнего слоя стока половодья рек
Приложение Б

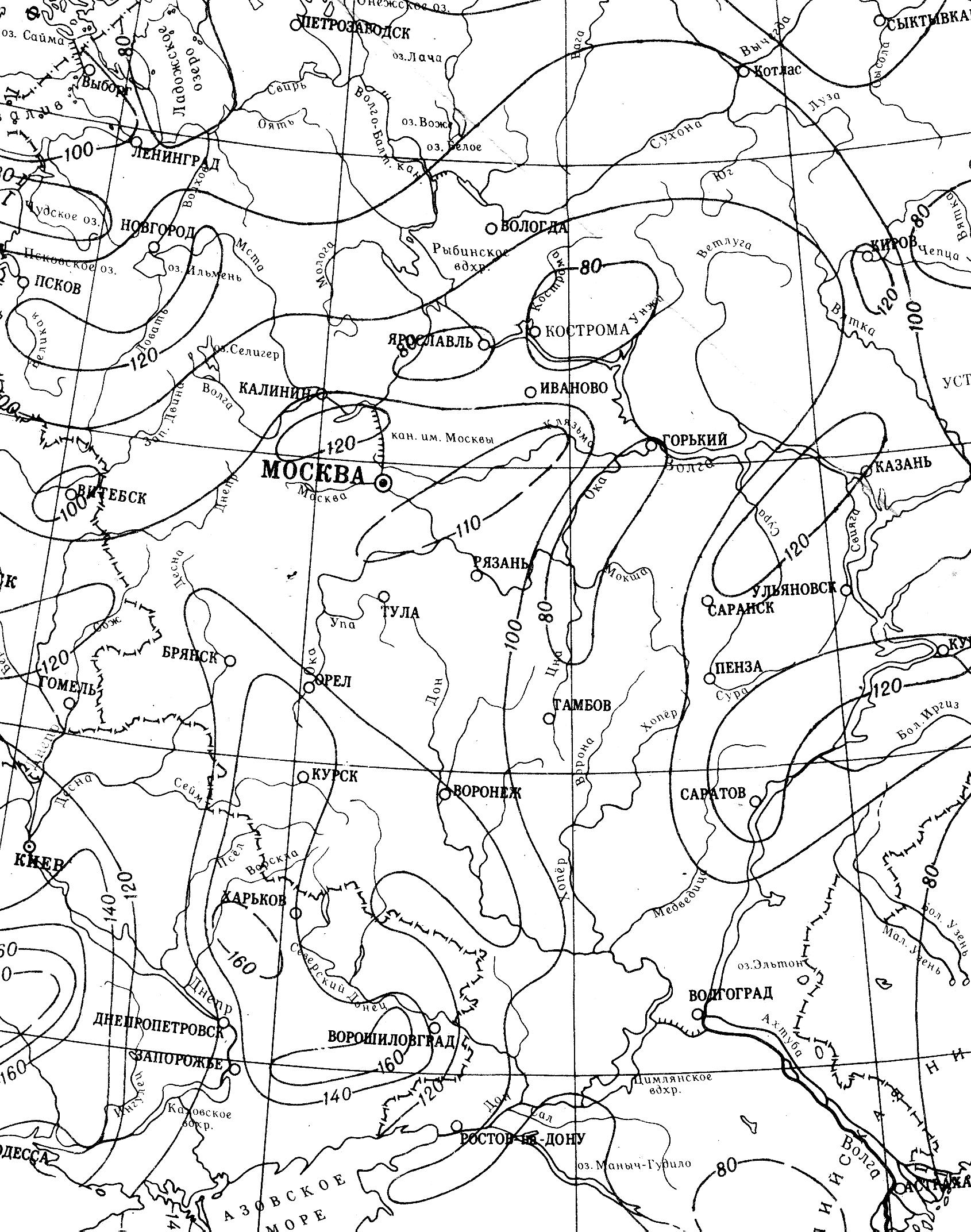

Средний многолетний слой стока половодья рек, мм
Приложение В
Средняя зональная распаханность и залесенность
речных водосборов лесной зоны Европейской части страны
Район |
Распаханность, % |
Лесистость, % |
Кольский полуостров |
1 |
42 |
Карелия и Северо-Запад |
12 |
65 |
Северный край (Псковская, Новгородская, Ленинградская, Вологодская области) |
10 |
81 |
Верхнее Поднепровье (Тверская, Смоленская, Ярославская области) |
36 |
22 |
Среднее и Нижнее Поднепровье (Брянская, Орловская, Тульская, Калужская, Рязанская области) |
45 |
18 |
Верхне-Волжский район (Ивановская, Владимирская, Московская, Костромская области) |
35 |
45 |
Нижнее Поволжье |
50 |
32 |
Приложение Г

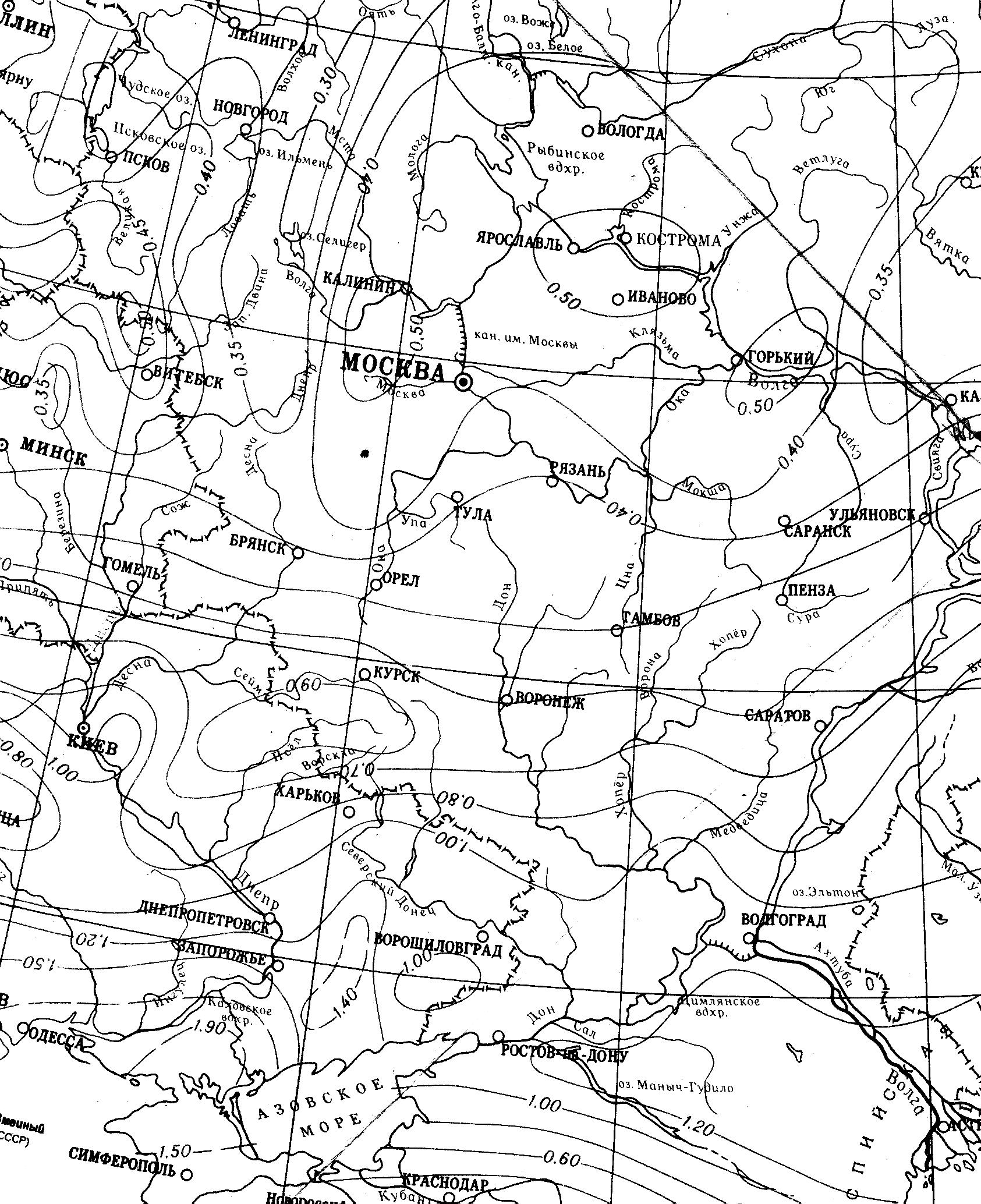

Суточный слой осадков вероятностью превышения Р=1% (Н 1%)
Приложение Д

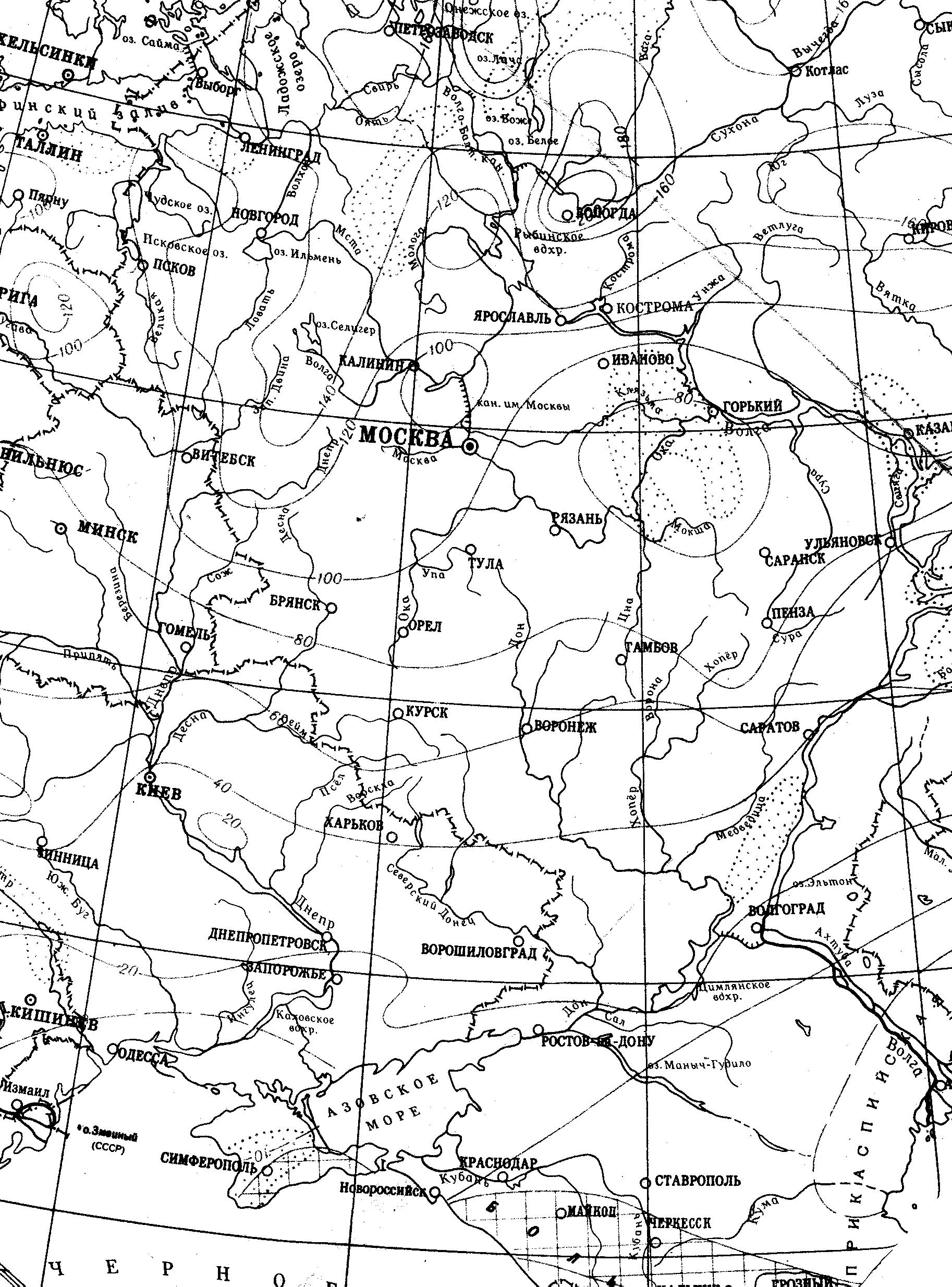

Районирование величин параметров р и 1р
Приложение Е
Переходные коэффициенты p% от максимальных расходов воды ежегодной вероятностью превышения Р=1% к максимальным расходам воды другой вероятности превышения
Номер района по приложению (5) |
Площадь водосбора А, км2, средняя высота водосбора Н, м |
Переходные коэффициенты при вероятности превышения Р, равной |
||||||
0,1 |
1 |
2 |
3 |
5 |
10 |
25 |
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1 |
А0 |
1,4 |
1,0 |
0,82 |
0,74 |
0,64 |
0,54 |
0,38 |
2 |
А 0,1 A 0,1 |
1,5 1,4 |
1,0 1,0 |
0,85 0,76 |
0,77 0,69 |
0,67 0,60 |
0,55 0,50 |
0,36 0,32 |
3 |
A 0 |
1,4 |
1,0 |
0,90 |
0,86 |
0,80 |
0,69 |
0,50 |
4 |
A 100 |
1,4 |
1,0 |
0,82 |
0,77 |
0,70 |
0,60 |
0,40 |
|
A = 0,1 |
-- |
1,0 |
0,82 |
0,68 |
0,48 |
0,32 |
0,21 |
5 |
A 0 |
1,6 |
1,0 |
0,83 |
0,74 |
0,62 |
0,46 |
0,28 |
6 |
A 0 |
2,5 |
1,0 |
0,70 |
0,38 |
0,42 |
0,30 |
0,14 |
7 |
A 0 |
2,4 |
1,0 |
0,74 |
0,63 |
0,50 |
0,32 |
0,19 |
8 |
A 0 |
1,6 |
1,0 |
0,82 |
0,74 |
0,64 |
0,47 |
0,30 |
9 |
A 0 |
1,45 |
1,0 |
0,85 |
0,79 |
0,70 |
0,55 |
0,38 |
10 |
A 0 |
2,6 |
1,0 |
0,70 |
0,58 |
0,40 |
0,26 |
0,14 |
11 |
A 100 |
1,7 |
1,0 |
0,80 |
0,70 |
0,55 |
0,40 |
0,20 |
|
A = 0,1 |
-- |
1,0 |
0,80 |
0,62 |
0,38 |
0,20 |
0,05 |
12 |
A 0 |
(1,8) |
1,0 |
0,75 |
0,65 |
0,50 |
0,34 |
0,10 |
13 |
H 1000 |
1,4 |
1,0 |
0,88 |
0,79 |
0,75 |
0,60 |
0,44 |
|
H 1000 |
1,3 |
1,0 |
0,94 |
0,89 |
0,82 |
0,74 |
0,60 |
14 |
A 0 |
1,4 |
1,0 |
0,86 |
0,79 |
0,70 |
0,55 |
0,36 |
15 |
A 1000 |
1,5 |
1,0 |
0,86 |
0,78 |
0,66 |
0,50 |
0,30 |
|
A 1000 |
1,6 |
1,0 |
0,80 |
0,72 |
0,60 |
0,40 |
0,22 |
16 |
A 1000 |
1,45 |
1,0 |
0,86 |
0,79 |
0,70 |
0,56 |
0,38 |
|
A 1000 |
1,55 |
1,0 |
0,84 |
0,75 |
0,62 |
0,46 |
0,26 |
Примечания:
1. Для районов 4 и 11 значения p% для водосборов площадью от 0,1 км2 до 100 км2 определяется интерполяцией.
2. Для районов 13 и 22 табличные значения p% применяются для любых площадей водосборов, а для остальных районов — для любых средних высот водосборов.
Приложение Ж
Максимальный модуль стока q ежегодной вероятности
превышения Р = 1%, выраженной в долях от произведения φ Н1%
Значения при ФРУСЛА |
300 |
0,0083 |
0,0083 |
0,0083 |
0,0081 |
0,0079 |
0,0076 |
0,0084 |
0,0083 |
0,0083 |
0,0082 |
0,0080 |
0,0077 |
0,0085 |
0,0084 |
0,0082 |
0,0082 |
0,0080 |
0,0078 |
0,0084 |
0,0082 |
0,0081 |
0,0081 |
0,0079 |
0,0078 |
200 |
0,013 |
0,013 |
0,013 |
0,012 |
0,012 |
0,011 |
0,012 |
0,013 |
0,013 |
0,013 |
0,012 |
0,011 |
0,014 |
0,013 |
0,013 |
0,013 |
0,012 |
0,012 |
0,017 |
0,013 |
0,013 |
0,013 |
0,012 |
0,012 |
|
100 |
0,031 |
0,030 |
0,028 |
0,026 |
0,023 |
0,021 |
0,030 |
0,029 |
0,027 |
0,025 |
0,023 |
0,021 |
0,030 |
0,028 |
0,026 |
0,024 |
0,023 |
0,021 |
0,027 |
0,026 |
0,024 |
0,023 |
0,021 |
0,020 |
|
90 |
0,038 |
0,034 |
0,031 |
0,028 |
0,026 |
0,023 |
0,034 |
0,032 |
0,030 |
0,028 |
0,025 |
0,023 |
0,033 |
0,031 |
0,029 |
0,027 |
0,025 |
0,023 |
0,030 |
0,029 |
0,027 |
0,025 |
0,023 |
0,021 |
|
70 |
0,050 |
0,045 |
0,040 |
0,036 |
0,031 |
0,028 |
0,045 |
0,042 |
0,038 |
0,035 |
0,030 |
0,027 |
0,043 |
0,040 |
0,036 |
0,033 |
0,030 |
0,027 |
0,038 |
0,036 |
0,033 |
0,031 |
0,027 |
0,025 |
|
50 |
0,072 |
0,064 |
0,054 |
0,048 |
0,040 |
0,034 |
0,066 |
0,059 |
0,052 |
0,045 |
0,038 |
0,032 |
0,060 |
0,054 |
0,049 |
0,047 |
0,036 |
0,032 |
0,055 |
0,050 |
0,044 |
0,039 |
0,034 |
0,030 |
|
30 |
0,120 |
0,100 |
0,082 |
0,070 |
0,055 |
0,050 |
0,110 |
0,094 |
0,077 |
0,060 |
0,050 |
0,042 |
0,100 |
0,085 |
0,070 |
0,058 |
0,045 |
0,042 |
0,090 |
0,076 |
0,064 |
0,052 |
0,046 |
0,038 |
|
10 |
0,310 |
0,210 |
0,140 |
0,100 |
0,0076 |
0,060 |
0,280 |
0,180 |
0,130 |
0,090 |
0,070 |
0,055 |
0,250 |
0,170 |
0,120 |
0,085 |
0,085 |
0,083 |
0,220 |
0,150 |
0,100 |
0,076 |
0,059 |
0,050 |
|
1 |
0,510 |
0,330 |
0,180 |
0,120 |
0,086 |
0,068 |
0,470 |
0,260 |
0,160 |
0,110 |
0,080 |
0,065 |
0,420 |
0,240 |
0,150 |
0,100 |
0,074 |
0,060 |
0,380 |
0,220 |
0,130 |
0,090 |
0,068 |
0,053 |
|
τ1 |
10 |
30 |
60 |
100 |
150 |
200 |
10 |
30 |
60 |
100 |
150 |
200 |
10 |
30 |
60 |
100 |
150 |
200 |
10 |
30 |
60 |
100 |
150 |
200 |
|
Районы по прил. (8) |
7, 8, 10, 29 |
5, 6, 14, 26, 33 ,58 |
3, 4, 9, 17, 27, 32 |
2, 12, 16, 24, 28 30 |
Приложение З
Районирование по типовым кривым редукции осадков
Приложение И
Максимальные допустимые скорости воды в каналах
(по Б.В. Бабикову)
Грунт |
Размер фракций, мм, или степень разложения торфа, % |
Скорость, м/с |
Песок: крупный средний мелкий |
1,0 - 2,5 (90 % от веса) 0,25 - 1,0 (80 % от веса) 0,05 - 0,25 (80% от веса) |
0,60 - 0,75 0,45 - 0,60 0,35 - 0,45 |
Супесь |
- |
0,60-0,70 |
Суглинок: тяжелый средний легкий |
0,01 (35 % от веса) 0,01 (22 % от веса) 0,01 (17 % от веса) |
0,70 - 1,30 0,60 - 1,00 0,50 - 0,70 |
Торф: сфагново-пушицевый сфагновый гипново-осоковый осоково-древесный хвощевой |
35 55 55 70 50 |
1,50 0,65 - 0,75 0,85 - 0,90 0,40 - 0,45 0,80 |
Приложение К
Технические характеристики основных
гидролесомелиоративных машин и механизмов
Типы машин и механизмов |
Область применения |
Основные технические данные |
Экскаватор ТЭ-3М на умеренно удлиненном гусеничном ходу |
Рытье каналов осушительной сети в грунтах I — II категории |
Удельное давление на грунт 18 кПа. Масса 19,8т. Вместимость ковша 0,6 м3.
|
Экскаватор Э-304В на умеренно удлиненном гусеничном ходу |
Рытье каналов осушительной сети преимущественно на заболоченных грунтах и минеральных землях |
Удельное давление на грунт 20кПа. Масса 11,6т. Вместимость ковша 0,4 м3. Производительность 65 м3/ч
|
Каналокопатель прицепной плужного типа ЛКА-2М |
Устройство каналов регулирующей осушительной сети глубиной до 0,4м, на землях с глубиной торфа преимущественно до 0,4 м. |
Агрегатируется с одним или двумя тракторами болотной модификации. Производительность до 2 - 3 км/ ч. |
Каналокопатели навесные плужного типа ЛКН-600, ПКЛН-500 |
Устройство каналов регулирующей осушительной сети на землях с глубиной торфа преимущественно до 1,0 - 1,2м. |
Агрегатируется с тракторами |
Кусторез КБ-4А |
Применяется на торфяно-болотных почвах. Срезает мелкие деревья диаметром до 16 см. |
Базовый трактор Т-100 МБГЕ (Т-130Б). Ширина захвата 3,9м. Производительность 0,72 га/ч
|
Корчеватель Д695А |
На торфяно-болотных почвах. Корчует пни диаметром до 40 см. |
Базовый трактор Т-100 МБТС. Производительность 59 пней в час, или 0,2-0,5 га/смену. |
Приложение Л
Динамика основных таксационных показателей при различной интенсивности осушения
Группа эффективности, тип условий местопроизрастания |
Существующее осушение |
Оптимальное осушение |
||||||
Класс бонитета |
Увеличение |
Класс бонитета |
Увеличение |
|||||
После осушения |
До осушения |
Кл. бонитета |
Текущего запаса, м3/га в год |
После осушения |
До осушения |
Кл. бонитета |
Текущего запаса, м3/га в год |
|
СОСНА |
|
|
|
|
|
|
|
|
I Приручейн., травяно-таволговый, хвощевой |
I,5 |
III,8 |
2,3 |
1,29 |
I |
III,8 |
3,8 |
2,65 |
II Осоково- и трост.-сфагн. |
II,4 |
IV,4 |
2,0 |
1,14 |
I,0 |
IV,4 |
3,4 |
2,22 |
III Пущицево- и кустарничково-сфагновый (глубина торфа менее 1 м) |
III,8 |
IV,8 |
1,0 |
0,48 |
I,8 |
IV,8 |
3,0 |
1,85 |
IV Минеральные гидроморфные почвы |
II,5 |
III,2 |
0,7 |
0,26 |
1,2 |
III,2 |
2,0 |
1,20 |
V Пущицево- и кустар.-сфагн. (глубина торфа >1 м) |
V,8 |
VA |
0,4 |
0,22 |
IV,5 |
VA |
1,5 |
0,67 |
ЕЛЬ |
|
|
|
|
|
|
|
|
I Прируч., травяно-таволговый, хвощевой |
I,3 |
III,3 |
2,0 |
1,06 |
IA |
III,3 |
3,3 |
2,38 |
II Осоково- и травяно-сфагн. |
II,5 |
IV,5 |
2,0 |
1,29 |
I,0 |
IV,5 |
3,5 |
2,32 |
III Пущицево-кустар., сфагн. (глубина торфа до 1 м) |
III,5 |
V,0 |
1,5 |
0,84 |
II,0 |
V,0 |
3,0 |
2,00 |
IV Минеральные гидроморфные почвы |
II,6 |
III,4 |
0,8 |
0,39 |
I,3 |
III,4 |
2,1 |
1,20 |
БЕРЕЗА |
|
|
|
|
|
|
|
|
I Прируч., травяно-таволговый, хвощевой |
I,7 |
III,3 |
1,6 |
1,16 |
I,0 |
III,3 |
2,3 |
1,79 |
II Осоково- и травяно-сфагн. |
II,5 |
IV,2 |
1,7 |
1,21 |
I,2 |
IV,2 |
3,0 |
2,10 |
III Минеральные гидроморфные почвы |
II,6 |
III,1 |
0,5 |
0,35 |
I,5 |
III,1 |
1,6 |
1,15 |
Примечание. Оптимальное осушение принимается при получении максимальной продуктивности мелиорации (зеленая зона и т.п.)
Приложение М
Распределение коэффициентов относительной продуктивности лесов на ЕТС
Приложение Н
Пример оформления титульного листа на курсовой проект
Брянская государственная инженерно-технологическая
академия
Кафедра лесных культур и почвоведения
