Выбор марки провода и способ прокладки.

Марка и сечение провода выбирается исходя из способа прокладки провода и допустимого тока нагрева. Ток нагрева определяется по свойствам проводника. Свойство проводника давно уже измерена, и у каждого проводника он свой.

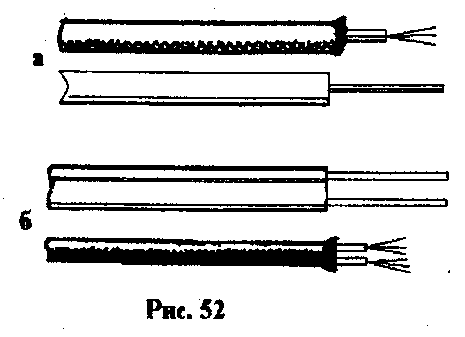

П оскольку квартира запитывается только одной фазой, выбирается, как правило, марка провода с двумя жилами. Провод монтажный состоит из медной или алюминиевой токопроводящей жилы. Для монтажа применяются провода в изоляционной оболочке.

Выбор сечения провода осуществляется по длительно допустимому току нагрева и токовой нагрузки. (Таблица 4)

Таблица 4.

Сечение провода, мм2	Токовая нагрузка, А
	Медный провод	Алюминиевый провод
0,5	11	6
0,75	15	10
1	17	12
1,5	23	18
2	26	21
2,5	30	23
3	33	27
4	40	32
6	51	40
10	80	56

Электрическая схема электропроводки дома

Рассмотрим схему электрической проводки частного дома. Электроэнергия от трансформаторной подстанции по кабелю попадает на вводно-распределительное устройство. С вводно-распределительного устройства по кабелям и проводам электроэнергия распределяется по каждому дому, в которых установлены счетчики расхода электроэнергии.

Напряжение с пакетного выключателя поступает на электросчетчик, предназначенный для учета расхода электроэнергии.

После счетчика, как правило, устанавливаются два автоматических выключателя в сети освещения и в сети розеток. Автоматические выключатели служит для защиты электрических цепей от перегрузок и коротких замыканий. Поэтому закон следующий – ток автомата должен быть меньше или равен и тока провода, и тока розетка. Только в этом случае работает защита автомата. Например, на 16А автомат вы включите электрочайник (8А) и СВЧ (8А). Автомат выключаться не будет. Но, если вы добавите еще чего-нибудь на 8А (итого будет 24А), то, автомат сработает и защитит цепь. Провода и розетки не защищают от перегрузки. Они только служат как соединители, и только автоматический выключатель защищает их. Если в цепи происходит короткое замыкание или перегрузка, автомат разрывает электрическую цепь. Пример: 10А розетка + 10А провод + 10А автомат = отлично; 16А розетка + 16А провод + 10А автомат = хорошо; 16А розетка + 10А провод + 16А автомат = плохо (перегорит провод); 10А розетка + 25А провод + 16А автомат = плохо (сгорит розетка).

Далее электроэнергия от автоматов по проводам поступает в каждую комнату, зал, коридоры, кухню и дворовые постройки.

В комнатах и коридорах используются в основном маломощные потребители. В пределе - это обогреватель и утюг. Поэтому для одной комнаты или коридора с большим запасом хватает мощности одной 10 или 16А группы.

Кухня, без учета мощных приборов. Это место сосредоточение средних по мощности приборов. Электрочайник, СВЧ, посудомоечная машина, иногда стиральная машина, холодильник. Причем многие приборы могут быть включены одновременно. Многие приборы стационарны и вы уже на плане написали место подключения прибора. Посчитайте суммарную мощность по розеткам в одном месте. Далее группируйте места розетки в группы, так чтобы сумма токов в группе при вариантах одновременного включения не превышала 16А. (Таблица 3). Исходя из этого, получите количество групп нужных для группы.

Мощные приборы. Это электроплита, проточный нагреватель, т.е. приборы потребляющие более 16А (Таблица 3). Рекомендую для каждого такого прибора использовать отдельный автомат, отдельный кабель и специальная розетка. [8]
