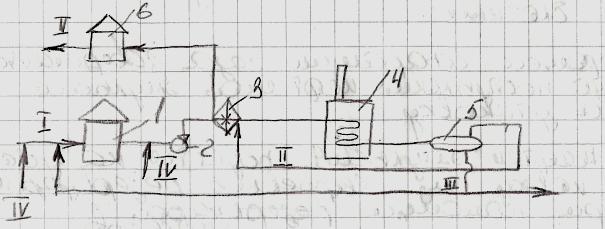

2)Установка термической подготовки нефти.

1-сырьевой резервуар 2-насос 3-теплообменник 4-печь 5-отстойник 6-резервуар для товарной нефти

1-сырая нефть;11-товарная нефть;111-дренажная вода; lV-деэмульгатор

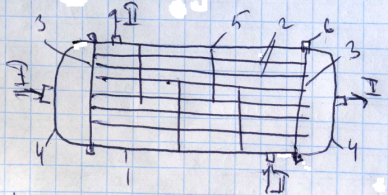

I – теплоноситель, подаваемый в трубное пространство. II – теплоноситель, подаваемый в межтрубное пространство.

1 – корпус; 2- трубки (Dвнеш = 25); 3- трубная решетка; 4- эллиптические крышки; 5- сегментная перегородка; 6- шпильковое соединение.

Печь ПТБ-10

I - нефтяная эмульсия; II – газ для горелок

1 – корпус; 2 – змеевик; 3 - горелки

3)Особенности разработки месторождений высоковязких нефтей.

Мировой опыт разработки месторождений вязкой нефти показывает, что рентабельная разработка большинства из них ограничена в силу малодебитности нефтяных скважин и низкой нефтеотдачи достигаемой при эксплуатации залежи на естественном режиме или заводнении. Если первая из этих проблем достаточно удачно решается в последнее время путем бурения горизонтальных и многозабойных скважин, то для решения второй необходимо внедрение различных технологий воздействия на пласт. Основная проблема разработки месторождений тяжелой нефти заключается в её вязкости, а именно в неблагоприятном соотношении подвижности вытесняемого (нефти) и вытесняющего агента (например, вода). Изменить данную диспропорцию можно путем уменьшения вязкости самой нефти, либо путем увеличения вязкости вытесняющего агента, либо изменяя эти величины одновременно.

Методы воздействия на пласт:

1. Тепловое воздействие (закачка теплоносителей и внутрипластовое горение) и реализация смешивающегося и частично смешивающегося вытеснения (использование чередующихся закачек газов, углеводородных растворителей и воды). В качестве теплоносителей для нагнетания в пласт, с целью повышения нефтеотдачи в настоящее время применяются вода и насыщенный водяной пар. Применение в качестве теплоносителя пара может обеспечить воздействие на пласт более высокой температурой, чем в случае закачки в пласт горячей воды при тех же условиях. Среди термических методов, в которых тепловая энергия воспроизводится непосредственно в пласте, можно выделить сухое, влажное и сверхвлажное внутрипластовое горение, основанное на инициализации в пласте очага экзотермической окислительно-востановительной реакции и продвижении его по пласту. Несомненным преимуществом данного метода является возможность использования его в широком диапазоне глубин залегания продуктивных пластов. При этом методу характерны и существенные недостатки, среди которых можно выделить сложность контроля процесса горения и как следствие низкий охват пласта воздействием, технологические проблемы, связанные с повышенными температурами и опасностью образования взрывоопасной смеси в добывающих скважинах и т.д.

2. Полимерное, эмульсионное, щелочное заводнение. Эмульсионное заводнение: при этом эмульсия может быть получена как в пластовых условиях, так и подаваться с поверхности. К первому виду технологий можно отнести щелочное заводнение. Помимо формирования эмульсий в пласте щелочь также оказывает влияние на отмывающую способность закачиваемого агента путем изменения поверхностного натяжения на границе нефть-вода. Недостатком щелочного воздействия является опасность значительных потерь реагента в результате воздействия с минералами породы-коллектора и минерализованными пластовыми водами.

3. Термощелочное, термополимерное, конденсатополимерное воздействие. Технология термощелочного заводнения сочетает в себе положительные стороны, термального заводнения и воздействия холодной щелочью, и предусматривает предварительный прогрев пласта горячей водой с последующим нагнетанием в пласт горячего раствора щелочи. При этом достигается: выравнивание фронта вытеснения при эмульгировании остаточной нефти в предварительно промытых зонах, а также уменьшение расхода реагента (щелочи) на осуществление процесса.
