2.5 Розробка моделі підсистеми «Розробка програми-помічника для працівників салонів перукарських послуг»
База даних автоматизованої системи роботи програми-помічника для працівників салонів перукарських послуг доцільно представити реляційною моделлю даних. Це порозумівається простотою і надійністю представлення даних, а також наявністю значного числа СКБД, що підтримують роботу з реляційною формою представлення інформації.
У процесі розробки реляційної моделі даних програми-помічника для працівників салонів перукарських послуг був проведений аналіз предметної області, результатом якого став перелік її сутностей і зв'язків. До них відносяться:
Тип зовнішності. Сутність тип зовнішності характеризує сукупність індивідуальних даних зовнішності певної людини . Ця сутність має наступні атрибути: назва типу (descr).
Колір шкіри. Сутність колір шкіри характеризує фізичні показники зовнішності людини. Ця сутність має наступні атрибути: назва (descr), ідентифікатор типу зовнішності (appearance_id).
Очі. Сутність очі містить відомості про індивідуальне забарвлення райдужки. Ця сутність має наступні атрибути: назва (descr).
Волосся. Сутність волосся містить відомості про можливі забарвлення майбутніх зачісок користувачів. Ця сутність має наступні реквізити: назва (descr), колір шкіри (skin_id), колір очей (eye_id).
Таблиця зв’язку. Сутність таблиця зв’язку призначена для визначення набору кольору очей для певного типу зовнішності.
У результаті логічного проектування бази даних, були отримані наступні відносини:
APPEARANCE (ID, DESCR),
де ID – код типу зовнішності, DESCR – опис типу зовнішності.
SKIN (ID, APPEARANCE_ID, DESCR),
де ID – код кольору шкіри, APPEARANCE_ID - зв’язкок між кольором шкіри та певним типом зовнішності, DESCR – опис кольору шкіри.
EYE (ID, DESCR),
де ID – код кольору очей, DESCR – опис кольору шкіри.
EYE_LIST (ID, APPEARANCE_ID, EYE_ID),
де ID – код відповідності певного типу зовнішності та кольору очей, APPEARANCE_ID – зв’язкок з типом зовнішності, EYE_ID - зв’язкок з кольором очей.
HAIR (ID, EYE_ID, SKIN_ID),
де ID – ідентифікатор відповідності кольору очей та кольору шкіри, EYE_ID – код кольору очей, SKIN_ID – код кольору шкіри.
2.6 Фізична схема бази даних у виді sql-скрипта.
CREATE TABLE hair
(
id INT NOT NULL AUTO_INCREMENT,
skin_id INT,
eye_id INT,
descr BLOB,
PRIMARY KEY (id)
);
В результаті отримаємо таблицю HAIR (Рисунок)
Рисунок– Таблиця HAIR
CREATE TABLE eye_list
(
id INT NOT NULL AUTO_INCREMENT,
appearance_id INT,
eye_id INT,
PRIMARY KEY (id)
);

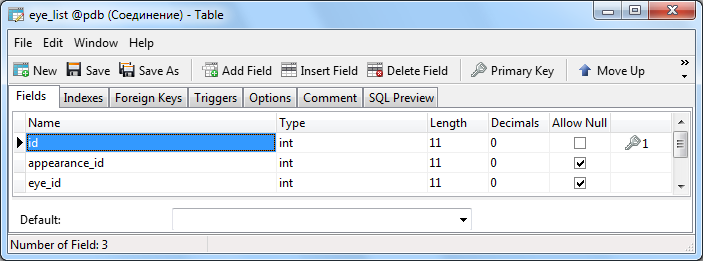

В результаті отримаємо таблицю EYE_LIST (Рисунок)
Рисунок– Таблиця EYE_LIST
CREATE TABLE eye
(
id INT NOT NULL AUTO_INCREMENT,
descr BLOB,
PRIMARY KEY (id)
);

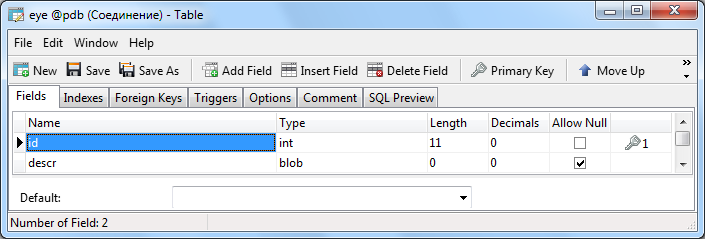

В результаті отримаємо таблицю EYE (Рисунок)
Рисунок– Таблиця EYE
CREATE TABLE skin
(
id INT NOT NULL AUTO_INCREMENT,
appearance_id INT,
descr BLOB,
PRIMARY KEY (id)
);

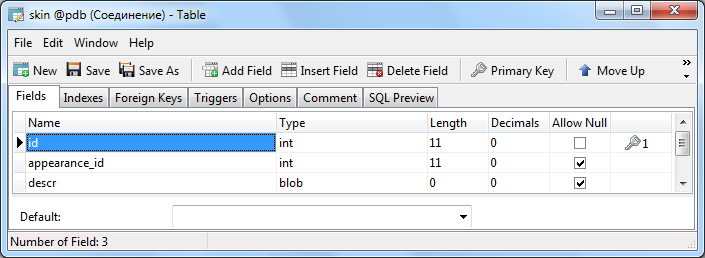

В результаті отримаємо таблицю SKIN (Рисунок)
Рисунок– Таблиця SKIN
CREATE TABLE appearance
(
id INT NOT NULL AUTO_INCREMENT,
descr BLOB,
PRIMARY KEY (id)
);

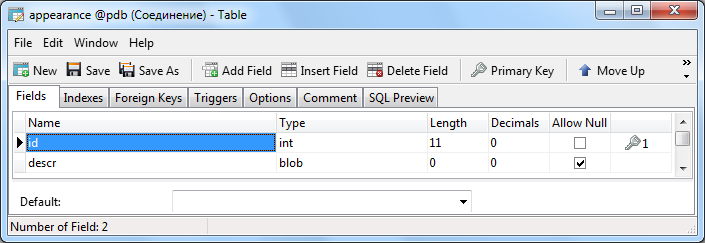

В результаті отримаємо таблицю APPEARANCE (Рисунок)
Рисунок– Таблиця APPEARANCE
