2.5 Выбор кабельной системы
Структурированная кабельная система (СКС) - это кабельная система здания или группы зданий с кабелями, розетками, распределителями этажей, зданий и групп зданий. Задача структурированной кабельной системы - удовлетворение потребностей всех потенциальных пользователей системы.
Монтаж СКС включает в себя следующие виды работ:
-прокладка кабеля
-прокладка кабеля сетевого
-прокладка кабеля телефонного
-прокладка сети
-установка розетки RJ-45
-монтаж сетевого оборудования
-монтаж 19 дюймового шкафа
-установка кабель-канала
-сварка оптоволоконного кабеля
Монтаж сетей СКС -структурированной кабельной системы осуществляется сертифицированными специалистами на высоком уровне.

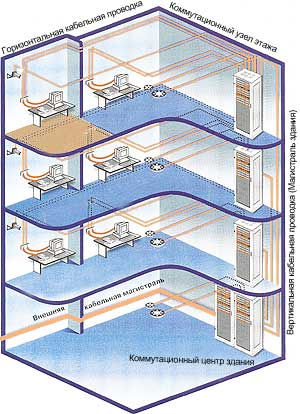

Монтаж Локальной сети Рис 7.
Витая пара - это вид кабеля связи. Витая пара представляет из себя одну и более пар изолированных проводов, свитых между собой с определённым количеством витков на единицу длины и покрытых сверху пластиковой оболочкой. Свивание проводов производится для повышения взаимной связи проводов одной пары (при этом электромагнитная помеха влияет одинаково на оба проводника пары) и снижения электромагнитных помех от посторонних внешних источников, а так же снижения взаимных наводок между парами при передаче дифференциальных сигналов. Витая пара -один из основных компонентов современных структурированных кабельных систем. На сегодняшний день наиболее распространенной является кабель витая пара UTP Cat 5e. Витая пара - это вид кабеля связи.
Витая пара представляет из себя одну и более пар изолированных проводов, свитых между собой с определённым количеством витков на единицу длины и покрытых сверху пластиковой оболочкой. Свивание проводов производится для повышения взаимной связи проводов.
Сетевые устройства устанавливаются с помощью разъема RJ45.
Разъём RJ-45. Рис 8
3 Расширение сети
В этом разделе рассматривается условия, и способ подключения организации к сети ИНТЕРНЕТ, а также приводится схема сети.
3.1 Определение объема и типа трафика, передаваемого по внешним каналам
Для связи с головной организацией необходим выход из локальной
сети в глобальную (Internet). Связь с глобальной сетью осуществляется
кратковременными сеансами, в связи с чем планируемый трафик не напряженный.
Тип трафика - электронная почта, передача и прием небольших файлов.
3.2 Выбор типа канала связи
Для организации модемной связи и доступа в Internet выбираем обычную коммутируемую телефонную линию.
3.3 Определение необходимости модема и выбор модема
Модем подсоединятся к серверу ЛВС.
3.4 Определение необходимости и выбор дополнительных коммуникационных устройств, необходимых для выхода в глобальные сети.
Необходимость в устройствах отсутствует. Интернет подключен на прямую.
3 .5 Построение схемы локальной сети.

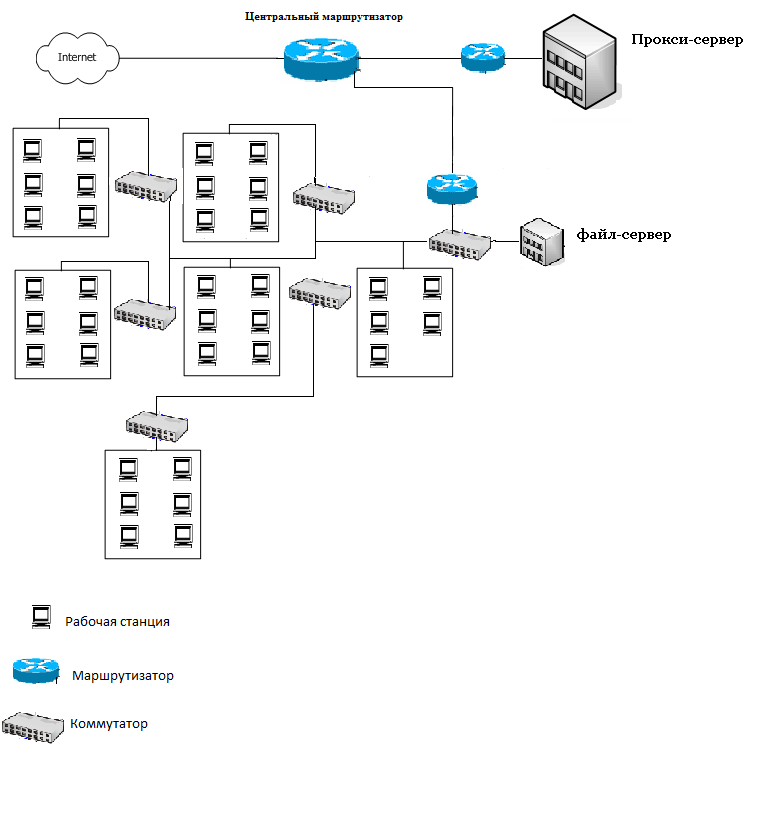

Схема сети Рис 9
