Разработка грунта многоковшовым экскаватором
Отрывают траншеи любой протяженности в полевых условиях (в виду их большой производительности) в легких грунтах, как правило, с вертикальными стенками. Если экскаватор оборудован откосообразователями, то с крупными откосами или ступенчатого сечения.
Цепные экскаваторы используют для отрывки траншей глубиной до 3,5м и шириной понизу 0,6-1м.
Роторные – глубиной до 2,5м, шириной понизу 0,85-1,2м.
Закрытые способы разработки грунта
Подземная прокладка (бестраншейная) труб или прокладка труб без вскрытия грунта осуществляется способами: прокола, продавливания, горизонтального бурения, щитовой проходки.
Способ прокола
Прокладывают только стальные не изолированные трубы диаметром 100-500мм на глубину до 3м преимущественно в глинистых грунтах. Осуществляется в результате уплотнения грунта. На трубу приваривают конический наконечник с опорным основанием на 20-25мм больше наружного диаметра трубы, что уменьшает ее силу трения о грунт.
1,2 – рабочий и приемный котлованы соответственно;
3 – насосная установка высокого давления;
4 – прокалываемая труба;
5 – направляющая рама;
6 – гидродомкрат с ходом штока 1-1,15м;
7 – удлинительные патрубки L=1, 2, 3, 4 м;
8 – наконечник;
9 – приямок для соединения труб или сбора пульпы при гидропроколе;
10 – упоры плитные;
11 – упоры свайные;
Трубы вдавливают в городских условиях гидравлическими домкратами, а в полевых условиях чаще тракторами с полиспастами. Применяют винтовые ручные, механические и пневматические прокалыватели. Максимальная длина прокола ручными прокалывателями - до 15м, при механизированном выполнении работ – до 50м. Разновидностями прокола являются гидро- и вибропроколы.
При гидропроколе применяют конические наконечники с отверстием 2-5мм, через которое подают воду в грунт под давлением 1-2 атм., вода размывает и смачивает грунт снижая усилия вдавливания.
При вибропроколе трубу устанавливают в наголовнике ударной приставке вибромолота.
Пневматическую пробивку скважин ведут с помощью специального проходчастого снаряда виброударного действия – пневмопробойника типа «Крот». Устраивают скважины с уплотненными стенками диаметром до 400мм и длиной до 50м. Ударник размещается в корпусе длиной примерно 1,5м и под действием сжатого воздуха совершает возвратно-поступательные движения, забивая корпус в грунт.
Способ продавливания
Вдавливают открытым концом стальные трубы диаметром 500-1600мм в грунты 1-3 группы по трудности разработки. Грунт, заполняющий при этом трубу, периодически или непрерывно удаляют, используя механизированный, гидромеханизированный способ или вручную. Для продавливания железобетонных труб в лобовой части устанавливают стальную наживную секцию, продавливают 2, 4, 6 домкратами. Прокладывают рабочие трубы, а так же защитные футляры для кабелей и труб. См. рис. «прокол» (только труба без наконечника).
Способ горизонтального бурения
Способ состоит в одновременном бурении горизонтальной скважины установками горизонтального бурения различных типов и прокладки в ней труб. Скважину создает буровая коронка насаженная на вал шнекового конвейера, который предназначен для удаления грунта из трубы. Труба подается в скважину полиспастами и лебедкой, все узлы такой установки смонтированы на общей стальной раме. Прокладывают трубы диаметром 100-1000мм на длину 25-45м в песчаных грунтах и до 100м – в глинистых. Грунт разрабатывают резаньем или резаньем с одновременным размывом водой под давлением.

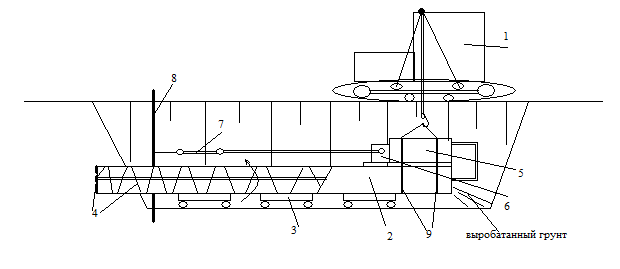

1 – трубоукладчик;
2 – прокладываемая труба;
3 – катки;
4 – буровая коронка, насаженная на вал шнекового конвейера;
5 – буровая машина или двигатель внутреннего сгорания ;
6 – тяговая лебедка;
7 – полиспаст;
8 – якорь;
9 – стальные хомуты для крепления рамы с 5 и 6 к трубе.
Есть установки горизонтального бурения позволяющее укладывать трубы под любым углом.
