4. Расчёт сопротивления теплопередачи многослойного ограждения

Рассмотрим многослойную стенку, слои которой плотно прилегают друг к другу и имеют свой коэффициент теплопроводности.

(1), -коэффициент тепловосприятия, (л) - коэффициент теплопроводности, -толщина стенки, Rо- сопротивление теплопередачи. Тепловой поток, проходящий через стену, не меняет своей величины, поэтому записывается для каждой свой тепловой поток. , (2), «-» показывает, что направление теплового потока происходит в зону с меньшей температурой, в дальнейшем «-» пренебрегаем , , (3), (4), , , сложим правую и левую часть комплекса уравнений 3 , . В расчётах обычно используют сопротивление теплопередачи включающее себя 2 дополнительных слагаемых, которые характеризуют теплообмен на внешней и внутренней стороне , , , -коэффициент тепловосприятия

5. Тепловая инерция ограждения. Тепловая инерция ограждения – это свойство ограждения сопротивляться изменениям температурного слоя при колебаниях внешних факторов. Величина коэффициента указывает какое количество температурных волн способна поглотить конструкция D=R*S, Где R-термическое сопротивление слоя, S-величина теплоусвоения слоя , . Для многослойного ограждения . В зависимости от мосивности ограждения бывают следующих типов: -Массивные , -Средней массивности, -Малой массивности, -Лёгкие . При расчётах минимальные сопротивления в расчётную земниюю температуру принимают в зависимости от массивности . Если D > 7, то t₅ (температура пятидневки, с коэффициентом обеспеченности 0,92). Если 4 < D < 7, то tз (температура трёх холодных дней), tз = (t5 + t1) / 2. Если 1,5 < D < 4 , то t1 (температура наиболее холодных суток). Если D < 1,5 то t min (абсолютно минимальная температура)

6. Воздухопроницаемость материалов Воздуха проницаемость – это свойство материала или конструкции проводить воздух через свой массив

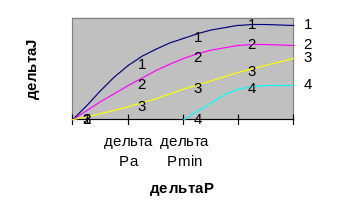

Величина проницаемости определяется перепадом давлении и типом пористости материалов. Единой зависимости между перепадом давлении и величиной массового потока воздуха не существует. График зависимости величины воздушного потока от перепада давления.

В еличина проницаемости определяется перепадом давления и типом пористости материала. Первая кривая 1 – для материалов с равномерно распределённой пористостью, например бетон, до некоторого давления воздух через материал движется в ламинарном движении, при увеличения перепада режим турбулентный. Вторая кривая 2 - для материалов с неравномерной пористостью, расположенных неравномерно – засыпные (гравий керамзитовый), режим движения всегда турбулентный. Третья крива 3 – для материалов с очень низкой пористостью (дерево), режим движения всегда ламинарный. Четвёртая кривая 4 –для влажных материалов. Движение начинается, когда приложены силы для преодоления поверхностного натяжения, чем более влажный материал, тем выше . Режим движения всегда турбулентный.
