Температура воздуха наиболее холодных суток и наиболее холодной пятидневки различной обеспеченности
2.9. Из опорных метеорологических таблиц и метеорологических ежемесячников производят выборку температуры воздуха наиболее холодных суток и наиболее холодной пятидневки за 30 — 50 лет.
Эти данные располагаются в убывающем порядке (по абсолютной величине) с присвоением каждой величине порядкового номера (табл. 2). Температура воздуха наиболее холодных суток и наиболее холодной пятидневки округляется до 0,5С, для каждого значения определяется средний порядковый номер (табл. 3).
Таблица 2
Температура воздуха наиболее холодных суток |
Температура воздуха наиболее холодной пятидневки |
||||||
Температура, С |
Порядковый номер |
Температура, С |
Порядковый номер |
Температура, С |
Порядковый номер |
Температура, С |
Порядковый номер |
—48,5 |
1 |
—45,4 |
11 |
—45,3 |
1 |
—40,4 |
11 |
—48,2 |
2 |
. . . |
. . . |
—43,6 |
2 |
. . . |
. . . |
—47,8 |
3 |
—38,7 |
43 |
—43,5 |
3 |
—31,6 |
43 |
—47,3 |
4 |
—38,6 |
44 |
—43,4 |
4 |
—31,6 |
44 |
—47 |
5 |
—37,6 |
45 |
—43,2 |
5 |
—31,3 |
45 |
—47 |
6 |
—36,1 |
46 |
—42,5 |
6 |
—30,4 |
46 |
—46,5 |
7 |
—35,8 |
47 |
—42,3 |
7 |
—30 |
47 |
—46,4 |
8 |
—35,2 |
48 |
—41,6 |
8 |
—29,4 |
48 |
46,2 |
9 |
—34,4 |
49 |
—41,6 |
9 |
—26,6 |
49 |
—45,7 |
10 |
—33,6 |
50 |
—40,6 |
10 |
—26 |
50 |
Таблица 3
Температура воздуха наиболее холодных суток, С |
Порядковый номер члена в ряду т |
Средний порядковый номер тср |
Обеспеченность в долях единицы Р |
Температура воздуха наиболее холодной пятидневки, С |
Порядковый номер члена в ряду т |
Средний порядковый номер тср |
Обеспеченность в долях единицы Р |
—48,5 |
1 |
1 |
0,99 |
—45,5 |
1 |
1 |
0,99 |
—48 |
2 3 |
2,5 |
0,96 |
—43,5 |
2 — 4 |
3 |
0,95 |
—47,5 |
4 |
4 |
0,93 |
—43 |
5 |
5 |
0,91 |
—47 |
5 6 |
5,5 |
0,9 |
—42,5 |
6 — 7 |
6,5 |
0,88 |
46,5 |
7 — 8 |
7,5 |
0,86 |
—41,5 |
8 — 9 |
8,5 |
0,84 |
—46 |
9 |
9 |
0,83 |
—40,5 |
10 — 11 |
10,5 |
0,8 |
—45,5 |
10 12 |
11 |
0,79 |
—40 |
12 |
12 |
0,77 |
. . . |
. . . |
. . . |
. . . |
. . . |
. . . |
. . . |
. . . |
—38,5 |
43 — 44 |
43,5 |
0,14 |
—32 |
41 |
41 |
0,19 |
—37,5 |
45 |
45 |
0,11 |
—31,5 |
42 — 45 |
43,5 |
0,14 |
—36 |
46 — 47 |
46,5 |
0,08 |
—30,5 |
46 |
46 |
0,09 |
—35 |
48 |
48 |
0,05 |
—30 |
47 |
47 |
0,07 |
—34,5 |
49 |
49 |
0,03 |
—29,5 |
48 |
48 |
0,05 |
—33,5 |
50 |
50 |
0,01 |
—26,5 |
49 |
49 |
0,03 |
|
|
|
|
—26 |
50 |
50 |
0,01 |
2.10. Интегральную вероятность (обеспеченность) Р рассчитывают по формуле
P = [ l ‑ (тcp ‑ 0,3)] / (n + 0,4), (5)
где тср — средний порядковый номер; п — число членов ряда, равное числу принятых к обработке лет наблюдений.
2.11. На этой основе строятся интегральные кривые распределения температуры воздуха наиболее холодных суток и наиболее холодной пятидневки на сетчатке асимметричной частоты: по оси ординат — логарифмическая шкала температуры воздуха, по оси абсцисс — двойная логарифмическая шкала обеспеченности. Кривые строят до обеспеченности 0,25 (рис. 2). С кривых снимается температура воздуха наиболее холодных суток и наиболее холодной пятидневки заданной обеспеченности.

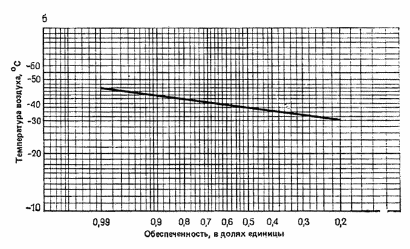

Рис. 2. Интегральные кривые температуры воздуха
а — наиболее холодных суток; б — наиболее холодной пятидневки
