Министерство образование и науки, молодежи и спорта Украины

Донбасский государственный технический университет

Кафедра «Электрические машины и аппараты»

Домашнее задание №1

по дисциплине: «Надежность и диагностика электрооборудования»

(для студентов направления подготовки 6.050702 – «Электромеханика»)

Алчевск, 2012

Содержание

1 Методические указания к домашнему заданию № 1 3

2 Задачи к домашнему заданию №1 4

3 Список литературы 8

Приложения

Приложение А. Методические указания к решению задачи № 1 9

Приложение Б. Методические указания к решению задачи № 2 11

Приложение В. Образец титульного листа 15

1 Методические указания к домашнему заданию № 1

Надежность является одним из важнейших показателей качества электрических машин и аппаратов (ЭМ и А), характеризующих их с технико-экономической точки зрения.

Обеспечению надежности ЭМ и А предшествует обычно разработка методов и средств определения их надежности, включая выбор математического аппарата теории надежности, разработка методов и средств испытаний и расчетов надежности, создание соответствующей аппаратуры, испытательных камер, стендов и т.д.

Задачей студентов является разобраться с программными вопросами с использованием рекомендованной литературы и получить навыки практических расчетов ЭМ и А и их узлов на надежность.

Домашнее задание должно выполняться на листах формата А4 с соблюдением требований ДСТУ 3008-95. Решение задач необходимо сопровождать краткими, но исчерпывающими пояснениями. Графические пояснения, показывающие количественные изменения какого-либо параметра, выполнять по правилам построения диаграмм с соблюдением масштабов.

Номер варианта домашнего задания назначается преподавателем. Варианты домашнего задания приведены в табл. 1

Таблица 1 – Варианты домашнего задания № 1

Вариант	Задание	Вариант	Задание	Вариант	Задание
1	№1 В5	9	№1 В3	17	№1 В6
2	№2 В3	10	№2 В9	18	№2 В8
3	№1 В2	11	№1 В9	19	№1 В11
4	№2 В1	12	№2 В11	20	№2 В6
5	№1 В1	13	№1 В7	21	№1 В8
Продолжение таблицы № 1
6	№2 В5	14	№2 В2	22	№2 В10
7	№1 В4	15	№1 В10	23	№1 В12
8	№2 В7	16	№2 В4	24	№1 В13

2 Задачи к домашнему заданию № 1

Задача №1. На испытании находилось N₀ образцов неремонтируемых электрических аппаратов. Число отказов n (∆t_i) фиксировалось через каждые 100 час. (∆t_i=100 час.). Данные о количестве образцов и об отказах приведены в таблице 2 и таблице 3 соответственно. Необходимо определить количественные характеристики надежности аппаратов Р(t), а(t), λ(t), T_ср и построить зависимость характеристик от времени. Испытания проводились в течение 3000 часов (t=3000 час.). По расчетным данным установить время нормальной эксплуатации аппаратов.

Таблица 2 – Данные о количестве образцов

Вариант	1	2	3	4	5	6	7	8	9	10	11	12	13
N0, шт.	1400	1300	1200	1100	1000	900	800	700	600	500	450	1500	1600

Таблица 3 – Данные об отказах - n (∆t_i)

Интервал времени, (Δtі), часы	Вариант
	1	2	3	4	5	6	7	8	9	10	11	12	13
0-100	75	71	65	58	51	47	42	37	32	26	24	90	105
100-200	60	56	51	46	39	35	32	28	24	21	19	75	90
200-300	47	43	40	36	31	27	24	21	18	16	14	62	77
300-400	38	36	34	31	26	22	19	17	15	13	12	53	69
400-500	31	29	27	25	19	17	16	14	13	11	10	46	62
500-600	26	24	22	20	16	15	13	12	11	9	8	41	55
600-700	24	22	20	18	16	14	12	11	9	8	7	36	49
700-800	24	22	20	18	16	14	12	11	9	8	7	31	43
800-900	23	21	19	17	15	13	12	11	9	8	7	32	42
900-1000	23	21	19	17	14	12	11	9	8	7	6	31	42
1000-1100	24	22	20	18	16	14	12	11	9	8	7	32	43
1100-1200	23	21	19	17	15	13	12	11	8	7	6	31	41

Продолжение таблицы 3

1200-1300	22	20	18	16	14	12	11	10	8	7	6	31	42
1300-1400	22	20	18	16	13	11	10	8	7	6	5	32	42
1400-1500	23	21	19	17	14	12	11	10	8	7	6	32	43
1500-1600	22	20	18	16	13	11	10	8	7	6	5	31	42
1600-1700	22	20	18	16	13	11	10	8	7	6	5	30	41
1700-1800	23	21	19	17	13	11	10	8	7	6	5	30	42
1800-1900	23	21	19	17	14	12	11	10	8	7	6	31	41
1900-2000	21	19	17	15	12	11	10	9	7	6	5	30	41
2000-2100	21	19	17	15	12	11	10	9	7	6	5	31	42
2100-2200	22	20	18	16	13	11	10	9	8	7	6	31	41
2200-2300	22	20	18	16	13	11	10	9	8	6	5	32	42
2300-2400	23	21	19	17	14	12	11	10	8	7	6	33	43
2400-2500	23	21	19	17	14	12	11	10	8	7	6	33	44
2500-2600	25	23	21	19	16	14	12	11	9	8	7	34	45
2600-2700	31	29	26	23	21	19	17	15	13	11	10	37	46
2700-2800	36	34	31	29	26	24	21	18	16	14	12	42	52
2800-2900	42	40	38	35	30	28	26	22	19	17	15	48	59
2900-3000	51	49	47	44	41	39	37	35	27	23	20	59	71

*) При решении задачи №1 можно воспользоваться рекомендациями [2] и приложения А.

Задача №2. Дана с точки зрения надежности структурная схема электроустановки, содержащая в виде блоков электродвигатели, трансформаторы, пускорегулирующую аппаратуру и др. Известны вероятности безотказной работы входящих в нее элементов (указаны на схеме). Требуется найти вероятность безотказной работы всей электроустановки в целом. Варианты структурных схем приведены в табл.4. В случае неудовлетворительной (низкой) результирующей вероятности безотказной работы требуется внести дополнения (изменения) в структурную схему электроустановки и расчеты повторить, сохранив предшествующий результат. Принимаемое решение следует обосновать. По полученным результатам сделать выводы.

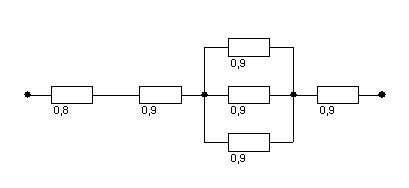

Таблица 4 – Структурные схемы электроустановок

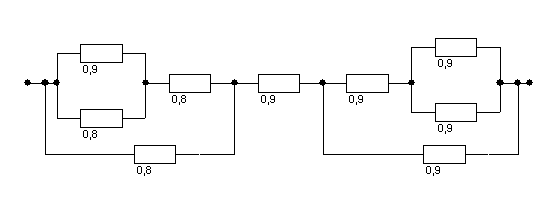

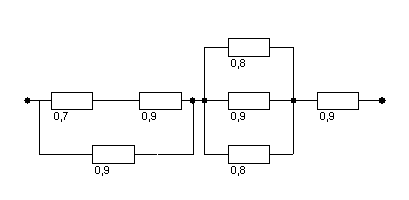

Вариант № 1	Вариант № 6

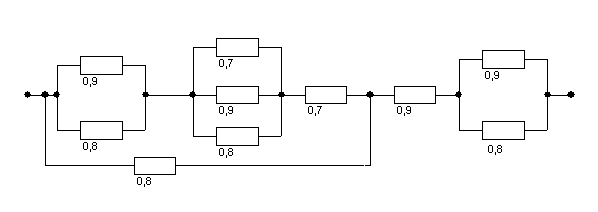

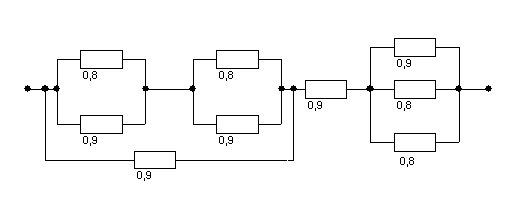

Вариант № 2	Вариант № 7

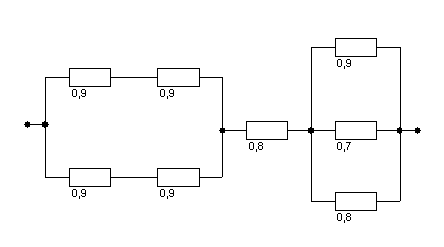

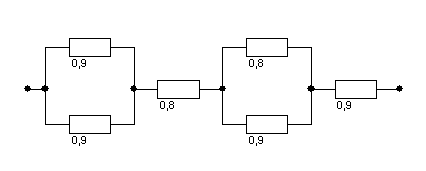

Вариант № 3	Вариант № 8

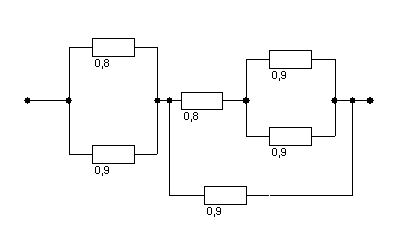

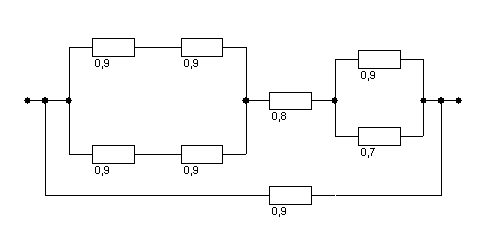

Вариант № 4	Вариант № 9
Вариант № 5	Вариант № 10
Вариант № 11

*) При решении задачи №4 можно воспользоваться рекомендациями [ 1, 3]

и приложения Б.
