Компресора
1 Процес всмоктування (4'–1).
З точки 4 до точки 4' відбувається падіння тиску до моменту відкриття вхідного клапана. Якщо клапани повністю відкриті, то втрати тиску в клапані змінні тому, що швидкість газу в ньому змінюється (із-за змінної швидкості поршня). В точці 1 закривається вхідний клапан).
2 Процес стиснення (1–2).
Тиск в кінці процесу стиснення (т.2) повинен бути більшим за тиск в трубопроводі на величину, яка забезпечує відкриття вихідного клапана в т. 2'.
3 Процес виштовхування (2'–3).
В точці 2' відкривається вихідний клапан і починається процес нагнітання. В точці 3 закінчується процес нагнітання і закривається вихідний клапан.
4 Процес розширення (3–4).
В
точці 3 закривається вихідний клапан і
в циліндрі компресора залишається
кількість газу, об’єм якого рівний
.
Розширення газу, що знаходиться в
шкідливому просторі (до точки 4) в
загальному випадку відбувається за
законом політропи. Показник політропи
стиснення і розширення однаковий.
5 Багатоступеневе стиснення газу.
Після кожної ступені стиснення газ охолоджується в холодильнику. Охолодження називається повним, якщо температура газу на вході всіх ступеней така ж як і температура всмоктування в першу ступінь. При неповному охолодженні фактична різниця температур складає 5 … 15оС (порівняно з температурою всмоктування в першу ступінь).
Причини переходу на багатоступеневе стиснення:
1. Зменшується коефіцієнт подачі внаслідок збільшення відношення тисків .
2.
Із збільшенням
збільшується температура в кінці
стиснення газу.
3. Падає величина ККД поршневого компресора.
4. Зростають зусилля, що діють на поршень і інші елементи компресора.

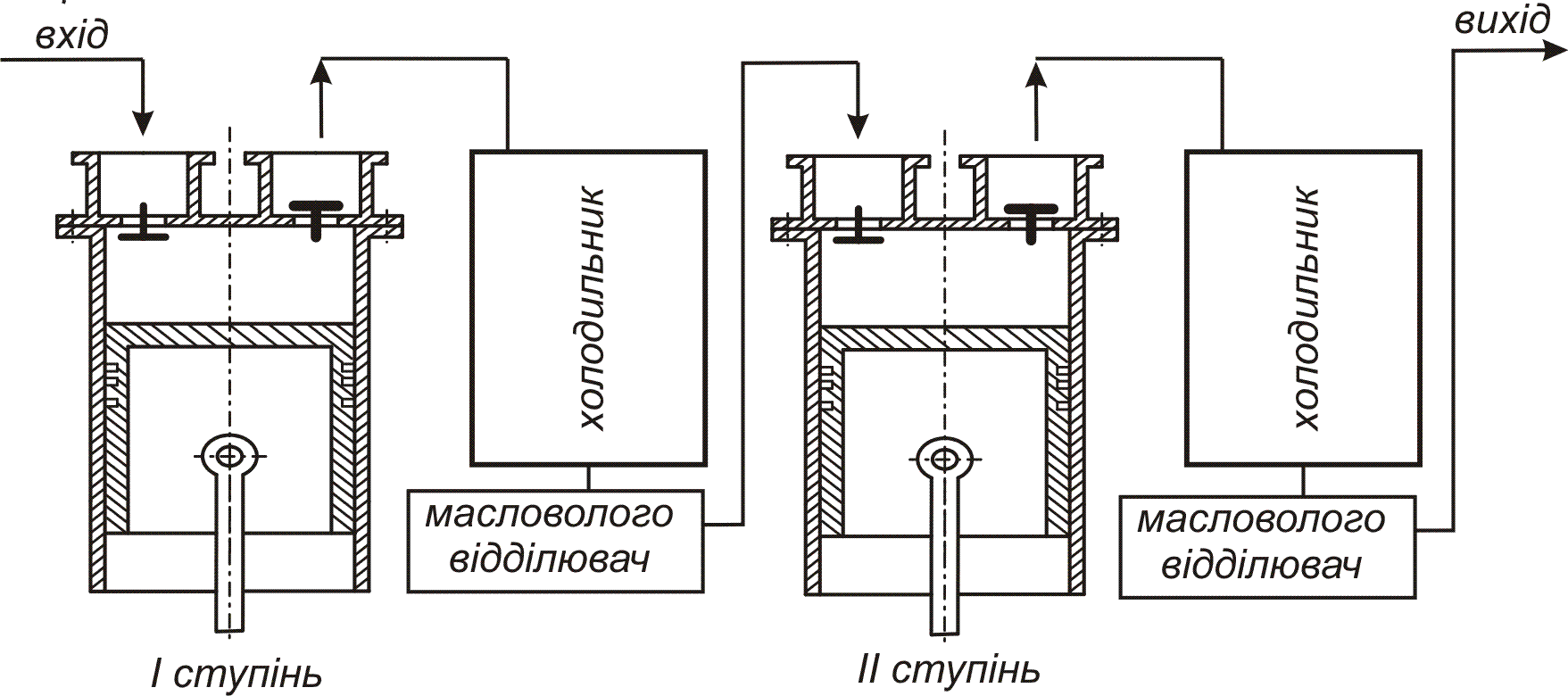

Рисунок 14.4 – Принципова схема
Багатоступеневого стиснення
14.3 Порядок виконання роботи
14.3.1 Відношення тисків в компресорі визначається за формулою:
|
(14.1) |
де
– тиск на вході, МПа;
– тиск на виході, МПа.
14.3.2 Визначаємо відношення тисків в кожній ступені:
|
(14.2) |
де z – число ступеней стиснення.
14.3.3 Тиск після першої ступені визначається за формулою:
|
(14.3) |
14.3.4 Робочий об’єм циліндра І ступені:
|
(14.4) |
де Q – продуктивність компресора, м3/с;
n – частота обертів вала, хв-1
– коефіцієнт герметичності (
=0,9
… 0,95)
– температурний коефіцієнт (
)
m – показник політропи;
a – відносний об’єм шкідливого простору.
Для
вертикальних компресорів відношення
.
14.3.5 Діаметр першої ступені:
|
|
звідки:
|
(14.5) |
14.3.6 Приймаємо, що газ після І ступені охолоджується до температури при всмоктуванні в І ступінь (повне охолодження).
Тоді об’єм циліндра ІІ ступені визначається за формулою:
|
(14.6) |
14.3.7 Діаметр другої ступені визначається за формулою:
|
|
звідки:
|
(14.7) |
14.3.8 Потужність компресора:
|
(14.8) |
де z – кількість ступеней компресора (приймаємо z=2).
14.3.9 Температура газу в кінці циклу стиснення в І ступені:
|
(14.9) |
14.4.10 У випадку, коли б для заданих умов був вибраний одноступеневий компресор, температура в кінці циклу стиснення визначалася б за формулою:
|
(14.10) |
Таблиця 14.1 – Вихідні дані для виконання роботи
Параметри |
Варіанти |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Продуктивність Q, м3/хв. |
3,5 |
4,0 |
4,5 |
5,0 |
5,5 |
5,5 |
5,0 |
4,5 |
4,0 |
3,5 |
Тиск на вході , МПа |
0,1 |
|||||||||
Тиск на виході , МПа |
1,0 |
1,1 |
1,2 |
1,3 |
1,4 |
1,5 |
1,6 |
1,7 |
1,8 |
1,9 |
Відносний
об’єм шкідливого простору
|
0,025 |
0,03 |
0,035 |
0,04 |
0,025 |
0,03 |
0,035 |
0,04 |
0,03 |
0,025 |
Температурний
коефіцієнт
|
0,88 |
0,89 |
0,90 |
0,91 |
0,92 |
0,88 |
0,89 |
0,90 |
0,91 |
0,92 |
Коефіцієнт герметичності |
0,95 |
0,96 |
0,97 |
0,94 |
0,95 |
0,96 |
0,97 |
0,96 |
0,95 |
0,94 |
Частота обертів вала n, хв-1 |
800 |
700 |
600 |
700 |
600 |
500 |
800 |
700 |
600 |
500 |
Відношення
|
0,5 |
|||||||||
Показник політропи, m |
1,35 |
1,36 |
1,37 |
1,38 |
1,39 |
1,40 |
1,41 |
1,40 |
1,39 |
1,38 |
Температура газу на вході компресора tвх,0С |
35 |
33 |
30 |
35 |
33 |
30 |
33 |
30 |
27 |
25 |
