ПРАКТИЧНЕ ЗАНЯТТЯ № 1
ПОБУДОВА ПЛАНІВ ШВИДКОСТЕЙ, АНАЛІЗ
ХАРАКТЕРИСТИК ТА ВИЗНАЧЕННЯ ОСНОВНИХ
ПАРАМЕТРІВ ВІДЦЕНТРОВОГО НАСОСА
Мета і завдання
1.1.1 Навчитись будувати плани швидкостей рідини на вході і виході робочого колеса насоса.
1.1.2 Ознайомитись з основними параметрами і характеристиками відцентрового насоса.
1.1.3 Визначати подачу, напір і потужність насоса в залежності від зміни частоти обертання робочого колеса.
Тривалість заняття – 2 години.
1.2 Теоретичні відомості
Відцентрові насоси представляють собою машини, в яких рідина переміщується під силовою дією робочих органів на неї в камері, яка постійно з’єднується з входом і виходом насоса.
Відцентрові насоси відносяться до динамічних насосів. В них рідина переміщується в робочомуколесі від центру до периферії: надходить в патрубок 1, потім в робоче колесо 2, що складається з дисків 3 і 4, між якими розміщені лопаті 7. Диск 4 з’єднаний з валом ступицею 5 і шпонкою 6. Обертання вала передається робочому колесу, в результаті чого рідина нагнітається у відвідний канал 8, що закінчується дифузором 9 (рис.1.1).
В робочому колесі відцентрового насоса лопаті утворюють канали, направлені від осі насоса до периферії. Рідина, проходячи між лопатями, обертається між ними і під дією відцентрових сил викидається в нерухомий периферійний канал 8 для плавного її відводу і направлення в дифузор 9.
Дифузор – це патрубок, що розширюється і в якому швидкість рідини знижується, а її тиск ще більше зростає. Внаслідок руху рідини від осі до периферії робочого колеса біля його входу (біля вала насоса) створюється зона пониженого тиску. В результаті цього відбувається постійний притік рідини до робочого колеса.
Рух рідини в робочому колесі описується векторним рівнянням:
|
(1.1) |
де
–
вектор абсолютної швидкості;
–
вектор
відносної швидкості;
– вектор
колової швидкості.
Дане рівняння справедливе для будь-якої точки потоку рідини в робочому колесі.

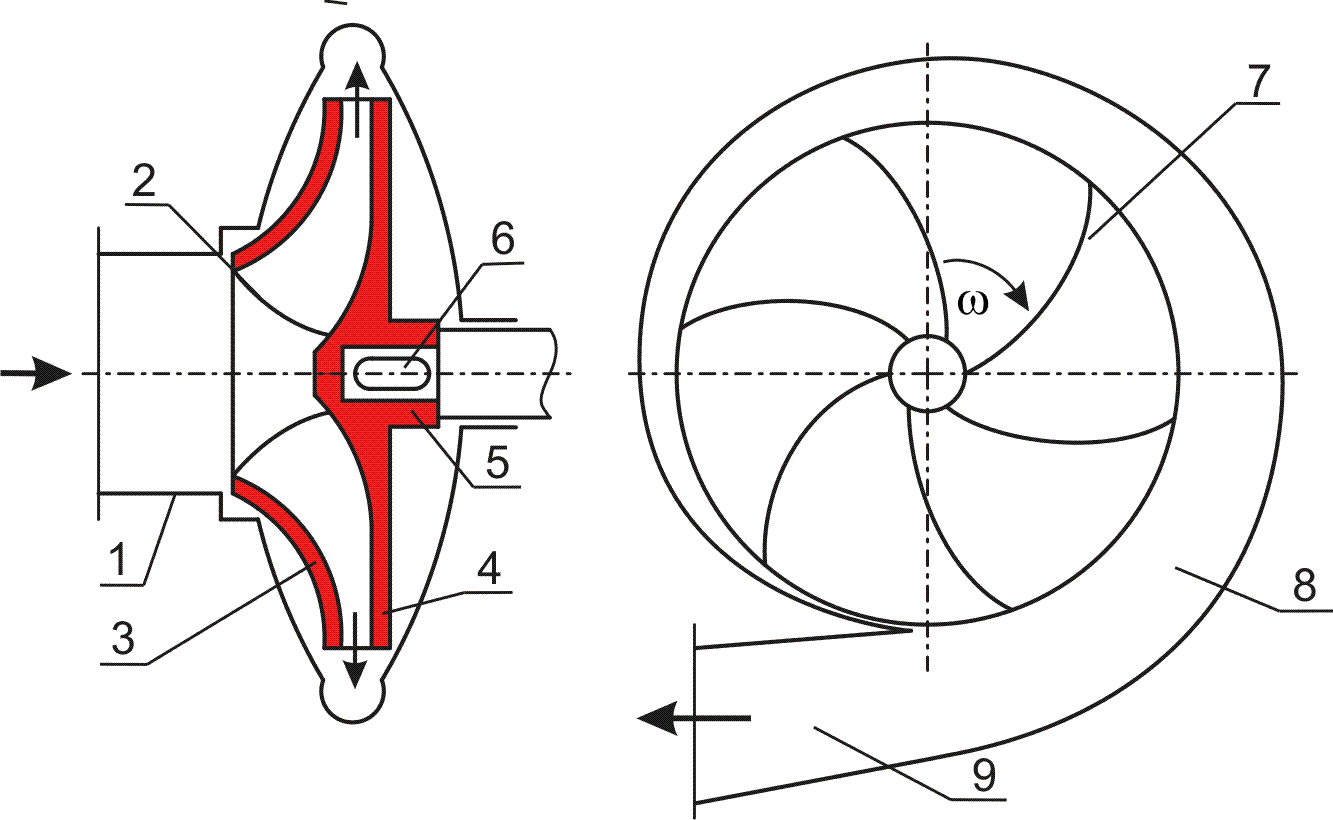

1 – вхідний патрубок; 2 – робоче колесо; 3, 4 – диски;
5 – ступиця; 6 – шпонка; 7 – лопаті; 8 – спіральний периферійний канал (направляючий апарат); 9 - дифузор
Рисунок 1.1 – Схема спірального відцентрового насоса
Абсолютна
швидкість розкладається на радіальну
(меридіальну) складову
,
що направлена за радіусом і тангенціальну
складову –
,
що співпадає з напрямком колової
швидкості
(рис. 1.2).
Робоче
колесо характеризується конструктивними
кутами
і
.
Радіальна (меридіальна) складова абсолютної швидкості:
|
(1.2) |
де
– подача робочого колеса насоса, що
включає об’ємні витрати;
–
площа прохідного перерізу каналів
робочого колеса.
Рисунок 1.2 – Плани швидкостей рідини на вході і виході
Робочого колеса
Тангенціальну складову абсолютної швидкості визначають за формулою:
|
(1.3) |
Якщо
вектор
дорівнює вектору
і співпадає з ним за напрямком, то вхід
рідини у насос називається "безударним".
При "безударному" режимі виконується
така умова:
.
Сукупність гідравлічних явищ, що відбуваються у протічних каналах при вказаних умовах називається "безударним" режимом роботи насоса. Даний режим найбільш бажаний при конструюванні профілів лопатей, тому що він перешкоджає виникненню вихрів на вході в робоче колесо, що в результаті підвищує економічність відцентрового насоса.
Характеристикою
відцентрового насоса називається
залежність між його основними параметрами:
напором (
),
подачею (
),
потужністю (
)
та коефіцієнтом корисної дії (
)
при
.
Характеристика дозволяє визначати:
-
подачу насоса при заданому корисному
опорі
за кривою
;
-
витрати енергії за кривою
.
Рисунок 1.3 – Характеристика насоса і вихідного
