Насос з похилим блоком

При розрахунку аксіально-поршневого насоса приймають середнє значення швидкості руху поршнів в циліндрах 4-6 м/с, а значення колових швидкостей на поверхнях розподільного блоку 8-10 м/с. Для виготовлення пар, що труться в аксіально-плунжерних машинах в більшості випадків використовують пару сталь-бронза.

Сумарна подача рідини аксіально-поршневим насосом складається з подач окремих поршнів:

,

(9.1)

де – поточне значення подачі одного поршня.

Подача одного поршня визначається з рівняння:

,

(9.2)

де – відносна швидкість поршня в циліндрі;

– діаметр поршня;

– відносне переміщення поршня в циліндрі при повороті вала на кут φ.

,

(9.3)

де R – радіус кола, на якому розміщені осі циліндрів;

φ – кут повороту робочого колеса;

α – кут нахилу шайби до вертикалі.

Диференціюючи по t рівняння 9.3 отримаємо вираз для визначення відносної швидкості руху поршня:

.

(9.4)

Таким чином сумарна подача рівна:

(9.5)

де , – кути повороту циліндрів відносно нейтрального положення;

– постійна величина.

За рівнянням 9.5 може бути побудований графік подачі аксіально-поршневого насоса (рис. 9.3). Неважко помітити, що вимкнення з роботи одного або декількох циліндрів суттєво впливає на підвищення пульсації подачі.

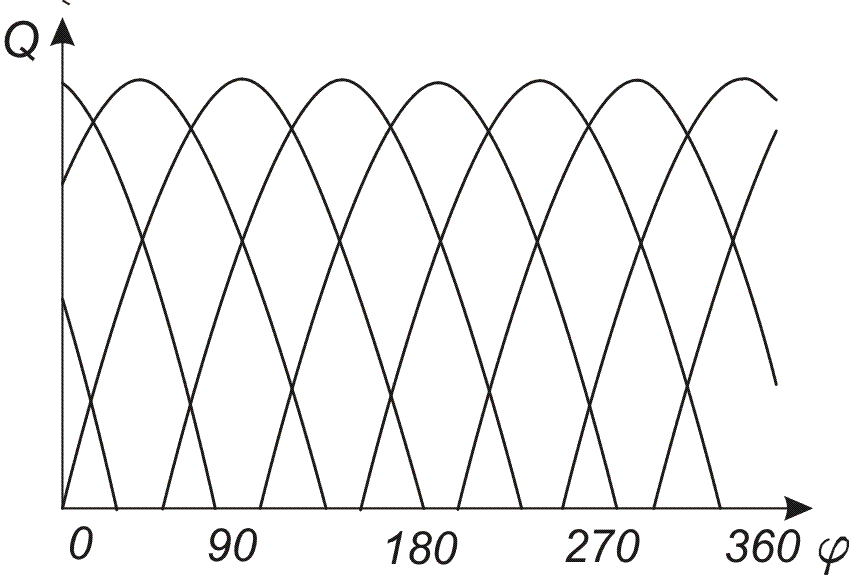

Рисунок 9.3 – Графік подачі аксіально-поршневого насоса

9.3 Порядок виконання роботи

Послідовність розрахунку аксіально-поршневого насоса згідно варіанта завдання наступна:

9.3.1 робочий об’єм насоса знаходимо за формулою:

,

(9.1)

де – необхідна подача насоса;

– частота обертання вала насоса;

– об’ємний ККД ( =0,95).

Діаметр циліндра d знаходимо з формули 9.2, в якій хід поршня :

.

(9.2)

Звідси:

,

(9.3)

де – число циліндрів насоса.

9.3.2 Визначаємо хід поршня:

.

(9.4)

9.3.3 Діаметр кола, на якому розміщені осі циліндрів знаходимо з виразу для визначення довжини ходу поршня :

,

(9.5)

де – кут нахилу диска.

9.3.4 Потужність насоса визначаємо за формулою:

,

(9.4)

де – тиск, що створюється насосом;

– механічний ККД ( = 0,9).

9.3.5 Згідно варіанта (рис. 9.5) описати будову та принцип дії аксіально-поршневої гідромашини (проставити позиції, виконати експлікацію).

Таблиця 9.1 – Вихідні дані для виконання роботи

Параметри	Варіанти
	1	2	3	4	5	6	7	8	9	10
Подача Q, л/с.	3,5	4	4,5	5	5,5	6	6,5	7	7,5	8
Тиск , МПа	22	21	20	22	21	20	10	12	14	16
Частота обертання вала насоса n, хв-1	1000	900	1100	1200	1300	800	1400	900	800	1000
Кут нахилу диска ,0	20	19	18	17	19	20	21	19	17	19
Число поршнів, z	7	6	7	8	9	10	9	8	7	6

1	2
3	4
5	6
7	8
9	10

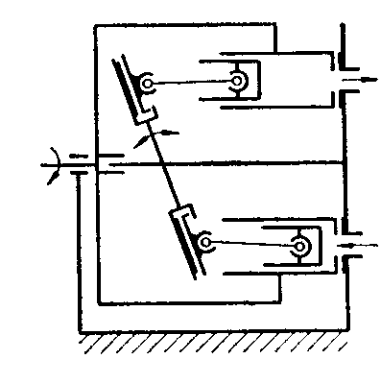

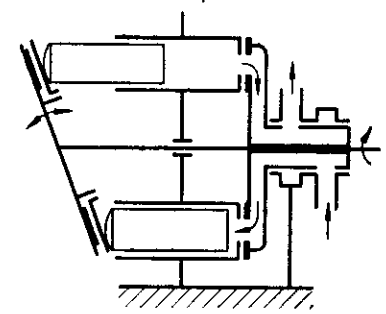

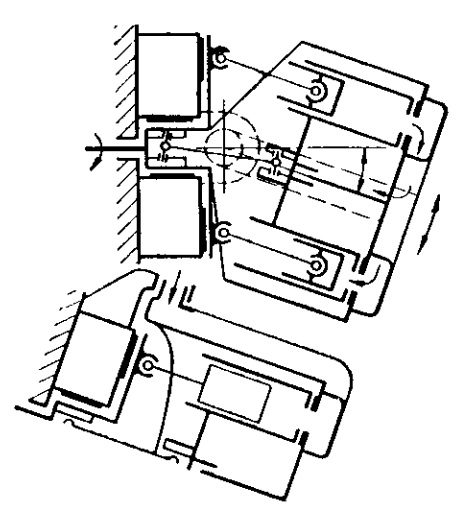

Рисунок 9.4 – Схеми аксіально-плунжерних насосів
