1.Основные элементы конструкции трехфазных силовых трансформаторов. Типы обмоток силовых трансформаторов и область их применения.
Трансформаторы по способу охлаждения делятся на масляные и сухие.
Основная части: магнитопровод с обмотками и система охлаждения. В сухих охлаждение за счет отверстий в корпусе с принудительной или естественной вентиляцией. Охлаждение масляных трансфоматоров: бак с Тр маслом.
Виды баков:
гладкие
с радиаторами
а) трубчатые: б) с вертикальными трубами на корпусе:
в) с герметичным баком и волновыми стенками
Активная часть:
обмотки
остов – это магнитная система и все крепежные детали.
Магнитная система состоит из пакетов разных размеров(дост: при этом меньше длина витков).Каждый пакет набирается из отдельных листов(рис 1).
Рис 1 Рис 2
В маломощных трансформаторах прессовка стержней производится путем забивания даревянных клиньев и планок между стержнем и обмоткой низшего напряжения или её жестким бумажно бакеллитовым цилиндром.
В более мощных трансформаторах прессовка стержней осуществляется стяжкой стержней бандажами из стеклоленты. Наряду со стеклобандажами, в трансформаторах свыше 6300 кВА стяжка стержней может быть выполнена стальными ленточными бандажами.
В современных конструкциях плоских магнитных систем трансформаторов, собираемых из холоднокатаной анизатропной стали, прессовка ярм осуществляется при помощи нажимныхых балок, стягиваемых шпильками, вынесенными за пределы ярма, т.к. анизотропнык стали сверлить нельзя(рис 2).
В анизотропной холоднокатанной стали, применяемой в современных трансформаторах, наилучшие свойства (наименьшие удельные потери и наибольшая магнитная проницаемость) проявляются в направлении прокатки и ухудшаются, если вектор индукции магнитного поля направлен под углом, отличающимся от 00, к направлению прокатки. Вследствии этого магнитная система представляет собой комплект пластин или других элементов из электротехнической стали, собранных в определенной геометрической форме. Стыки между стержнями и ярмами выполняют косыми. Толщина листов 0,28..0,35 мм. Чем меньше толщина тем, меньше потери от вихревых токов.
В старых Тр применялисьпрямые стыки. Если сделать стык анизотропной стали прямым, то в углах увеличатся потери в стали.
После сбоки пакета проверяют его размеры и устанавливают обмотки, которые мотаются заранее на шаблон.
Виды обмоток.
Все обмотки трансформаторов по характеру намотки можно разделить на следующие типы:
1)Цилиндрические;
2)Винтовые;
3)Дисковые.
Наиболее распространенная простая цилиндрическая обмотка – обмотка, сечение витка которой состоит из сечений одного или нескольких параллельных проводников, а витки и параллельные провода расположены в один ряд без интервалов на цилиндрической поверхности в осевом направлении. Они бывают однослойные или многослойные(делаются вентиляц каналы). Изоляция эмалевая. Применяются как круглые так и прямоугольные провода.
1,2,3-охлаждающие каналы.
Винтовая обмотка – обмотка, витки которой следуют один за другим в осевом направлении, а один или несколько параллельных проводов (образующих сечение витка) – в радиальном направлении. Обмотка выполняется обычно из провода прямоугольного сечения, намотка параллельных проводников – плашмя. Витки разделяют воздушными или масляными каналами.
Примен-ся в мощных Тр где большие токи.
Различное положение проводов в поле рассеяния приводит к неравенству реактивных, а значит и полных сопротивлений параллельных проводов. Для выравнивания полных сопротивлений проводов должна проводится транспозиция (изменение положения) проводов.

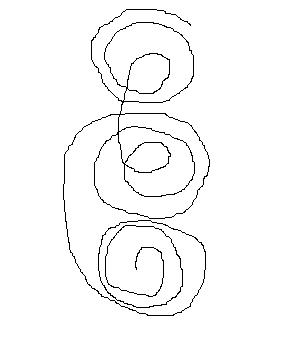

Дисковые обмотки: в одном слое несколько витков, представляет собой спираль из изолированных шин.
Дисковая обмотка применяется в трансформаторах большей мощности и высокого напряжения.
