18. Технология fddi.

Стандарт IEEE-802.9. Для построения сети FDDI используют оптоволоконный кабель. С помощью данного кабеля можно построить сеть с любой скоростью доступа. Для подключения к оптоволоконному кабелю используется внешний трансивер. Преобразование электрической энергии в световую производится в специальных излучателях, обратное преобразование – в специальных фотодетекторах.

Технология FDDI использует маркерный метод доступа с максимальной скоростью до 200 Мбит/с.

Технические средства FDDI.

Физически сеть FDDI состоит их двух физических колец, поэтому эксплуатация сети может производиться 2 способами. При использовании устройств класса A оборудование подключается и использует оба кольца одновременно (одно - на прием, другое – на передачу). В этом случае общая скорость сети может достигать 200 Мбит/с (100 – на прием, 100 – на передачу). Основным недостатком такого метода является прекращение работы всех колец при повреждении любого участка кабеля.

Устройства класса B подключаются к обоим кольцам, но используют для работы только одно из них (второе кольцо используется как горячий резерв). В случае автоматического повреждения первого кольца оборудование автоматически переходит на использование второго. Максимальная скорость – 100 Мбит/с. Плюс: 100%-ное резервирование.

Технология FDDI в основном используется для построения основной высокоскоростной магистрали сети, а так же используется для построения backbone.

В качестве метода доступа используется маркерный метод без приоритетов.

Стандартный маркер в технологии FDDI имеет вид:

Преамбула

SD

FC

ED

Преамбула используется для синхронизации между собой передающего и принимающего коммутатора. При передаче на большие расстояния возможны потери битов в фрейме, что ведет к ситуации неузнаваемости фреймов получателем, поэтому в любой трансивер в технологии FDDI включена функция сглаживания, позволяющая корректировать преамбулу маркера перед передачей маркера получателю.

SD – флаг начала маркера

ED – флаг конца маркера

FC – поле типа маркера (фреймы) – с помощью него определяется размерность МАС-адресов в сети и класс используемого оборудования.

19. Разбиение сети на сегменты.

В какой-то момент времени производительность сети предприятия падает. Из этой ситуации существует несколько выходов. Причиной потери производительности бывают в основном – увеличение числа пользователей и увеличение трафика.

О дно из решений - увеличение мощности и пропускной способности сети. Недостаток – дороговизна из-за реконструирования сети.

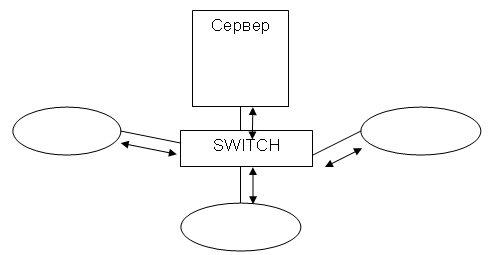

Второй способ – разделение сети на сегменты.

Сегмент – участок сети, управляемый одним маркером, либо участок, в котором все станции совместно предотвращают коллизии (такой участок еще называют “домен коллизий”).

Деление локальной сети на сегменты дает преимущества:

  1. разгрузка трафика в сети. Достигается за счет локализации трафика в рамках одного сегмента, что значительно уменьшает размер домена коллизий или количество станций маркерной шины. При этом уменьшается количество как служебного, так и увеличивается количество полезного трафика.

  2. увеличение гибкости при построении сети. Достигается возможностью использования различных технологий передачи данных для каждого из сегментов в зависимости от требований. Т.о. снижаются затраты на дальнейшую модернизацию всей локальной сети. позволяя проводить при этом последовательные изменения только в одном из используемых сегментов.

  3. повышение безопасности передачи данных.

  4. упрощение администрирования.
