3.5. Інтерфейси накопичувачів

3.5.1. IDE

IDE (Integrated Drive Electronics) є узагальнюючим терміном, застосовним практично до кожного дисковода з вбудованим контроллером. Інтерфейс IDE отримав офіційну назву АТА (AT Attachment), прийняту як стандарт ANSI. Назва АТА, що відноситься до оригінальної паралельної версії інтерфейсу, позначає жорсткий диск, підключений безпосередньо до шини АТ, яка більш відома як 16-розрядна шина ISA.

ATA є 16-розрядним паралельним інтерфейсом, тобто по кабелю інтерфейсу одночасно передаються 16 біт. На початку 2001 року був офіційно представлений новий інтерфейс, що отримав назву Serial ATA. Serial ATA (SATA) одноразово передає по кабелю не більше одного біта даних, що дозволяє значно зменшити переріз і довжину кабелю, що використовується, за рахунок підвищення частоти передачі даних. SATA є абсолютно новою конструкцією фізичного інтерфейсу, що зберегла при цьому програмну сумісність з паралельним інтерфейсом ATA.

Оскільки в накопичувачі IDE контролер вбудований, його можна підключати безпосередньо до роз'єму на платі адаптера або на системній платі. Це істотно спрощує встановлення жорсткого диска, оскільки не потрібно під'єднувати окремі кабелі для подачі живлення, сигналів управління і т.п. Крім того, при об'єднанні контролера і жорсткого диска скорочується загальна кількість елементів у пристрої, зменшується довжина сполучних дротів, а в результаті підвищується надійність, стійкість до шумів і швидкодія системи в порівнянні з тим, коли автономний контролер підключається до жорсткого диска за допомогою довгих кабелів.

Об'єднуючи контролер (у тому числі і що входить в його склад шифратор/дешифратор) з жорстким диском, вдається істотно підвищити надійність відтворення даних в порівнянні з системами, в яких використовуються автономні контролери. Відбувається це тому що кодування даних і їх перетворення з цифрової форми в аналогову (і навпаки) здійснюється безпосередньо в жорсткому диску при меншому рівні зовнішніх перешкод. В результаті аналогові сигнали, часові параметри яких вельми критичні, не передаються по плоских кабелях, де вони могли б "набрати" завад; крім того, при передаванні сигналів по кабелях можуть виникнути непередбачувані затримки їх розповсюдження.

Роз'єм IDE на системній платі в багатьох комп'ютерах є просто "усіченим" роз'ємом шини розширення. В стандартному варіанті ATA IDE використовуються роз'єми з 40 контактами з можливих 98. Зі всього набору сигнальних ліній шини до роз'єму IDE підведені тільки ті, які необхідні для роботи стандартного контролера жорсткого диска комп'ютерів XT і AT. Коли говорять про накопичувачі IDE, то звичайно мають на увазі варіант ATA IDE, що отримав найбільше розповсюдження. Проте існують і інші різновиди накопичувачів IDE для інших шин. Існують також накопичувачі IDE, призначені для 8-розрядної шини ISA, але вони не отримали широкого розповсюдження. В більшості IBM-сумісних комп'ютерів з шинами ISA і EISA встановлювалися 16-розрядні накопичувачі ATA IDE.

Головна перевага накопичувачів ATA — їх дешевизна. Оскільки для них не потрібен окремий контролер, кількість кабелів і роз'ємів, необхідних для підключення жорсткого диска (рис.4), виявляється істотно меншою, ніж в попередньому варіанті жорсткого диска з автономним контролером.

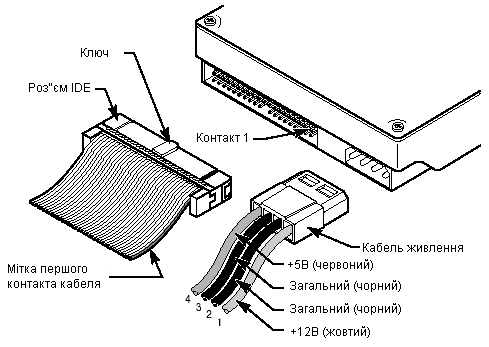

Рис.4 Підключення жорсткого диска ATA (IDE)

Ще одна перевага накопичувачів ATA — швидкодія.

3.5.2. Накопичувачі ATA IDE

Прототип накопичувача ATA IDE, або 40-контактний IDE-роз'єм, був розроблений сумісними зусиллями компаній CDC, Western Digital і Compaq. Першим пристроєм ATA IDE став жорсткий диск формату 5,25 дюйм місткістю 40 Мбайт половинного розміру.

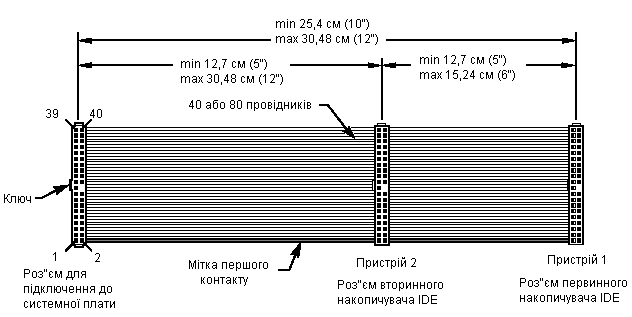

Рис.5 Шлейф ATA (IDE)
