Водоотвод и водопонижение
Водоотвод выполняется для защиты выемок от затопления их ливневыми и талыми водами. Для водоотвода используют расположенные с нагорной стороны резервы, а также специальные оградительные обваловывания, водоотводящие канавы, лотки и системы дренажей.
Водоотлив.
Предварительное
осушение котлованов при небольшом
притоке грунтовых вод выполняется с
применением открытого водоотлива.
Открытый водоотлив заключается в том,
что подошве выемки придается уклон (
=
0,003) к зумпфу, размер которого в плане
1,00
1,00м,
а глубина − 2,00−5,00 м. Воду из приямка
откачивают насосами. Откачанная из
зумпф-колодца вода отводится по трубам
(рис. 3.1). Число приямков зависит от
расчетного притока воды к котловану и
производительности насосного оборудования.
Расчет открытого водоотлива начинают с определения притока воды (м3/сут) в котлован.
Для совершенных котлованов, когда их дно доходит до водоупора, при безнапорном режиме приток воды рассчитывается по формуле
|
(3.1) |
где
−
коэффициент фильтрации водоносного
пласта, м/сут;
−
толщина
безнапорного водоносного пласта, м;
−
радиус
депрессии, м;
−
приведенный
радиус котлована, м.

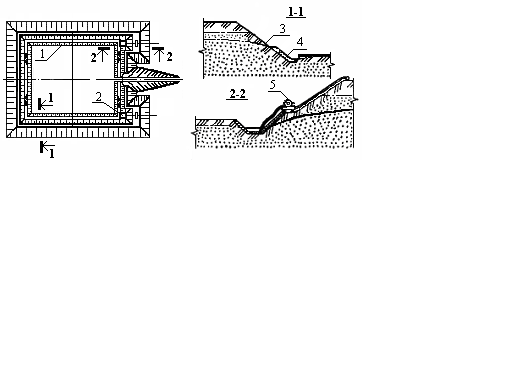

Рис. 3.1. Открытый водоотлив: 1 − дренажная канава; 2 − зумпф-колодец; 3 − депрессионная кривая; 4 − дренажная пригрузка; 5 − насос
Значение приведенного радиуса для прямоугольных в плане котлованов
|
(3.2) |
где
−
коэффициент, зависящий от соотношения
/
(
и
−
ширина и длина котлована, м).
Таблица 3.1. Значение коэффициента
/ |
0,00 |
0,20 |
0,40 |
0,60 |
0,80 |
1,00 |
|
1,00 |
1,12 |
1,16 |
1,18 |
1,18 |
1,18 |
Для несовершенных котлованов, когда их дно не доходит до водоупора, в напорных условиях приток воды рассчитывается по формуле
|
(3.3) |
где
−
заглубление дна котлована относительно
неподвижного уровня грунтовых вод, м;
−
толщина
напорного водоносного пласта, м.
В случае притока к несовершенному котловану безнапорных вод его величину вычисляют (3.1, 3.2 и 3.3), рассматривая приток выше дна котлована как безнапорный к совершенному котловану, а поступающий через дно − как напорный.
Количество насосов или насосных установок для водоотлива, шт.:
|
(3.4) |
где
−
расчетный приток воды к котловану, м3/ч;
−
коэффициент
резерва мощности насосных установок,
равный 1,5;
−
производительность
насосной установки, м3/ч,
принимаемая по паспортным данным.
Производство работ при открытом водоотливе может быть осложнено постоянным присутствием воды и возможным нарушением стенок грунта и основания, поэтому на практике чаще применяют искусственное понижение уровня грунтовых вод с помощью иглофильтров (рис. 3.2), электроосмотическим способом или вакуумным способом.

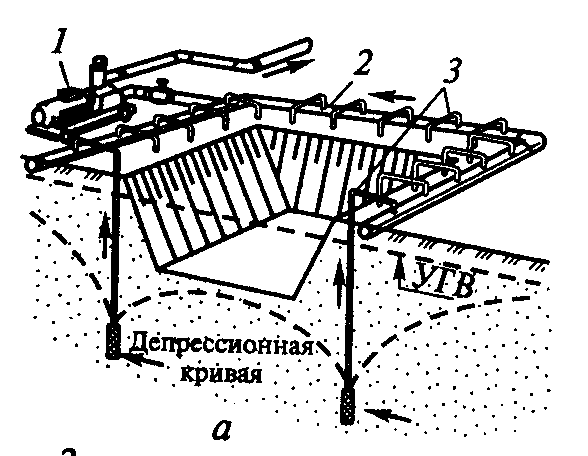

Рис. 3.2. Водопонижение иглофильтровальными установками: 1 − насос; 2 − водоотводной коллектор; 3 − иглофильтр
Расчет водопонизительных установок, расположенных по контуру котлована, начинают с определения притока воды к котловану . Приток воды к совершенным колодцам по периметру котлована в безнапорных водах, м3/сут:
|
(3.5) |
где − коэффициент фильтрации, м/сут;
− толщина безнапорного водоносного пласта или высота непониженного пьзометрического уровня над водоупором, м;
−
высота
понижения уровня грунтовых вод в центре
осушаемого участка, считая от нижнего
водоупора, м.
Глубина воды в колодцах, м:
|
(3.6) |
где
−
число колодцев (скважин).
Общий дебит совершенных колодцев, расположенных по периметру котлована, разрабатываемого в напорных пластах:
|
(3.7) |
где − толщина напорного водоносного слоя, м.
Глубина воды в колодцах (скважинах) при этом, м:
|
(3.8) |
Далее задачу контурной водопонизительной установки ведут методом подбора в следующей последовательности:
задаются некоторым числом скважин и понижением воды в них;
определяют приток воды ;
определяют дебит каждой скважины
;
находят
− высоту пониженного уровня в центре котлована.
Варьируя числом скважин и понижениями, выбирают такую схему, при которой в центре осушаемого участка достигается заданное понижение уровня грунтовых вод.
Грунтовый водоотлив или искусственное водопонижение осуществляют, когда осушаемые породы имеют коэффициент фильтрации не менее 1−2 м/сут. В грунтах с коэффициентом фильтрации менее 1−2 м/сут используют вакуумирование или способ электроосушения (электроосмос).
