Київський коледж зв’язку
Затверджую
Заступник директора
з навчальної роботи
______________В.С.Шматко
«____»____________2012р.
Проектування мережі передачі даних на базі технології Ethernet у віртуальному середовищі
Методичний посібник для виконання курсової роботи з дисципліни «Системи передачі даних»
Розробив викладач Зінченко В. А.
Розглянуто та ухвалено
цикловою комісією ІМЗ
Протокол №_____ від________
Голова циклової комісії
________________ Харлай Л.О
Відповідно до навчального плану для спеціальності «Телекомунікації» передбачено виконання курсової роботи з предмету «Системи передачі даних».
Виконання курсової роботи передбачає поглиблення знань з основних положень про принципи передачі інформації в мережах передачі даних.
Вихідні дані
Вихідні дані для курсової роботи:
Топологія мережі на базі технології Ethernet.
Загальна кількість хостів у мережі.
Кількість хостів, підключених до одного комутатора.
Діапазон ІР-адрес, доступний для використання у мережі.
Дані варіантів зведені до таблиці 1.
Таблиця 1.
Номер варіанту |
Топологія мережі |
Загальна кіль-ть хостів у мережі |
Кількість хостів, підключених до комутатора |
Діапазон ІР-адрес, доступний для використання у мережі |
|||||||
S1 |
S2 |
S3 |
S4 |
S5 |
S6 |
S7 |
S8 |
||||
1 |
рис. 1 |
45 |
10 |
15 |
20 |
- |
- |
- |
- |
- |
192.168.0.0/16 |
2 |
рис. 2 |
43 |
7 |
17 |
- |
11 |
8 |
- |
- |
- |
10.0.0.0/8 |
3 |
рис. 3 |
31 |
19 |
12 |
- |
- |
- |
- |
- |
- |
192.168.4.0/24 |
4 |
рис. 4 |
77 |
- |
10 |
8 |
24 |
- |
15 |
20 |
- |
10.1.0.0/16 |
5 |
рис. 5 |
58 |
24 |
20 |
9 |
5 |
- |
- |
- |
- |
172.32.0.0/12 |
6 |
рис. 6 |
68 |
22 |
5 |
21 |
20 |
- |
- |
- |
- |
192.168.0.0/16 |
7 |
рис. 7 |
121 |
21 |
10 |
24 |
20 |
- |
15 |
8 |
23 |
10.0.0.0/8 |
8 |
рис. 8 |
62 |
- |
- |
20 |
17 |
15 |
10 |
- |
- |
192.168.4.0/24 |
9 |
рис. 9 |
59 |
20 |
23 |
16 |
- |
- |
- |
- |
- |
172.32.1.0/24 |
10 |
рис. 10 |
90 |
12 |
15 |
20 |
13 |
- |
- |
- |
- |
192.168.1.0/24 |
11 |
рис. 11 |
52 |
- |
- |
10 |
23 |
7 |
12 |
- |
- |
10.0.0.0/8 |
12 |
рис. 12 |
77 |
22 |
15 |
17 |
23 |
- |
- |
- |
- |
192.168.0.0/16 |
13 |
рис. 1 |
52 |
20 |
24 |
8 |
- |
- |
- |
- |
- |
192.168.1.0/24 |
14 |
рис. 2 |
75 |
21 |
12 |
- |
19 |
23 |
- |
- |
- |
10.2.0.0/16 |
15 |
рис. 3 |
32 |
15 |
17 |
- |
- |
- |
- |
- |
- |
172.32.5.0/24 |
16 |
рис. 4 |
45 |
- |
7 |
14 |
8 |
- |
10 |
6 |
- |
10.0.1.0/24 |
17 |
рис. 5 |
67 |
23 |
9 |
23 |
12 |
- |
- |
- |
- |
172.16.0.0/12 |
18 |
рис. 6 |
70 |
23 |
12 |
8 |
17 |
- |
- |
- |
- |
172.16.0.0/12 |
19 |
рис. 7 |
79 |
13 |
11 |
9 |
5 |
- |
17 |
4 |
20 |
172.32.0.0/12 |
20 |
рис. 8 |
54 |
- |
- |
17 |
6 |
14 |
17 |
- |
- |
192.168.0.0/16 |
21 |
рис. 9 |
26 |
10 |
6 |
10 |
- |
- |
- |
- |
- |
192.168.2.0/24 |
22 |
рис. 10 |
51 |
19 |
5 |
19 |
8 |
- |
- |
- |
- |
192.168.0.0/16 |
23 |
рис. 11 |
73 |
- |
- |
24 |
16 |
13 |
20 |
- |
- |
172.16.0.0/12 |
24 |
рис. 12 |
52 |
12 |
18 |
10 |
12 |
- |
- |
- |
- |
10.1.0.0/16 |
25 |
рис. 1 |
37 |
3 |
10 |
24 |
- |
- |
- |
- |
- |
172.16.0.0/12 |
26 |
рис. 2 |
60 |
3 |
23 |
- |
10 |
24 |
- |
- |
- |
192.168.1.0/24 |
27 |
рис. 3 |
29 |
5 |
24 |
- |
- |
- |
- |
- |
- |
10.1.0.0/16 |

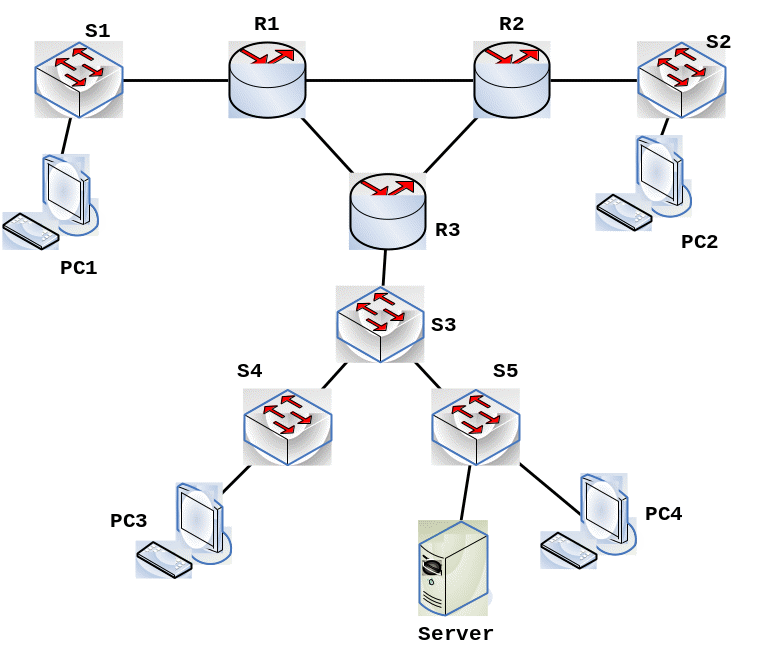

Рис. 1

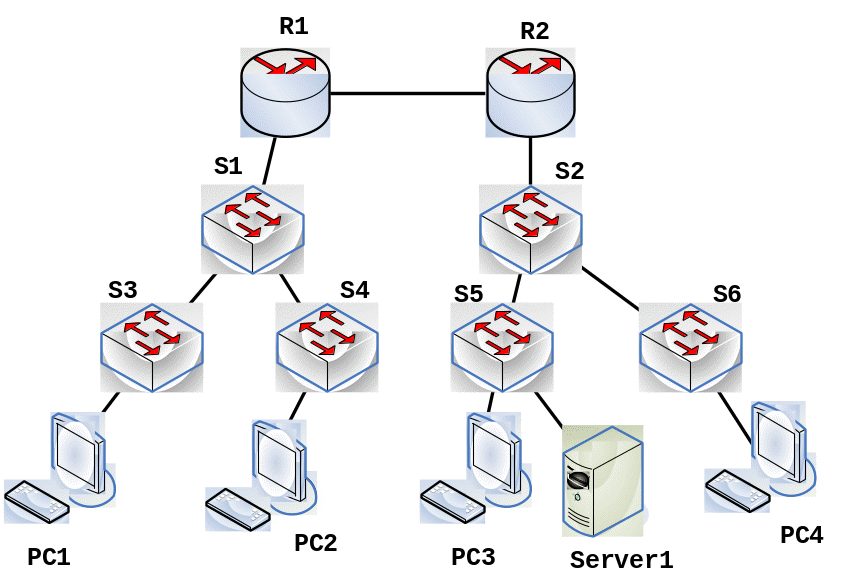

Рис. 2

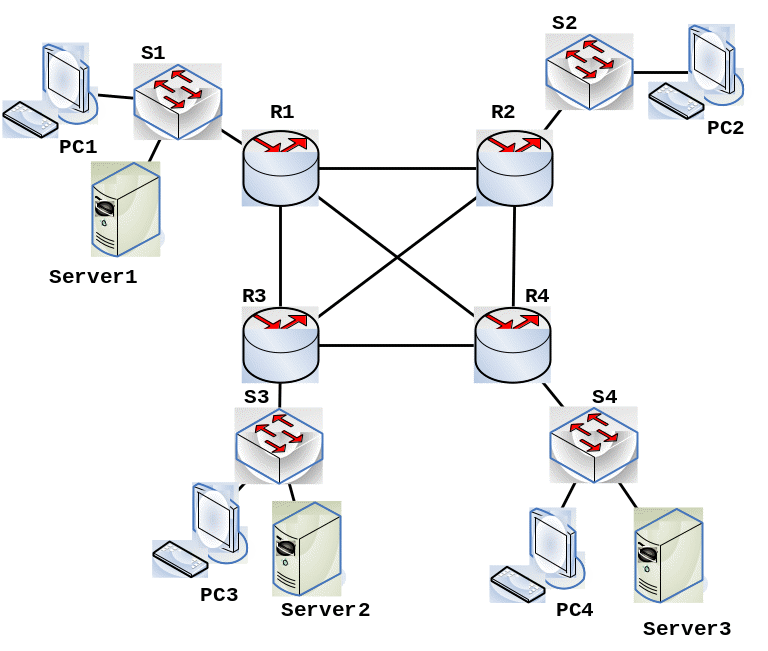

Рис. 3

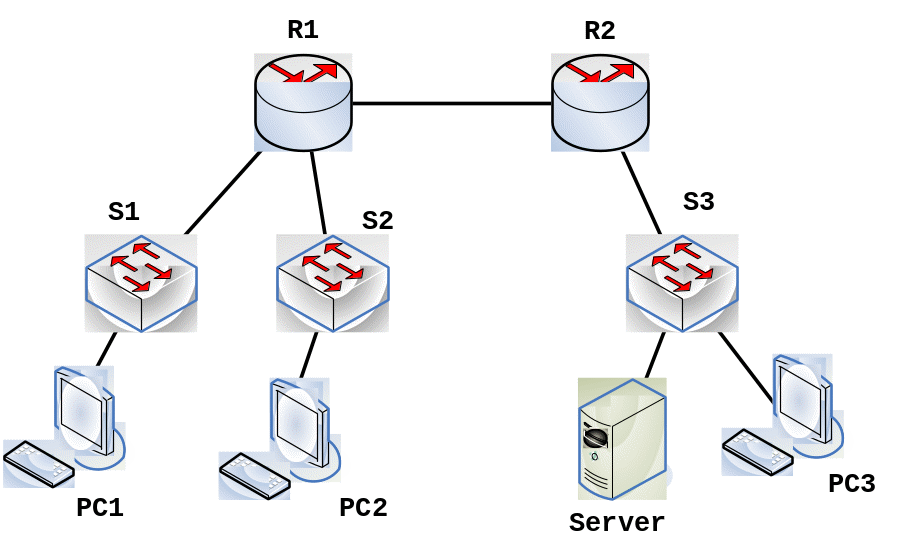

Рис. 4

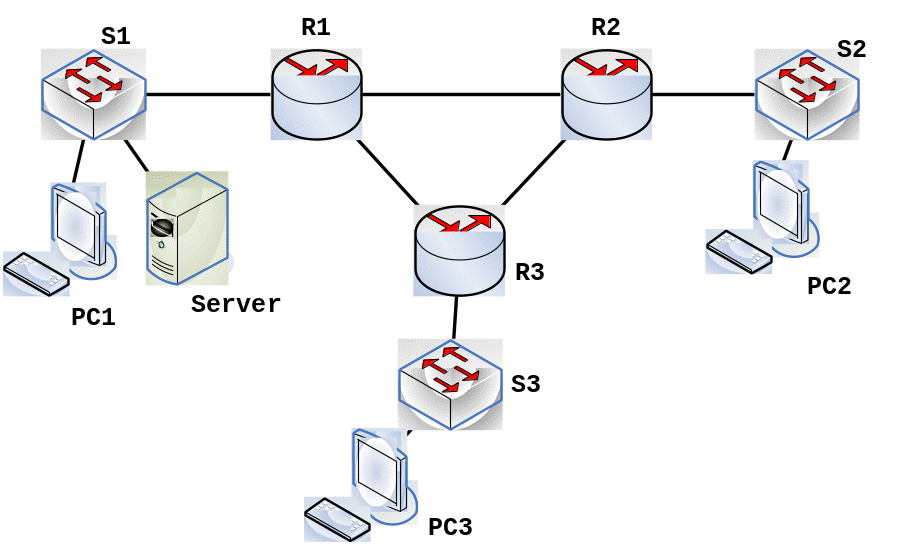

Рис. 5

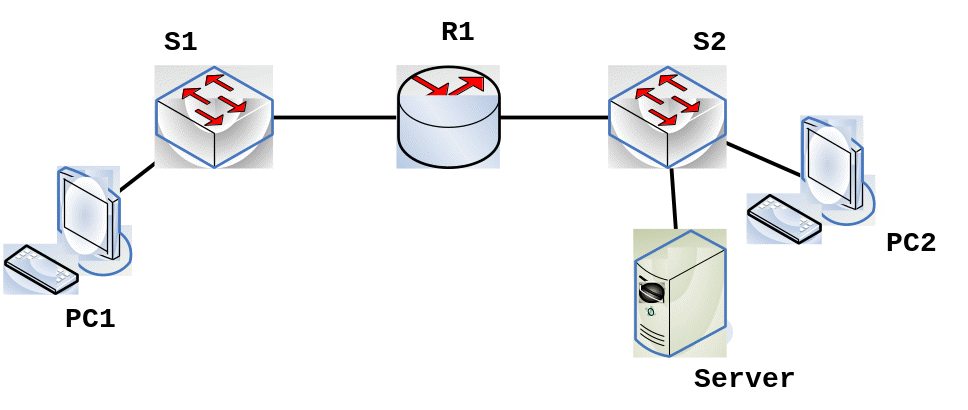

Рис. 6

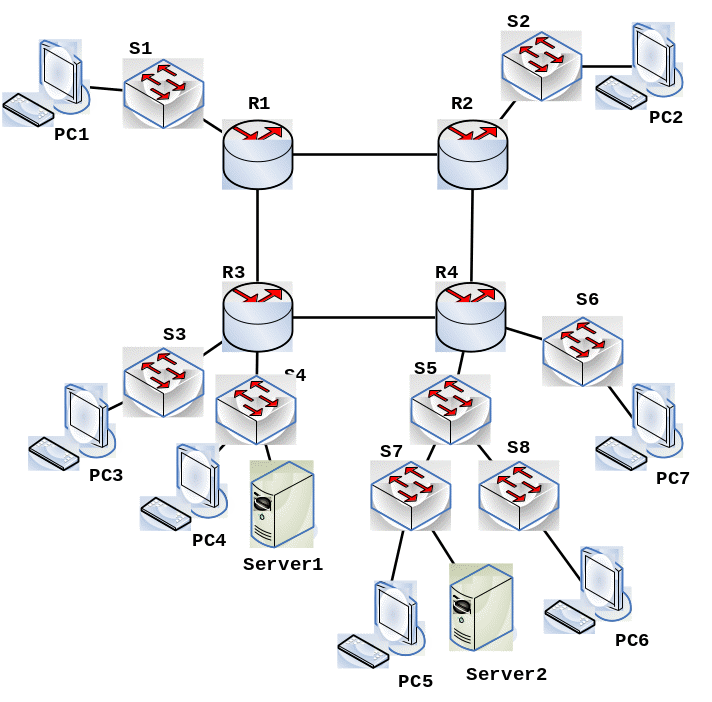

Рис. 7
Рис. 8
Рис. 9
Рис. 10
Рис. 11
Рис. 12
Завдання курсової роботи передбачає:
Аналіз та опис схеми мережі передачі даних (мережева технологія, фізичні компоненти).
Пояснення принципів ІР-адресації у мережах передачі даних: призначення та різновиди ІР-адрес, моделі адресації.
Розбиття мережі на підмережі відповідно до заданого діапазону ІР-адрес.
Визначення мережевої адреси (Network Address) та широкомовної адреси (Broadcast Address) для кожної підмережі, призначення кожному мережевому пристрою ІР-адреси із розрахованого діапазону.
Побудова відповідної мережі передачі даних у віртуальному середовищі програми Packet Tracer та проведення необхідних налаштувань мережевих пристроїв.
Перевірка працездатності мережі з використанням команд ping та tracert.
Висновок.
Вимоги до структури кожного з розділів розглянуто нижче.
