5. Расчёт промежуточного каскада на ис типа к256ув6

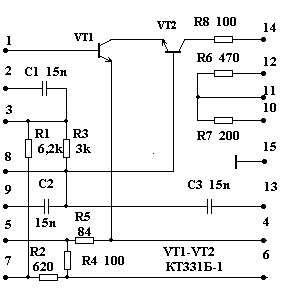

Рисунок 3 – К265УВ6

Номиналы элементов микросхемы

R1 = 6200 Ом R4 = 100 Ом R7 = 200 Ом

R2 = 620 Ом R5 = 84 Ом R8 = 100 Ом

R3 = 3000 Ом R6 = 470 Ом

Расчет режима транзисторов КТ331Б входящих в ИМС

Ток покоя: Ikdc=4.4 мА

Сопротивление термостабилизации в эмиттерной цепи:

Rэ0=R2+R4+R5=804 Ом

Сопротивление коллекторной цепи:

Rkc=R6+R7+670 Ом

Эквивалентные параметры цепи смещения при Eсмещ = - 6.3В:

Коллекторный ток:

Напряжение коллектор-эмиттер обоих транзисторов:

Расчет справочных параметров транзисторов КТ331Б

β_min = 40, β_max = 120, ftr = 250 МГц, Cэ = 12 пФ, Сk = 5 пФ, τoc = 120 пс,

rk = 300 кОм, Δr = 0, Iки = 5 мА, Uки = 5 В, I_к0 = 0.2 мкА, Ukmax = 15 мВ,

Ikmax = 20 мА, Pkmax = 15 мВт, ξ = 1.5

Сопротивления нагрузки и генератора равны:

Ёмкость нагрузки с учетом ёмкости монтажа:

Площадь усиления секции:

Сопротивление нагрузки с учетом входного сопротивления следующего каскада:

Входное сопротивление транзистора с обратной связью:

Сопротивление обратной связи:

Нестабильность усиления промежуточного каскада:

Постоянные времени каскада и корректирующего звена:

Оптимальный коэффициент коррекции:

Расчет АЧХ промежуточного каскада в области верхних частот:

Рисунок 4 – АЧХ промежуточного каскада на высоких частотах

Эквивалентная постоянная времени каскада на нижних частотах останется прежней:

Для выходного каскада задаваясь и найдем:

Емкость разделительного конденсатора на входе

Емкость блокировочного конденсатора:

Расчет АЧХ для промежуточного каскада в области нижних частот:

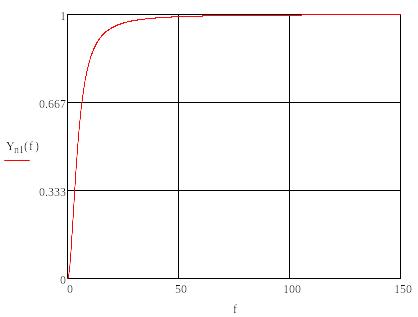

Рисунок 5 – АЧХ промежуточного каскада на нижних частотах

6. Расчёт входного каскада

Рисунок 6 – К265УВ6

Входной каскад выполнен на точно такой же микросхеме, как и промежуточный каскад К265УВ6. Схема останется прежней.

Рассчитаем сопротивление генератора входного каскада:

Рассчитаем сопротивление нагрузки входного каскада:

Требуемое входное сопротивление транзистора с учетом обратной связи:

Сопротивление эмиттерной обратной связи:

Эквивалентная емкость нагрузки останется прежней:

Тогда площадь усиления входного каскада:

Нестабильность усиления промежуточного каскада:

Постоянные времени каскада и корректирующего звена:

Оптимальный коэффициент коррекции:

Расчет АЧХ входного каскада в области верхних частот:

Рисунок 7 – АЧХ входного каскада на верхних частотах

Постоянные времени каскада останутся прежними:

Емкость разделительного конденсатора на входе:

Емкость блокировочного конденсатора:

Расчет АЧХ для входного каскада в области нижних частот:

Рисунок 8 – АЧХ входного каскада на нижних частотах

Расчет общего АЧХ в области верхних частот:

Yvob(f)=Y1v1(f)*Yвпр(f)*Yv2(f)

Yvob(f)=0.985*1*1=0.985

Mvob=1.015

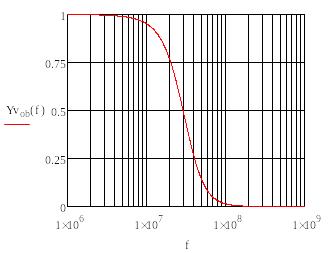

Рисунок 9 – общая АЧХ верхний частот

Расчет общего АЧХ в области нижних частот:

Ynob(f)=Yvihn(f)*Yn1(f)*Yn2(f)

Ynob(fn)=0.954*0.987*0.964=0.908

Mнобщ=1.101

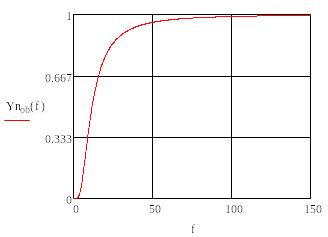

Рисунок 10 – Общая АЧХ на нижних частотах

Общая нестабильность усиления:

Rш1=36.122 Ом

Rш2=1 Ом

Rш3=100.851 Ом
