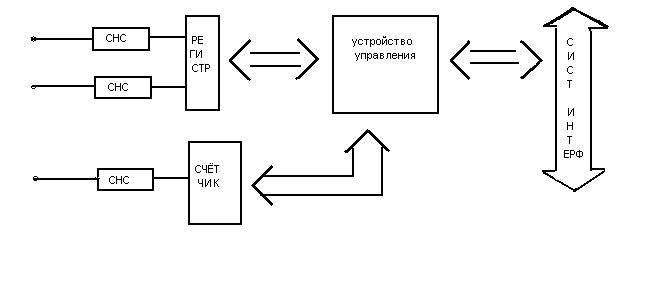

38 Структурные схемы устройств дискретного ввода и вывода

Схема нормализации сигнала ввода

Схема нормализации преобразует входн сигналы представленных в виде тока в сигналы напряжения, и содержат помеха защитную пороговую систему выход напряжения кот ровняется логической 1, Если вход напряжение превышает этот порог. Уст-во управления обеспечивает связь с ЦП и организует управление (внутреннее).

В ряде случаев для управления исполн уст-вами требуется наличие цифровых сигналов.

Например: В шаговый двигатель управляется не электрической величиной, а электрическими импульсами, электродвигатель исполн. механизма так же управляет электр импульсами. Кроме этого, модуль дискретного вывода может формировать последовательность электрических импульсов .кол-во и продолжительность кот может задаваться программой.

Структурная схема устройства дискретного вывода.

Осн ф-ция уст-ва дискретного вывода – это ф-ция ключа, управляющего источником тока или напряжения. Это м/б полупроводник. ключ для коммутации маленьких нагрузок, но с большой скоростью или релейный ключ для коммутации больших нагрузок, но с меньшей скоростью (продолжительность и кол-во импульсов м/задаваться программ.)

Каждый вид выход регистра м/использоваться не зависимо для управления каким-либо технолог. оборудованием.

39. Измери́тельный преобразова́тель — 32 Первичный измерительный преобразователь – измерительный преобразователь, к которому подведена измеряемая величина, т.е. первый в измерительной цепи. Например: термопара в цепи термоэлектрического термометра, сужающее устройство расходометра.

Первичный преобразователь (датчик)

п редставляет собой изготовленный из немагнитного материала (сталь 12Х18Н10Т) участок трубы 1 (рис ), расположенный между полюсами 2 электромагнита, причем магнитное поле направленно перпендикулярно к потоку жидкости. Труба изнутри покрыта изоляционным материалом. Измеряемая жидкость при протекании по трубе пересекает силовые линии магнитного поля. При этом в жидкости, как в движущемся проводнике, индуктируется ЭДС, пропорциональная средней скорости потока, а следовательно, и объемному расходу жидкости. Индуктируемая ЭДС снимается двумя электродами 3, введенными диаметрально в поперечном сечении трубопровода, усиливается и измеряется вторичным прибором. Первичный преобразователь расхода может устанавливаться на горизонтальном, вертикальном или наклонном трубопроводе при условии, что весь объем трубы преобразователя заполнен измеряемой средой. Условный диаметр преобразователя должен быть равен диаметру трубопровода. Допускаются установки преобразователя расхода на трубопроводе с меньшим диаметром через конические патрубки, при этом перед преобразователем должен быть прямолинейный участок трубы длиной не менее пяти, а после него длиной не менее трех диаметров.

40 В распределительной АСУТП на нижних уровнях устанавливаются интеллектуальные программные контроллеры, осуществляющие прием и обработку информации около объекта управления. А функциональны анализ и обобщение выполняет ЭВМ на более высоком уравне. Сопряжение контроллеров и ЭВМ осущ-ся по средствам локальных промышленных сетей, радиальных интерфейсов и соединений типа «кольцо» или «звезда» или их комбинаций.

Центральная станция обслуживает множество контроллеров объединенных через последовательный интерфейс (Bitles), выполняя роль диспетчера сети, может выполнять анализ поступающей информации и управлять в режиме реального времени. Может через сетевой интерфейс обращаться к серверу за необходимыми ресурсами (база данных).

41. Аналого-цифровой преобразователь — устройство, преобразующее входной аналоговый сигнал в дискретный код (цифровой сигнал). Обратное преобразование осуществляется при помощи ЦАП (цифро-аналогового преобразователя, DAC). Как правило, АЦП — электронное устройство, преобразующее напряжение в двоичный цифровой код. Тем не менее, некоторые неэлектронные устройства с цифровым выходом, следует также относить к АЦП, например, некоторые типы преобразователей угол-код. Простейшим одноразрядным двоичным АЦП является компаратор.
