Регуляторы температуры прямого действия типа рт-до (дз), ртп, ртб (рисунок 1)

Рисунок 1 - Регулятор температуры:

1-сильфонное измерительное устройство;

2-задающее устройство (пружина);

3-двухседельный клапан;

4-каппилярная трубка;

5-термометрический баллон

При применении температуры измеряемой среды, изменяется давление термометричес-кого вещества в термометрическом баллоне 5 (рисунок 2). Это давление через каппилярную трубку 4 передается к сильфонному измери-тельному устройству 1 с задающим устройством (пружиной) 2 и преобразовывается в усилие, которое через шток передается 2-х седельному клапану 3.Этот клапан изменяет расход греющего или охлаждающего вещества и в результате чего температура объекта возвращается к заданному значению. Такого типа регуляторы принимают для регулирования температуры от 20 до 120 °С. Диаметр условного прохода клапана составляет от 25 до 50мм. Если регулирование температуры осуществляется греющим веществом, то применяют прямой клапан, а если охлаждающим – обратный клапан.Часть такой регулятор используют для регулирования температуры воды на выходе из охлаждаемых деталей металлургических печей.Регулятор давления прямого действия типа РД-32 (25) (40)

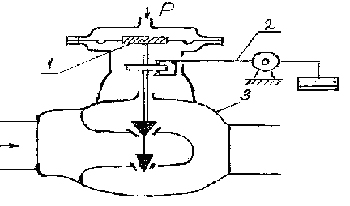

Рисунок 19 - Регулятор давления1-мембранное измерительное устройство;2-рычажное грузовое устройство;3-двухседельный клапан.Давление подается на вход регулятора (рисунок 2) и воздействует на мембранное измерительное устройство 1. Создание давление усилие деформирует мембрану, которая жестко связана со штоком. Вес штока уравновешивается грузом рычажного устройства 2. Шток перемещается вместе с тарелками клапана 3 и тем самым изменяет его проходное сечение, приводя систему в состояние динамического равновесия, т.к. изменяется расход среды, а следовательно и давление до заданного значения.

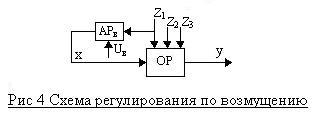

1 7. Классификация автоматических систем регулированияДля обеспечения нормальной работы различных по назначению и конструкции аппаратов и установок химической промышленности необходимо регулировать технологические параметры: температуру, давления, расход, уровни, концентрации и др. Автоматические системы регулирования (АСР), используемые для этой цели, классифицируют по нескольким характерным признакам.По принципу регулирования АСР делятся на действующие: по отклонению;по возмущению;по комбинированному принципу;

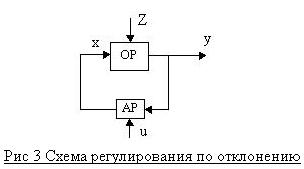

Принцип регулирования по отклонению.В системах, работающих по отклонению регулируемой от заданного значения (рис. 3), возмущение z вызывает отклонение текущего значения регулируемой величины y_т от ее заданного значения u_з. Автоматический регулятор АР сравнивает значения y и u, при их рассогласовании вырабатывает регулирующее воздействие x соответствующего знака, которое через исполнительное устройство (на рис. Не показано) подается на объект регулирования ОР, и устраняет это рассогласование. В системах регулирования по отклонению для формирования регулирующих воздействий необходимо рассогласование, в этом состоит их недостаток, поскольку задача регулятора состоит именно в том, чтобы не допускать рассогласование. Однако на практике такие системы получили преимущественное распространение, т.к. регулирующее воздействие в них осуществляется независимо от числа, вида и места появления возмущающих воздействий. Системы регулирования по отклонению являются з амкнутыми.
