Билет №43

1. Классификация плунжерных глубинных насосов.

Насосы разделяются на невставные или трубные и вставные. Основные особенности их состоят в следующем.

Невставные насосы. Цилиндр спускается в скважину на насосных трубах без плунжера. Плунжер спускается отдельно на насосных штангах. Плунжер вводится в цилиндр вместе с подвешенным к плунжеру всасывающим клапаном. Чтобы плунжер

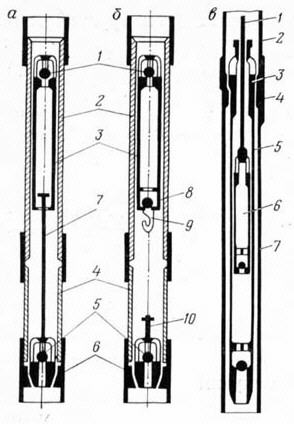

Рис. 10.2. Принципиальная схема скважинных штанговых насосов:

а - невставной насос с штоком типа НГН-1; б - невставной насос с ловителем типа НГН-2;

1 - нагнетательные клапаны, 2 - цилиндры, 3 - плунжеры; 4 - патрубки-удлинители, 5 - всасывающие клапаны, 6 - седла конусов, 7 - захватный шток, 8 - второй нагнетательный клапан, 9 - ловитель, 10 - наконечник для захвата клапана; в - вставной насос типа НГВ-1: 1 - штанга, 2 - НКТ, 3 - посадочный конус, 4 - замковая опора, 5 - цилиндр, 6 - плунжер, 7 - направляющая трубка

довести до цилиндра насоса без повреждений через трубы, последние должны иметь внутренний диаметр больше наружного диаметра плунжера (примерно на 6 мм). Для извлечения невставного насоса в случае замены или ремонта необходимо сначала извлечь штанги с висящим на их конце плунжером, а затем насосные трубы с висящим на их конце цилиндром насоса.

Вставные насосы. Цилиндр в сборе с плунжером и клапанами спускается на штангах. В этом случае на конце насосных труб заранее устанавливается специальное посадочное устройство - замковая опора, на которой происходит посадка и уплотнение насоса. Для извлечения вставного насоса в случае ремонта достаточно извлечь только штанги, вместе с которыми извлекается весь насос.

Поскольку при вставном насосе через трубы данного диаметра пропускается не только плунжер, но и цилиндр вместе с кожухом, то диаметр плунжера вставного насоса должен быть намного меньше диаметра трубного. Поэтому подача вставного насоса при трубах данного диаметра всегда меньше подачи невставного.

2. Принципиальная схема гравитационного осаждения.

Рассмотрим на примере:Горизонтальный сепаратор. На рис. приведены общий вид и разрез горизонтального сепаратора, в котором частицы жидкости оседают под действием как гравитационных, так и инерционных сил. Этот сепаратор работает следующим образом.

Рис.. Общий вид и разрез горизонтального сепаратора: 1 – ввод газонефтяной смеси; 2 – диспергатор; 3 – наклонные плоскости; 4 – жалюзийная насадка-каплеуловитель; 5 – перегородка для выравнивания потока газа; 6 – выход газа; 7 – люк; 8 – регулятор уровня; 9 – поплавковый уровнедержатель; 10 – сброс грязи; 11 – перегородка для предотвращения прорыва газа; 12 – сливная трубка

Нефтегазовая смесь, подаваемая в патрубок 1, вначале попадает в диспергатор газа 2, где происходит дробление (диспергирование) нефтегазовой смеси. Диспергирование нефти приводит к существенному увеличению поверхности контакта нефть-газ, в результате чего происходит интенсивное выделение газа из нефти. Однако глубокое отделение газа от нефти получается в том случае, когда выделившийся в трубопроводе газ отделяется от нефти до подхода к сепаратору. После диспергатора из газа под действием гравитационных сил значительная часть капельной нефти оседает на наклонные плоскости 3, а незначительная часть ее в виде мельчайших капелек уносится основным потоком газа. Для изменения структуры потока наклонные плоскости следует выполнять с уступами (порогами), способствующими выделению газа из жидкости.

Основной поток газа вместе с мельчайшими частицами нефти, не успевшими осесть под действием силы тяжести, встречает на своем пути жалюзийную насадку 4, в которой происходят "захват" (прилипание) капелек жидкости и дополнительное отделение их от газа; при этом образуется пленка, стекающая в поддон, из которого по трубе 12 она попадает под уровень жидкости, в сепараторе.

На рис.3.7. в верхней части сепаратора показана в увеличенном размере капелька К и действующие на нее силы, а в нижней части сепаратора – увеличенный пузырек газа П и также силы, действующие на него.

Осаждение частиц жидкости в гравитационном сепараторе происходит в основном по двум причинам.

1- Резкое снижение скорости газового потока.

2- разность плотностей газовой и жидкой фазы

Для эффективной сепарации необходимо, чтобы скорость движения газового потока была меньше скорости осаждения

ω_г<ω_частиц

При расчете принимаются следующие допущения

1- Частица жидкости имеет форму шара на который действуют две силы

R

mg

2- На движение частицы не оказывает влияние другие частицы

3-Сила сопротивления уравновешивает силу тяжести и частица движется с постоянной скоростью осаждения

Режим движения частицы

1- Re < 2 –Ламинарный режим осаждения Сам эффективный режим

ωч=	dч2(ρч-ρс)g
	18μc
