41.Электродинамические ваттметры.

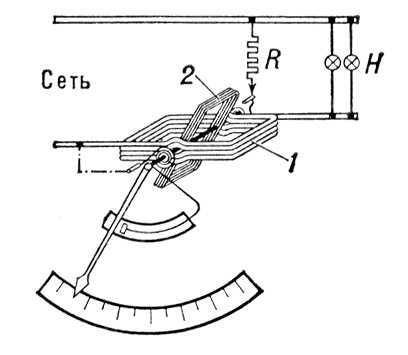

1,2 – подвижная и неподвижная катушка

Электродинамический прибор – измерительный прибор, принцип действия которого основан на механическом взаимодействии двух проводников при протекании по ним электрического тока. Электродинамические измерительные механизмы используют также для измерения мощности (ваттметры). При этом через неподвижную катушку пропускают ток, пропорциональный току, а через подвижную — ток, пропорциональный напряжению в измеряемой цепи. Показания прибора пропорциональны активному или реактивному значению электрической мощности.

Ваттметр – прибор для измерения мощности электрического тока в ваттах. Наиболее распространены электродинамические ваттметры, механизм которых состоит из неподвижной катушки, включенной последовательно с нагрузкой (цепь тока), и подвижной катушки, включенной через большое добавочное сопротивление R параллельно нагрузке (цепь напряжения). Работа ваттметра основана на взаимодействии магнитных полей подвижной и неподвижной катушек при прохождении по ним электрического тока. При этом вращающий момент, вызывающий отклонение подвижной части прибора и соединённой с ней стрелки (указателя), при постоянном токе пропорционален произведению силы тока на напряжение, а при переменном токе — также косинусу угла сдвига фаз между током и напряжением.

Электродинамические ваттметры, являющиеся наиболее распространенными, одинаково пригодны как для постоянного, так и для переменного тока.

Электродинамические ваттметры выполняются с одним или двумя значениями номинальных токов последовательной цепи. В последнем случае неподвижная катушка ваттметра имеет обмотку, состоящую из двух одинаковых частей - секций, которые при нижнем значении номинального тока соединяются последовательно, а при верхнем значении тока, в 2 раза большем, соединяются параллельно.

Электродинамические ваттметры являются обычно лабораторными приборами высоких классов точности и выпускаются на несколько пределов измерения по току и напряжению, чаще всего два предела по току, например 5 и 10 А, и три по напряжению - 30, 150 и 300 В.

Электродинамические ваттметры применяются для измерения мощности в цепях постоянного тока и цепях переменного тока частотой до нескольких тысяч герц.

Электродинамические ваттметры применяют также для измерения мощности в цепи однофазного тока, причем они показывают его активную мощность.

42.Трехфазные электродинамические ваттметры.

Мощность в трёхфазных цепях измеряют трёхфазными ваттметрами, которые представляют собой конструктивное объединение трёх (двух) механизмов однофазных ваттметров Подвижные катушки трёхфазных ваттметров укрепляют на общей оси, чем достигается суммирование создаваемых ими вращающих моментов. В цепи высокого напряжения ваттметр включают через измерительные трансформаторы (тока и напряжения).

Для измерения активной мощности в трехфазных цепях промышленных установок широкое применение находят двухэлементные трехфазные электродинамические и ферродинамические ваттметры, которые содержат в одном корпусе два измерительных механизма и общую подвижную часть. Катушки обоих механизмов соединены между собой по схемам, соответствующим рассмотренному методу двух ваттметров. Показание двухэлементного ваттметра равно активной мощности трехфазного приемника.
