2.5.3. Описание лицевой панели осциллографа

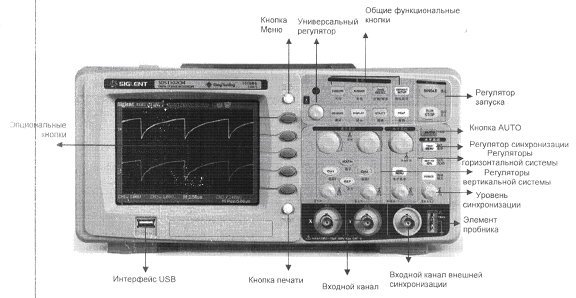

На рисунке 10 показаны регуляторы и кнопки передней панели осциллографа

.

Рис.10 Органы управления на лицевой панели осциллографа

Меню и некоторые основные кнопки управления

• Кнопки выбора каналов (CH1, CH2). При нажатии кнопки канала включается или выключается данный канал и открывается меню опций канала. Когда канал включен соответствующая кнопка будет гореть.

• HORI MENU. Открывает меню горизонтальной системы. Это меню используется для отображения осциллограммы сигнала и увеличения любого ее сегмента.

• TRIG MENU. Открывает меню системы синхронизации.

• MEASURE. Открывает меню параметров измерения.

• DISPLAY. Открывает меню режима отображения. Здесь настраиваются стили сети координат и осциллограмм .

• UTILITY. Открывает меню утилит. Используется для конфигурации таких функций меню как звук, язык, счетчик и т.д.

• AUTO. При нажатии этой кнопки осциллограф автоматически установит регуляторы в положение, которое больше всего подходит для отображения входных сигналов.

• RUN/STOP. Эта кнопка активирует непрерывное отображение сигнала или прекращает его.

• SINGLE. При нажатии этой кнопки осциллограф отображает однократный сигнал и прекращает запись.

Автоматическая настройка

Нажатие кнопки «AUTO» на передней панели приводит к открытию дополнительного меню в правой части экрана (рис.11). Чтобы выбрать нужную форму сигнала, необходимо нажать соответствующую кнопку справа от экрана.

Рис.11 Экран осциллографа

Меню функции автоматической настройки:

- много периодов сигнала. Автоматическая настройка экрана и отображение нескольких периодов сигнала.

- один период. Автоматическая настройка экрана и отображение одного периода сигнала.

- передний фронт. Автоматически настраивает и показывает время нарастания сигнала.

- задний фронт. Автоматически настраивает и показывает время спада сигнала.

- отмена настроек. Осциллограф воспроизводит предыдущие настройки.

Автоматическая настройка определяет источник синхронизации исходя из следующих условий:

- если сигналы подаются на несколько каналов, выбирается канал минимальной частоты;

- сигналы отсутствуют, при запуске функции автоматической настройки отображается сигнал с наименьшим номером;

- сигналы отсутствуют и каналы не отображаются. Осциллограф будет отображать и использовать канал 1.

Вертикальная система

Регуляторы вертикальной системы могут использоваться для отображения сигнала, настройки шкалы и положения осциллограммы.

Каналы CH1, CH2. Некоторые опции меню каналов:

Coupling (связь по входу). - DC - пропускается переменная и постоянная составляющая сигнала. AC – не пропускается постоянная составляющая входного сигнала и ослабляются сигналы ниже 10Гц. GND – отключается заземлении входного сигнала.

Volts/Div – выбирает разрешение регулятора Volts/Div (Грубая настройка с шагом 1-2-5 или точная подстройка с маленьким шагом)

Next Page – переход ко второй странице меню.

Input – установка значения входного сопротивления (1Мом или 50МОм)

Горизонтальная система

К горизонтальной системе относится кнопка «HORI MENU» и два регулятора.

Регуляторы горизонтальной системы могут использоваться для изменения горизонтальной шкалы и положения сигналов. Показание горизонтального положения обозначает время, представленное центром экрана, используя в качестве нуля время запуска развертки. При изменении масштаба горизонтальной шкалы осциллограмма будет растягиваться или сжиматься относительно центра экрана. изменение производится регулятором «с/дел».

Система синхронизации

Меню функции синхронизации:

Type – тип синхронизации: по фронту (Edge), видеосигналом (Video), по длительности импульса(Pulse), по скорости нарастания/спада(Slope), попеременно(Alternative).

Source – источник синхронизации. Возможны следующие источники:

- CH1, CH2 – использует для синхронизации сигнал с первого или со второго канала осциллографа соответственно;

- EXT – использует сигнал, подаваемый на разъем EXT TRIG передней панели;

- EXT/5 – аналогично опции EXT, однако ослабляет сигнал в 5 раз;

- AC Line – использует в качестве источника синхронизации сигнал из сети электропитания.

Slope – запуск по переднему или заднему фронту сигнала синхронизации. Возможен запуск и по переднему и по заднему фронту.

Mode – режим синхронизации. Auto – автоматически. Normal – ждущая синхронизация. Single – однократная синхронизация.
