2.4.3. Описание лицевой панели генератора

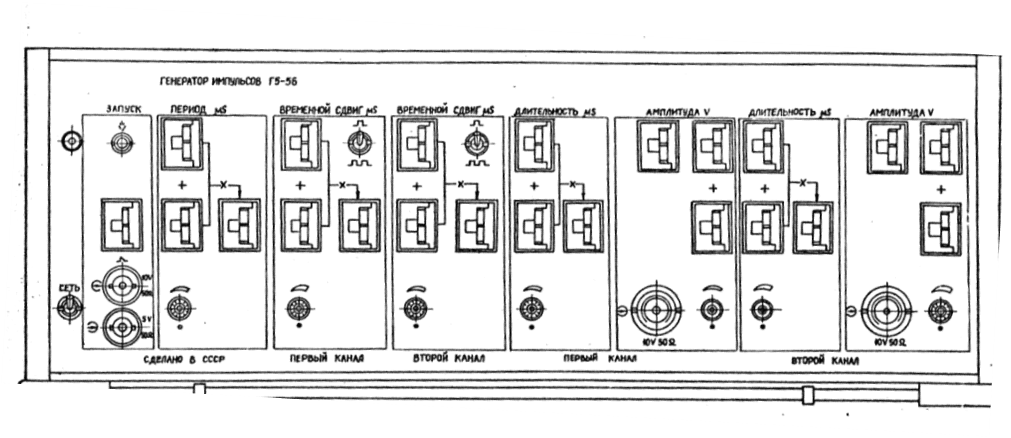

Схема органов управления, размещенных на его лицевой панели, приведена на рис.8.
Рис.8 Органы управления на лицевой панели генератора Г5-56
В генераторе Г5-56 имеются следующие органы управления:
1) Тумблер «сеть» включения напряжения питания.
2) Группа органов управления, объединенных названием «Запуск», куда входят:
-
гнездо
- для подачи сигналов внешнего запуска;
-
гнездо
- с которого снимается синхроимпульс;
- Переключатель на 6 положений, который обеспечивает следующие режимы по запуску:
-
режим внешнего запуска генератора
синусоидальным напряжением;
-
режим внешнего запуска генератора
импульсами положительной полярности;
-
режим внешнего запуска генератора
импульсами отрицательной полярности;
-
режим внутреннего запуска генератора;
-
режим разового пуска;
кнопка
- разовый механический пуск.
3) Группа органов управления, объединенных под названием «ПЕРИОД, µS», куда входят:
- переключатель на 10 положений от 1 до 10 через 1;
- переключатель на 10 положений от 0 до 0,9 через 0,1;
-
ручка
-
переключатель множителя с гравировкой
,
1, 10,
,
,
,
.
4) Группа органов управления, объединенных названием «временный сдвиг, µS» и «длительность µS»
куда
входят аналогичные переключатели, ручка
с гравировкой
и тумблер
позволяющий выбирать режим парных или
одиночных импульсов.
Отсчет величины установленного периода, временного сдвига или длительности производится следующим образом:
- к показаниям переключателя от 1 до 10 следует прибавить показания переключателя от 0 до 0,9 и полученное значение умножить на показания переключателя множителя. Полученное значение будет иметь размерность «µS».
Ручка при этом должна быть повернута влево до упора.
В случае необходимости корректировки значения в малых пределах, корректировка производится ручкой .
5) Группа органов управления, объединенных названием «АМПЛИТУДА, V», куда входят:
- переключатель полярности и вида выходных импульсов на 4 положения:
-
положительный опрокинутый импульс;
-
положительный нормальный импульс;
-
отрицательный нормальный импульс;
-
отрицательный опрокинутый импульс.
-переключатели установки амплитуды импульса с гравировкой от 1 до 10, и от 0 до 0,9.
-ручка предназначена для плавного изменения амплитуды в пределах 0,1В в сторону увеличения.
Отсчет установленной величины амплитуды импульса производится путем суммирования показаний переключателей от 1 до 10В и от 0 до 0,9В.
2.5. Осциллограф цифровой siglent sds1000c
2.5.1. Внешний вид осциллографа

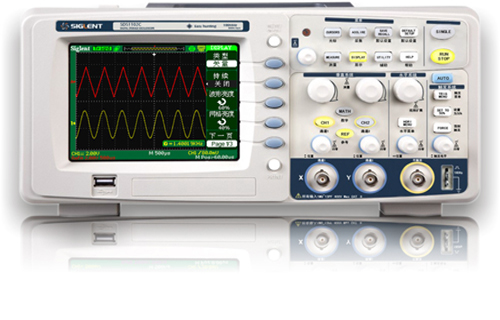

Внешний вид осциллографа Siglent SDS1000C представлен на рис.9
Рис.9 Внешний вид осциллографа Siglent SDS1000C
2.5.2. Назначение и краткие технические характеристики
Осциллограф прибор, предназначенный для исследования (наблюдения, записи; также измерения) амплитудных и временных параметров электрического сигнала, подаваемого на его вход, либо непосредственно на экране либо записываемого на фотоленте
Цветной жидкокристаллический TFT дисплей, четкое и стабильное отображение сигналов.
Функция экранной заставки: от 1 минуты до 5 часов
Двухканальный — полоса пропускания канала: 25 МГц.
Частота дискретизации в реальном времени 500 Мвыб./с.
Глубина памяти 4000 точек
Режимы запуска синхронизации: по фронту, импульсу, видеосигналом, скорости нарастания/спада и попеременно.
Уникальная функция цифрового фильтра и функция регистратора сигналов
Функция «прошел/не прошел»
Автоматическое измерение 32 параметров.
Курсорные измерения применяются в ручном режиме, в режиме слежения и в автоматическом режиме.
Сигнал канала и изображение БПФ осциллограммы на разделенном экране.
Всплывающие меню.
Многоязычный пользовательский интерфейс.
Поддерживает интерактивную многоязычную справочную систему.
