4.2. Виды
Устанавливаются следующие названия видов, получаемых на основных плоскостях проекции
Вид спереди (главный вид);
Вид сверху;
Вид слева;
Вид справа;
Вид снизу;
Вид сзади.

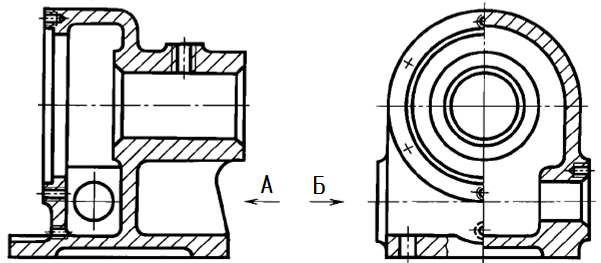

2. Если виды слева, справа, снизу, сверху, сзади не находятся в непосредственной проекционной связи с главным изображением (видом или разрезом, изображенным на фронтальной плоскости проекций), то направление проецирования должно быть указано стрелкой около соответствующего изображения. Над стрелкой и над полученным изображением (видом) следует нанести одну и туже прописную букву.
Чертежи оформляют также, если перечисленные виды отделены от главного изображения другими изображениями или расположены не на одном листе с ним.
Когда отсутствует изображение, на котором может быть показано направление взгляда, название видов подписывают.
3. Если какую либо часть предмета невозможно показать на перечисленных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, непараллельных основным плоскостям проекций.

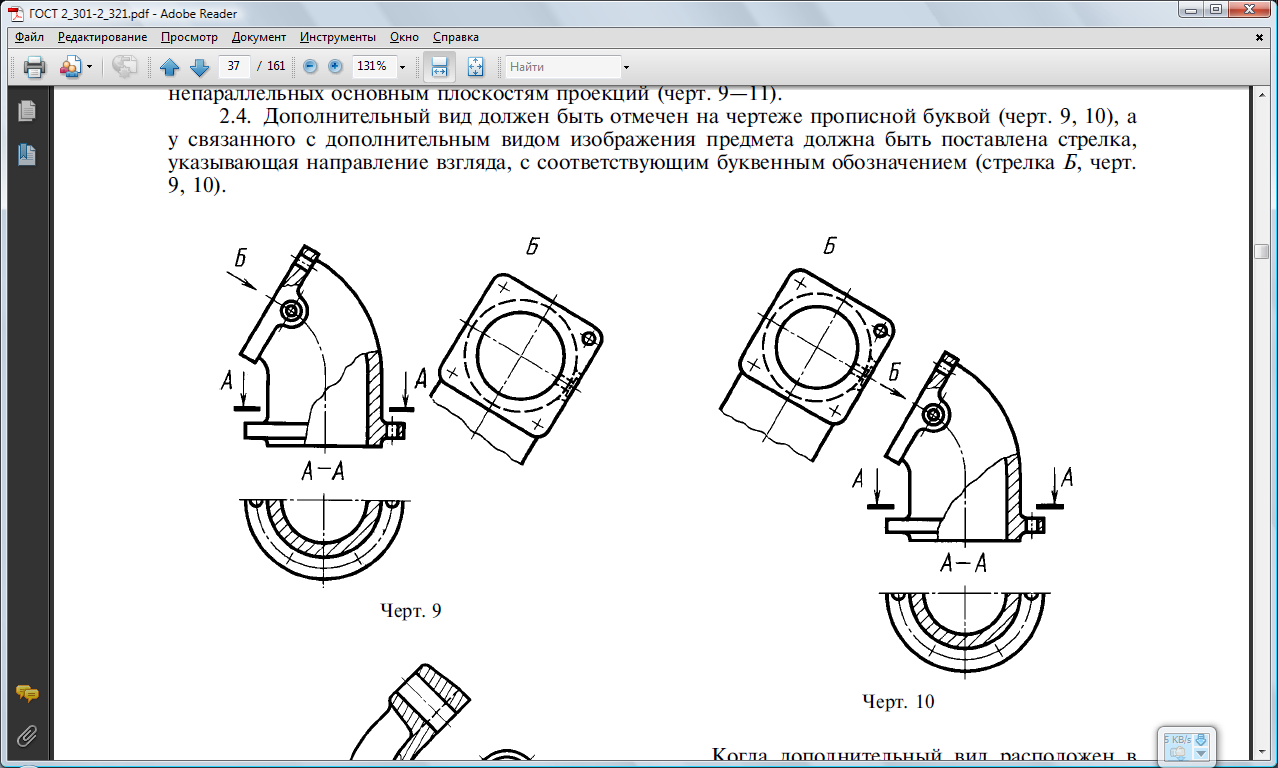

4. Дополнительный вид должен быть отмечен на чертеже прописной буквой, а связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направления взгляда, с соответствующим буквенным обозначением

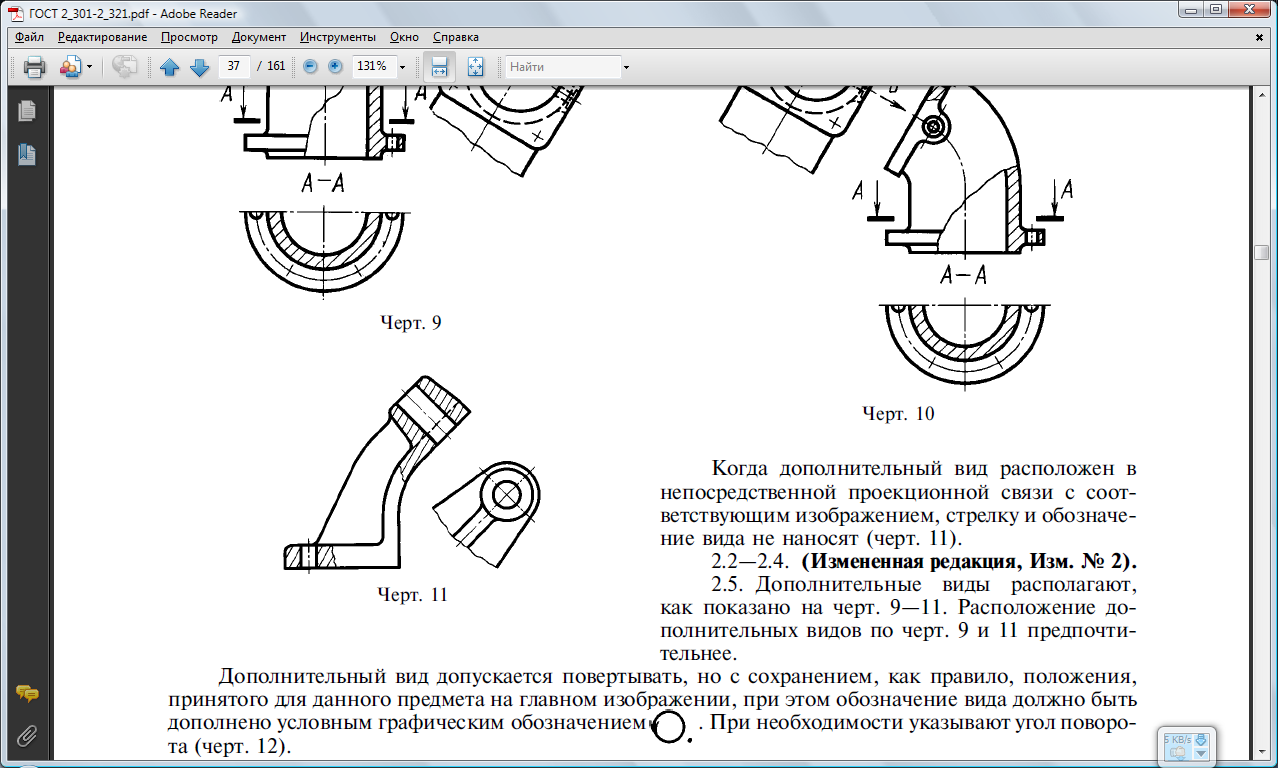

Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и обозначение вида не ставят

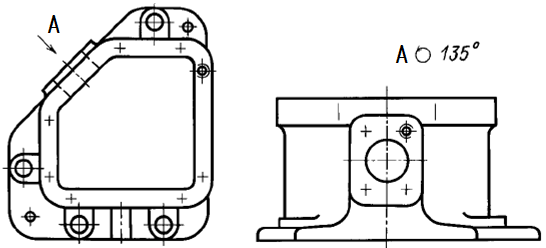

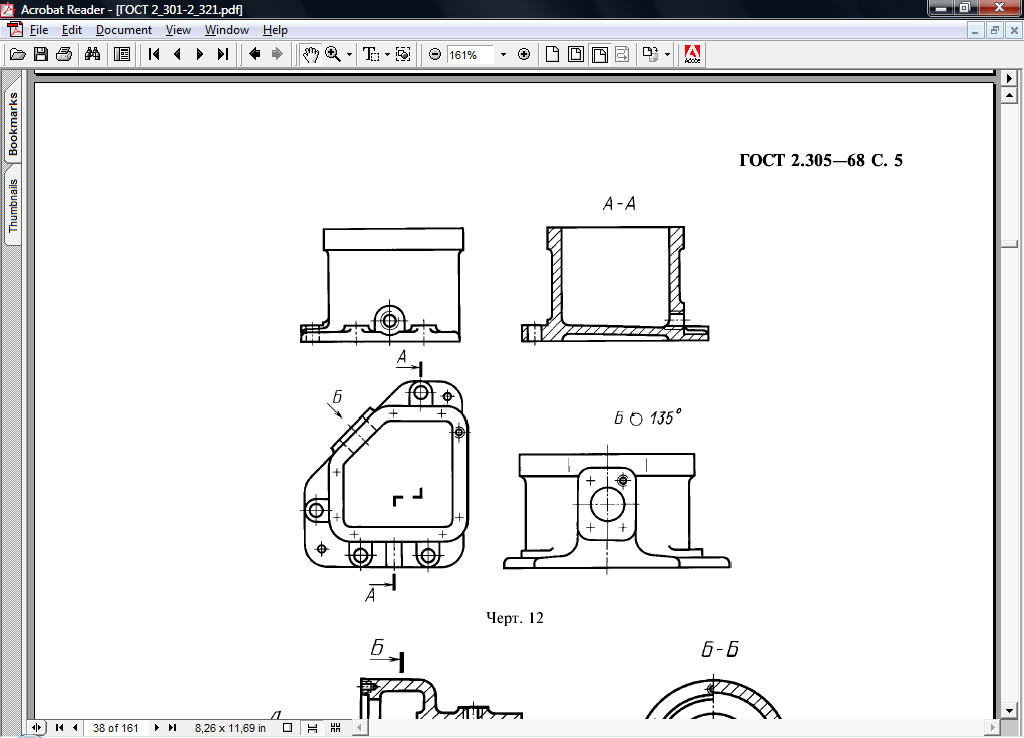

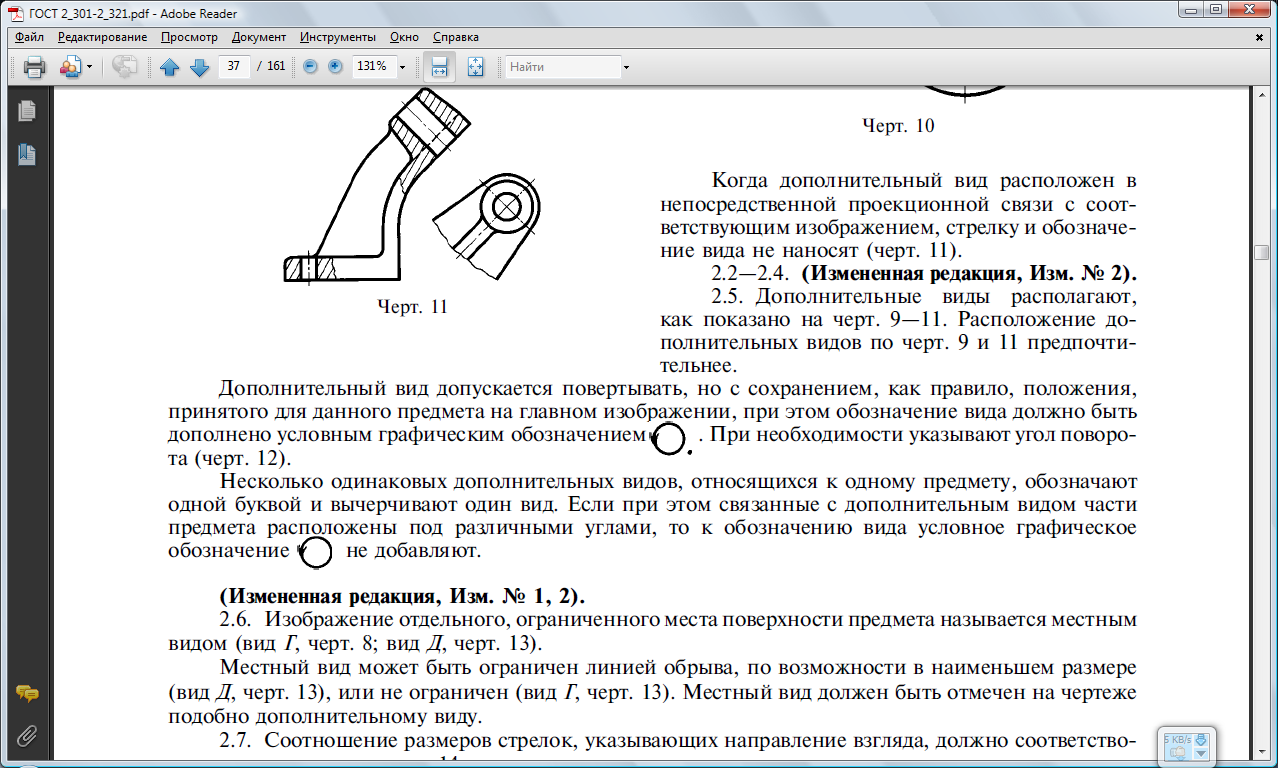

5. Дополнительный
вид допускается повертывать, но с
сохранением как правило, положения,
принятого для данного для данного
предмета на главном изображении, при
этом обозначение вида должно быть
дополнено условным графическим
изображением
.
При необходимости показывают угол поворота.
Несколько одинаковых дополнительных видов, относящихся к одному предмету, обозначают одной буквой и вычерчивают один вид.
Если при этом связанные с дополнительным видом части предмета расположены под различными углами, то к обозначению вида условное графическое обозначение не добавляю.
6. Изображение отдельного, ограниченного места поверхности предмета называется, местным видом
6. Местный вид может быть ограничен линией обрыва (А), по возможности в наименьшем размере, или не ограничен (Б).
Местный вид должен быть отмечен на чертеже подобно дополнительному виду.

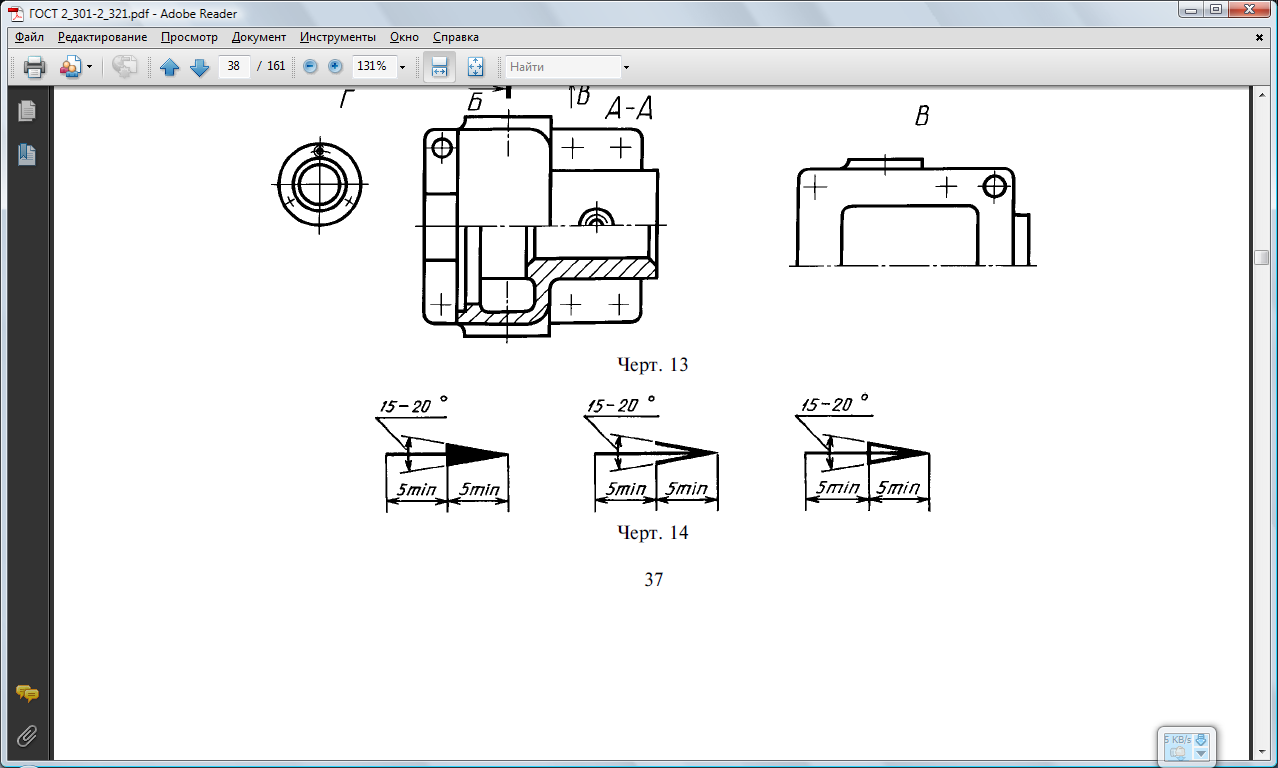

7. Соотношение размеров, указывающих направление взгляда должно соответствовать приведенному на чертеже.

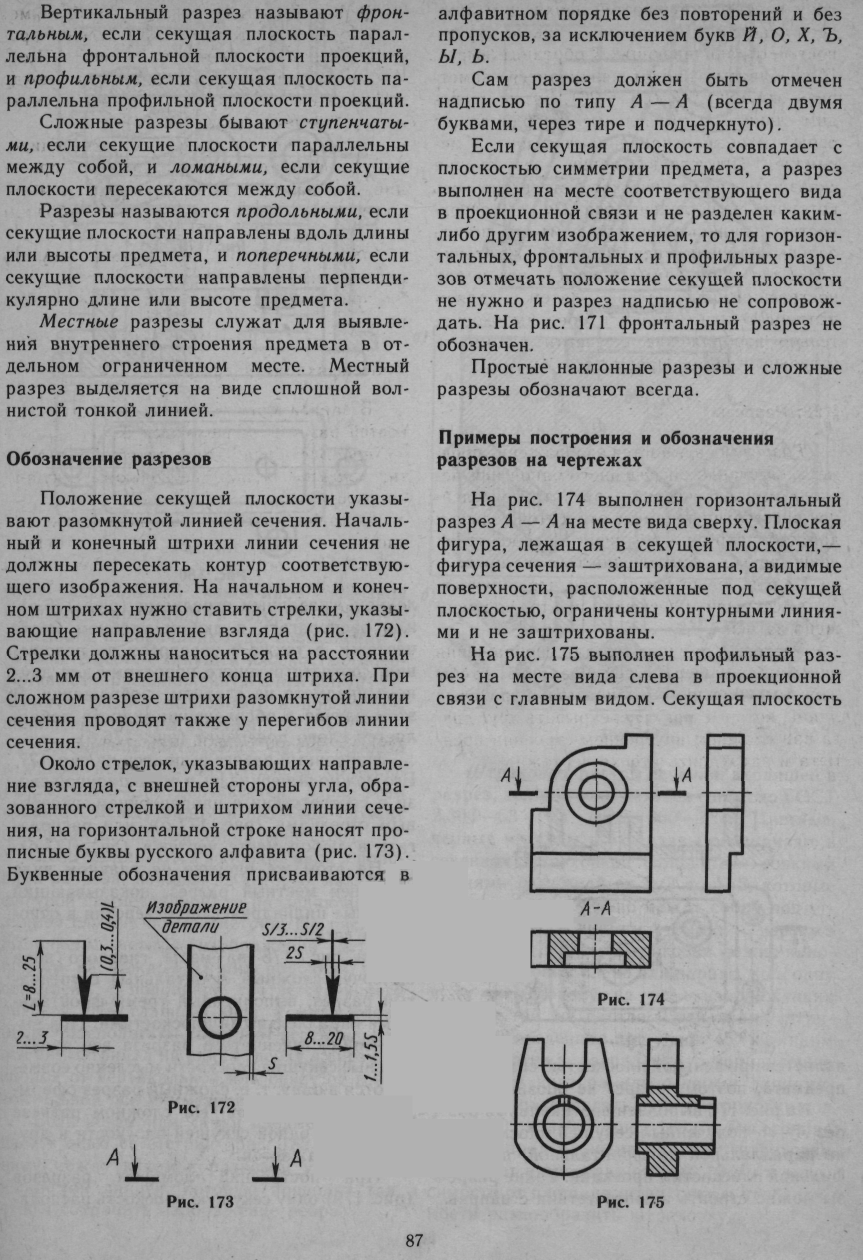

4.3. Разрезы (гост 2.305-2008 Изображения – виды, разрезы, сечения)

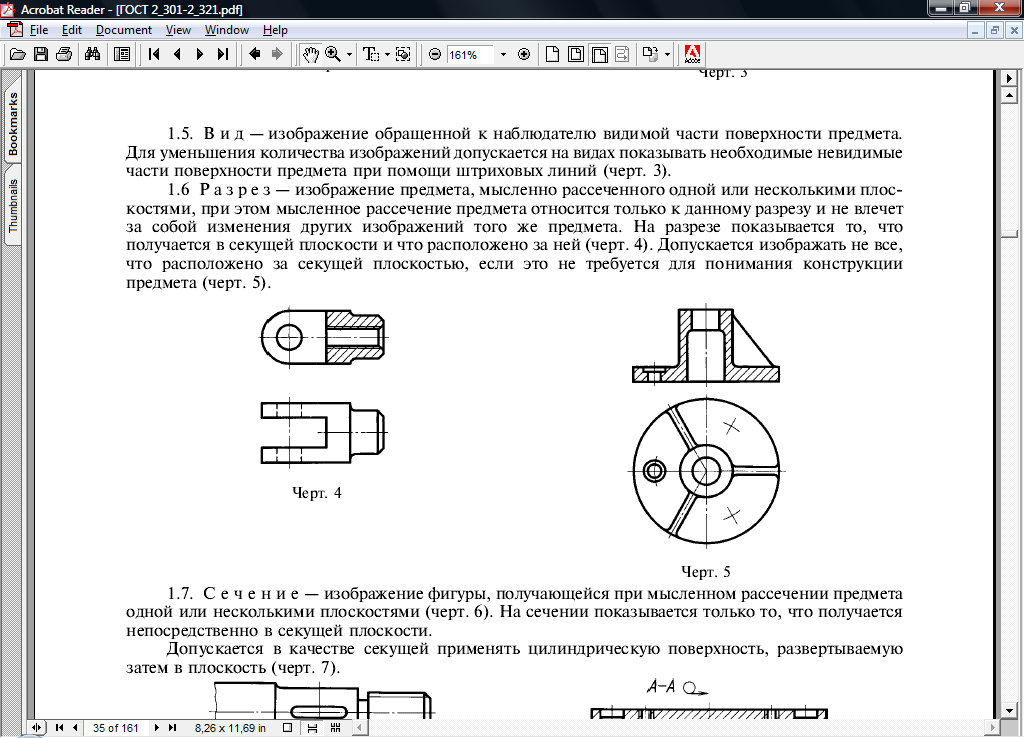

Разрез предмета (разрез): Ортогональная проекция предмета, мысленно рассеченного полностью или частично одной или несколькими плоскостями для выявления его невидимых поверхностей.

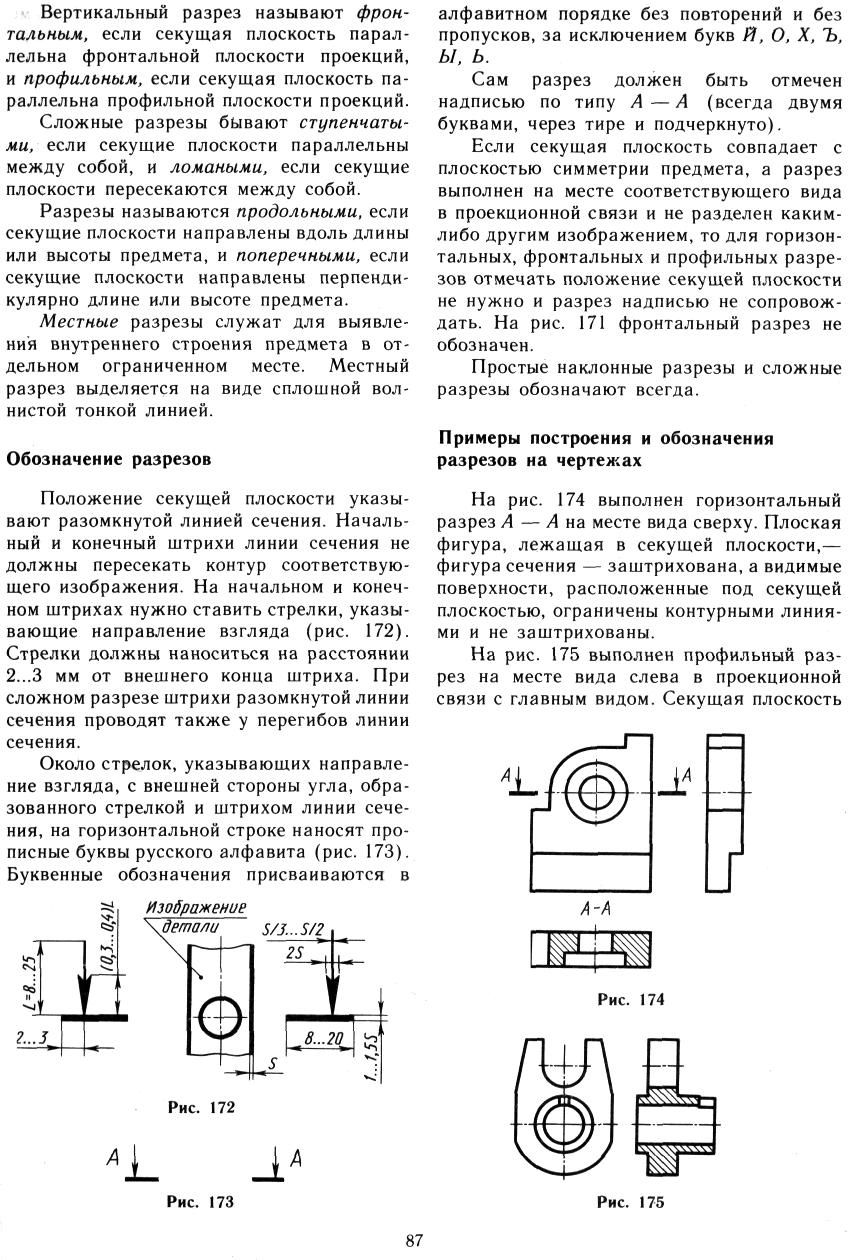

Положение секущей плоскости указывают разомкнутой линией.
Начальный и конечный штрих не должны пересекать контур соответствующего сечения
На начальном и конечном штрихах нужно ставить стрелки, указывающие направление взгляда
Стрелки должны наноситься на расстоянии 2…3 мм от внешней внешнего конца штриха.
Около стрелок, указывающих направление взгляда, с внешней стороны угла, образованного стрелкой и штрихом линии сечения, на горизонтальной строке наносят прописными буквы русского алфавита.
Буквенные обозначения присваиваются в алфавитном порядке без повторений и без пропусков, за исключением букв Й, О, Х, Ъ, Ы, Ь.
При сложном разрезе штрихи разомкнутой линии сечения проводят также у перегибов линии сечения.

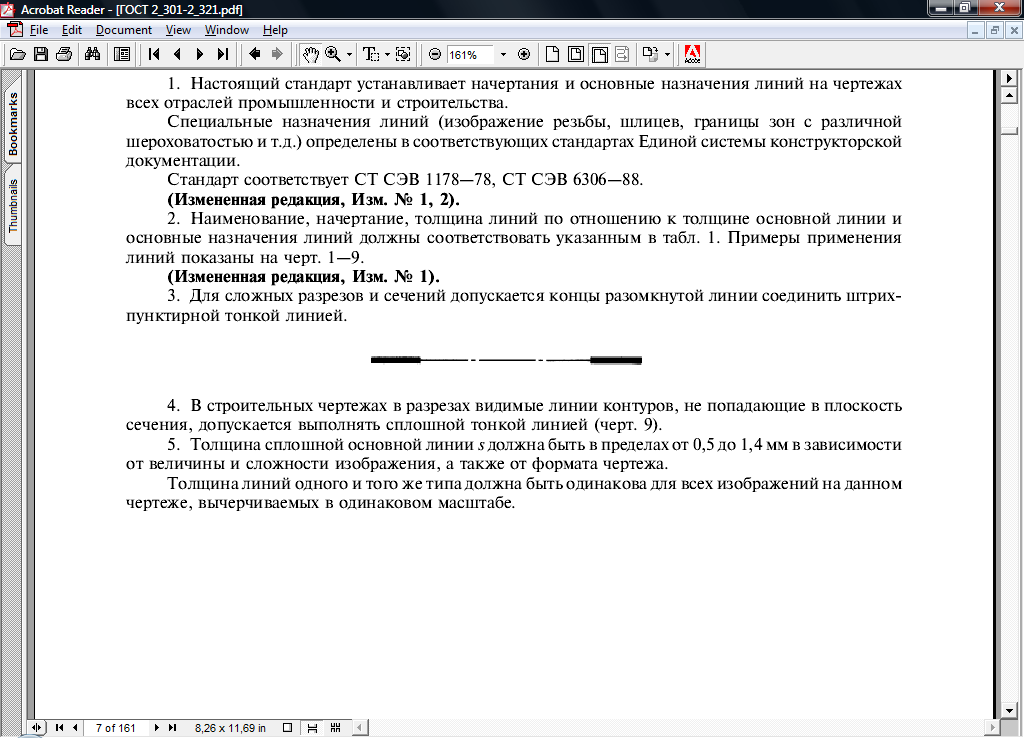

Для сложных разрезов и сечений допускается концы разомкнутой линии соединять штрихпунктирной тонкой линией
Разрезы разделяются, в зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций, на:
горизонтальные – секущая плоскость параллельна горизонтальной плоскости проекций;
вертикальные – секущая плоскость перпендикулярна горизонтальной плоскости проекций;
наклонные – секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого.
Пример горизонтального разреза: А-А
Пример вертикального разреза: А-А
Пример наклонного разреза: А-А
В зависимости от числа секущих плоскостей разрезы разделяются на:
простые — при одной секущей плоскости;
сложные — при нескольких секущих плоскостях.

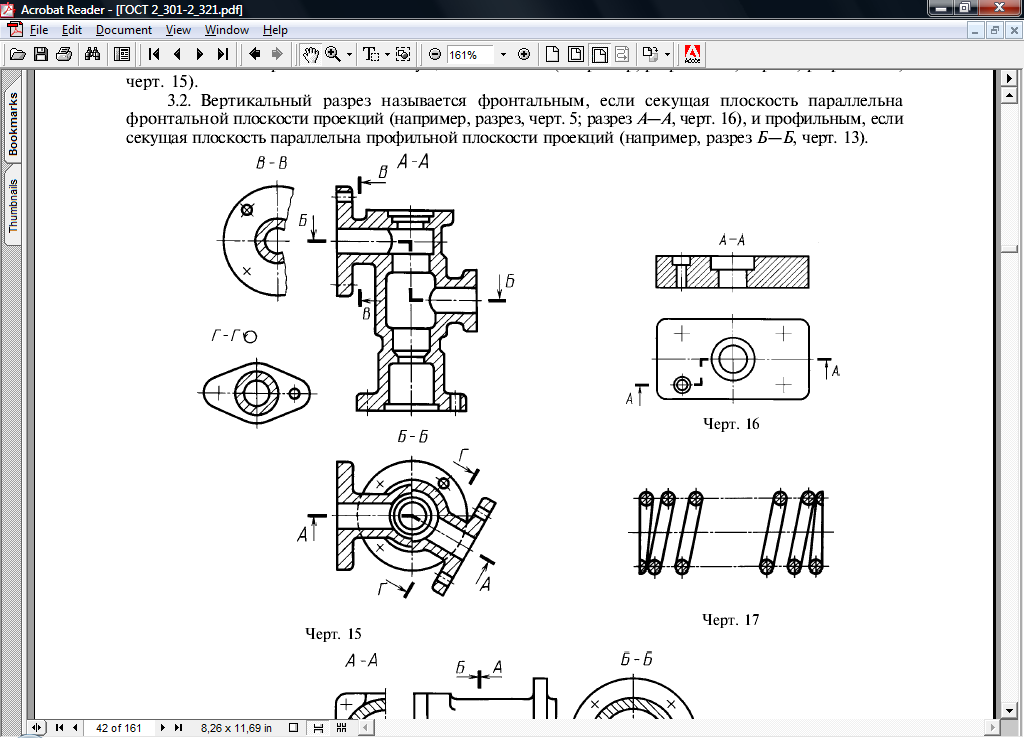

Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций, и профильным, если секущая плоскость параллельна профильной плоскости проекций
Пример простого разреза
Сложные разрезы бывают ступенчатыми и ломаными.
Ступенчатый разрез, если секущие плоскости параллельны

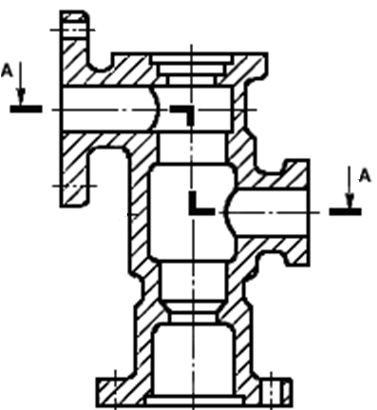

Ломаный разрез, если секущие плоскости пересекаются
Разрезы называются продольными, если секущие плоскости направлены вдоль длины или высоты предмета,
и поперечными, если секущие плоскости направлены перпендикулярно длине или высоте предмета.
Положение секущей плоскости не отмечают и разрез надписью не сопровождают для горизонтальных, фронтальных и профильных разрезов, если секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями.
Фронтальным и профильным разрезам, как правило, придают положение, соответствующее принятому для данного предмета на главном изображении чертежа.
Горизонтальные, фронтальные и профильные разрезы могут быть расположены на месте соответствующих основных видов

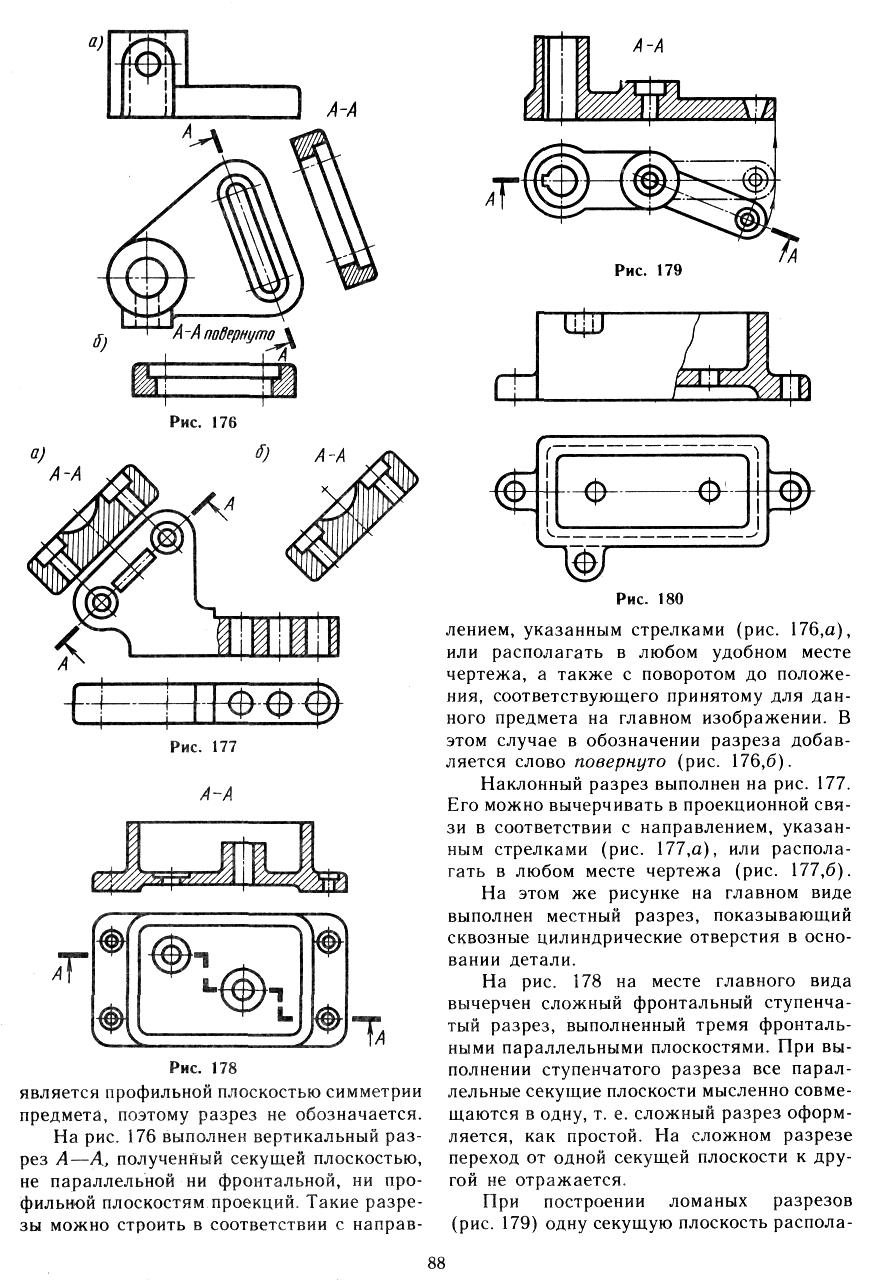

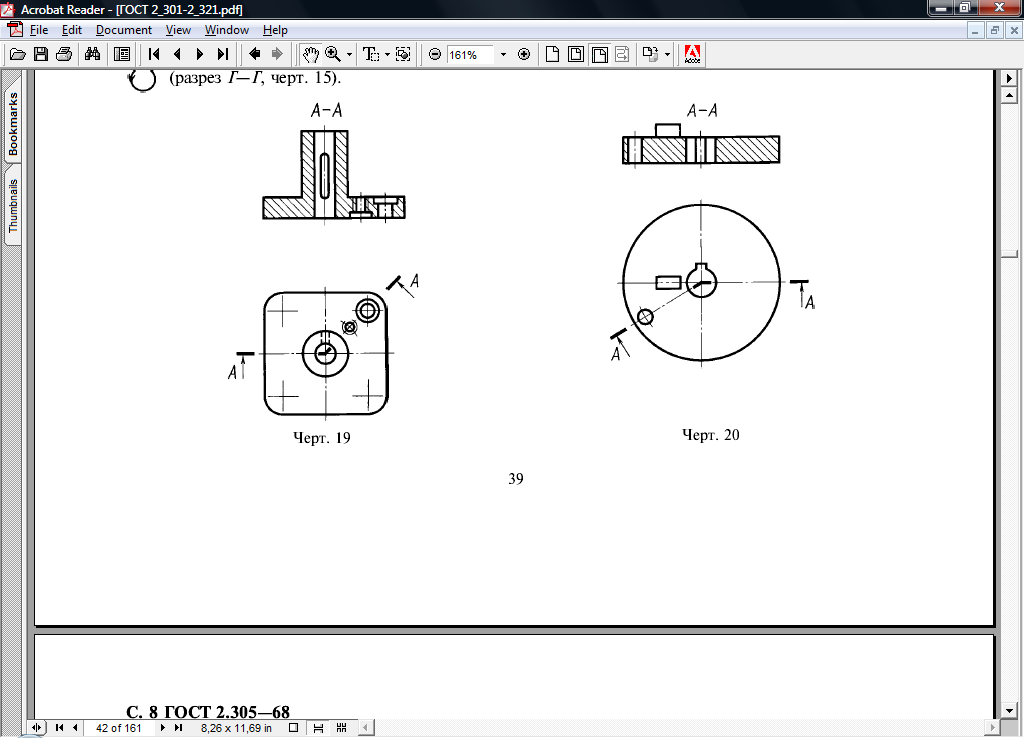

Вертикальный разрез, когда секущая плоскость непараллельна фронтальной или профильной плоскостям проекций, а также наклонный разрез должны строиться и располагаться в соответствии с направлением, указанным стрелками на линии сечения.

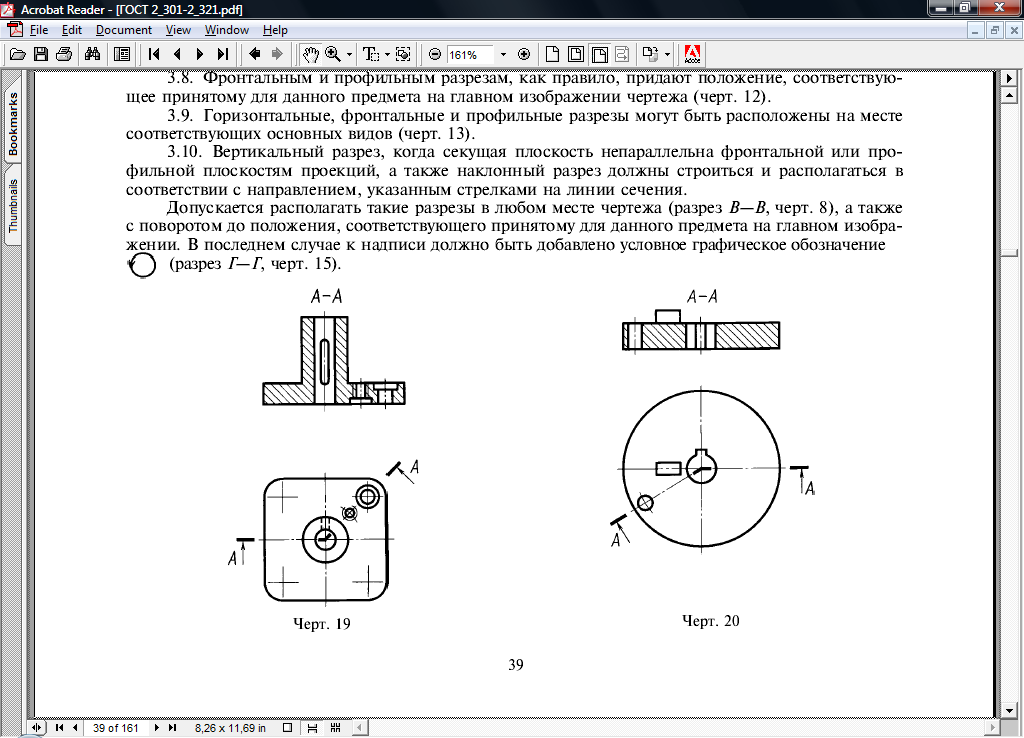

Допускается располагать такие разрезы в любом месте чертежа (разрез А-А)
Допускается
показывать их также с поворотом до
положения, соответствующего принятому
для данного предмета на главном
изображении. В последнем случае к надписи
должно быть добавлено условное графическое
обозначение (разрез
А-А) 15
.

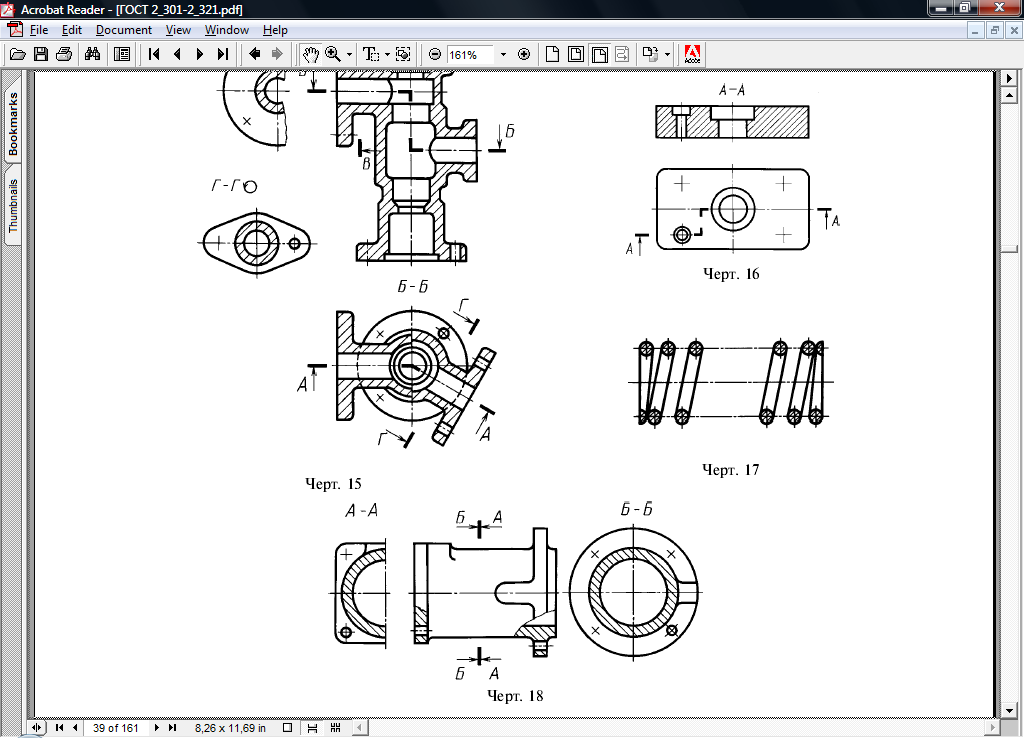

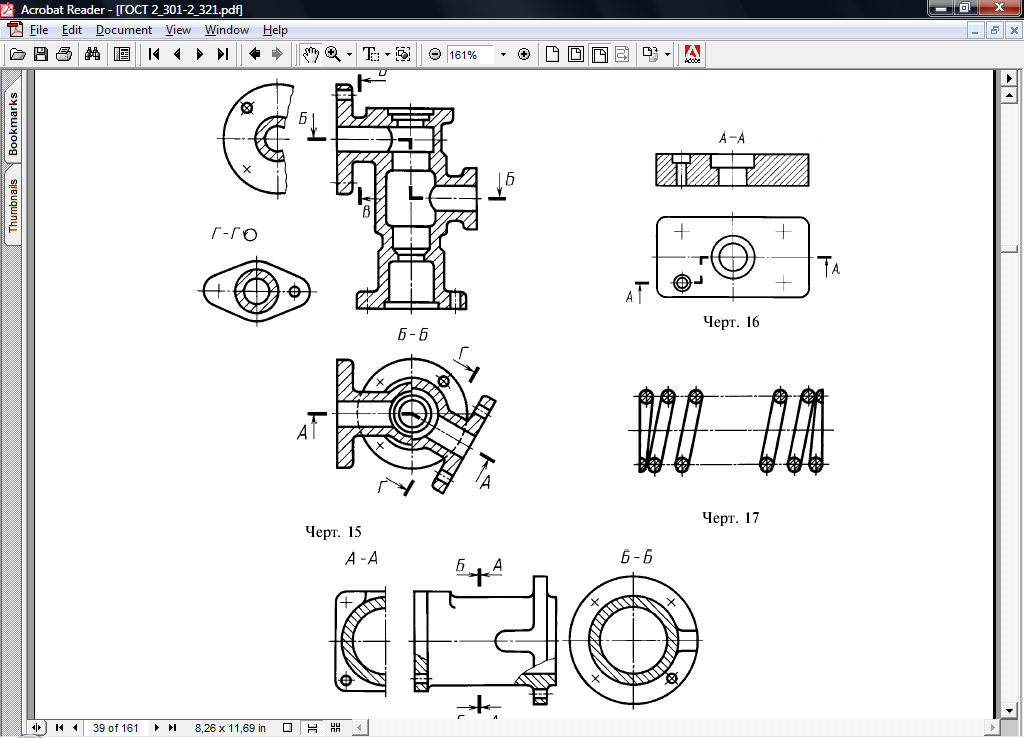

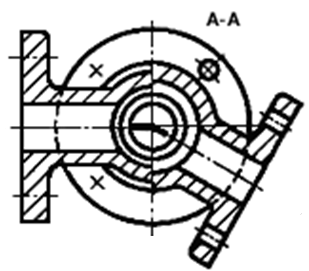

При ломаных разрезах секущие плоскости условно повертывают до совмещения в одну плоскость, при этом направление поворота может не совпадать с направлением взгляда.
При повороте секущей плоскости элементы предмета, расположенные за ней, вычерчивают так, как они проецируются на соответствующую плоскость, до которой производится совмещение

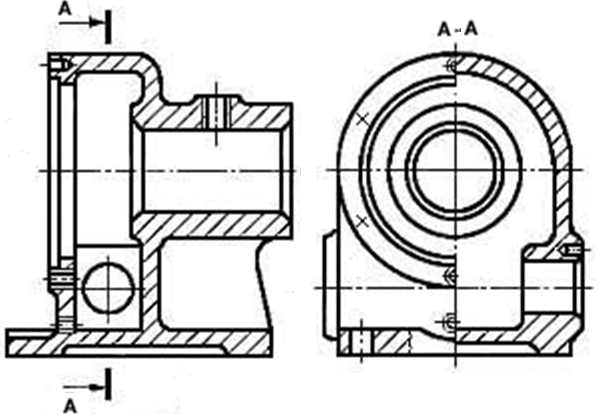

Если совмещенные плоскости параллельны одной из основных плоскостей проекций, то ломаный разрез допускается помещать на месте соответствующего вида (разрез А-А).

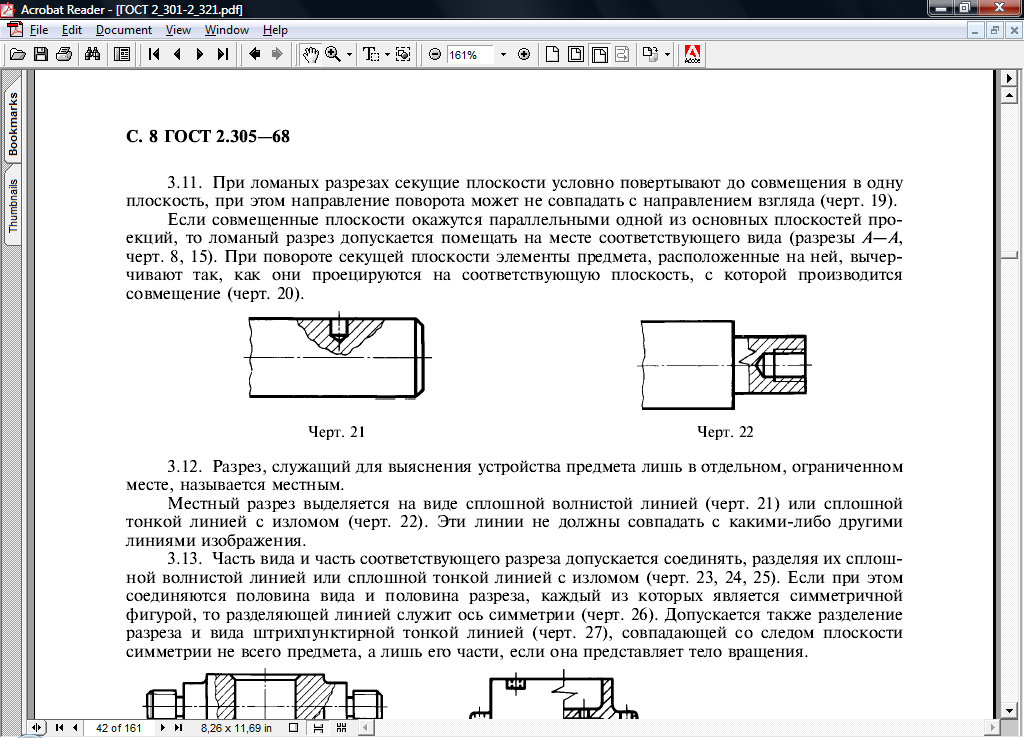

Местный разрез
Местным разрезом называется разрез, служащий для выяснения устройства лишь в отдельном, ограниченном месте.
Местный разрез выделяется на виде сплошной волнистой линией (черт. 1). Эта линия не должна совпадать с какими-либо другими линиями изображения (черт. 2).
Рис.1. Рис. 2

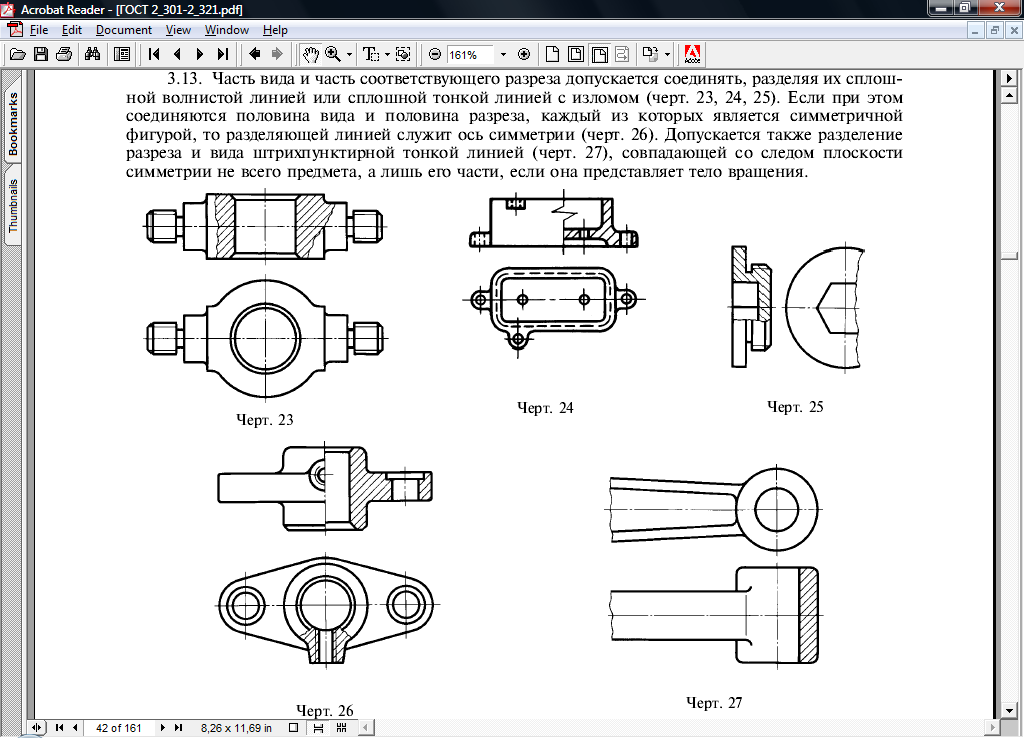

Часть вида и часть соответствующего разреза допускается соединять, разделяя их сплошной волнистой линией (черт. 1, 2, 3).
Рис. 1. Рис. 2. Рис. 3
Если при этом соединяются половина вида и половина разреза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии (черт.).
Допускается также разделение разреза и вида штрих-пунктирной тонкой линией (черт.), совпадающей со следом плоскости симметрии не всего предмета, а лишь его части, если она представляет тело вращения.
Допускается соединять четверть вида и четверти трех разрезов: четверть вида, четверть одного разреза и половину другого и т. п. при условии, что каждое из этих изображении в отдельности симметрично.
