Шпифты чертежные
Надписи на чертежах выполняют стандартным шрифтом согласно ГОСТ 2.304 - 81. Стандартом установлены 2 типа шрифтов: тип А и тип Б, каждый из которых можно выполнить или без наклона, или с наклоном 75 градусов к основанию строки. Основным параметром шрифта является его размер h - высота прописных букв в миллиметрах, измеренная по перпендикуляру к основанию строки. Стандартом установлены следующие размеры шрифта: 2,5; 3,5; 5; 7; 10; 20; 28; 40. Все параметры шрифта типа А измеряются количеством долей, равных 1/14 части размера шрифта. Все параметры шрифта типа Б измеряются количеством долей, равных 1/10 части размера шрифта. Высота С строчных букв определяется из отношения их высоты (без отростков k) к размеру шрифта h (рис. 8.1).

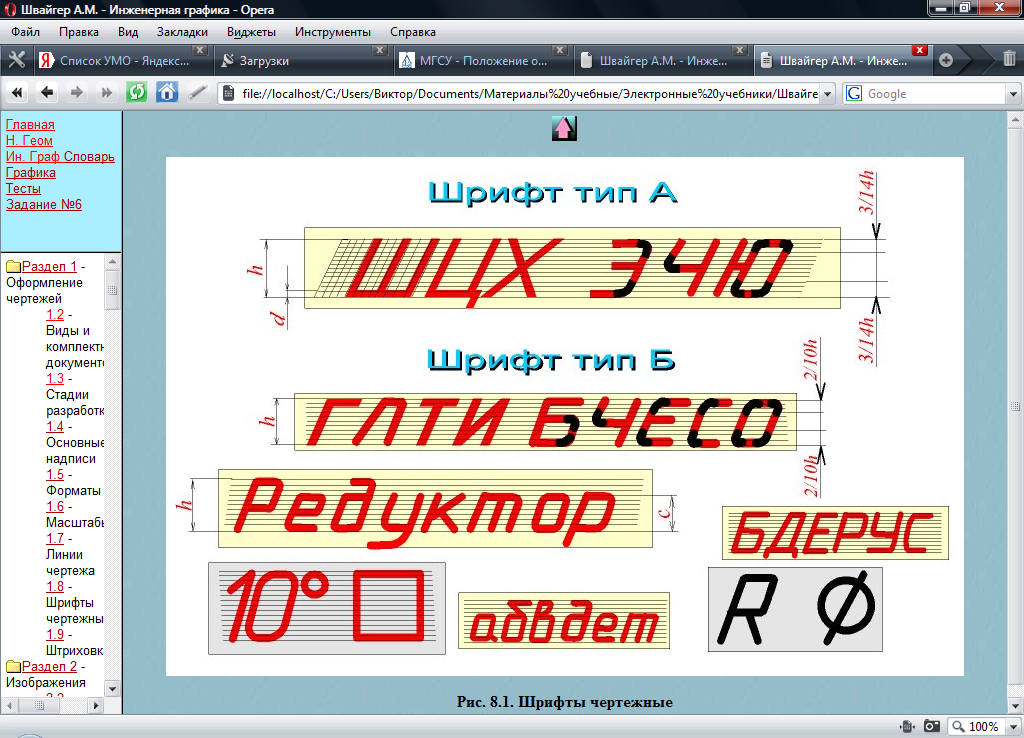

Рис. 8.1
Шрифты выполняют при помощи вспомогательной сетки, образованной тонкими линиями, в которую вписывают буквы (рис. 8.1). Шаг линий сетки определяется в зависимости от толщины линий шрифта d. Начертание шрифта типа Б приведено в таблицах (рис. 8.2).
Глава 4 гост 2. 305-2008 – изображения - виды, разрезы, сечения
Настоящий стандарт устанавливает правила изображения предметов (изделий, сооружений и их основных элементов) на чертежах всех отраслей промышленности и строительства.
4.1. Основные положения и определения

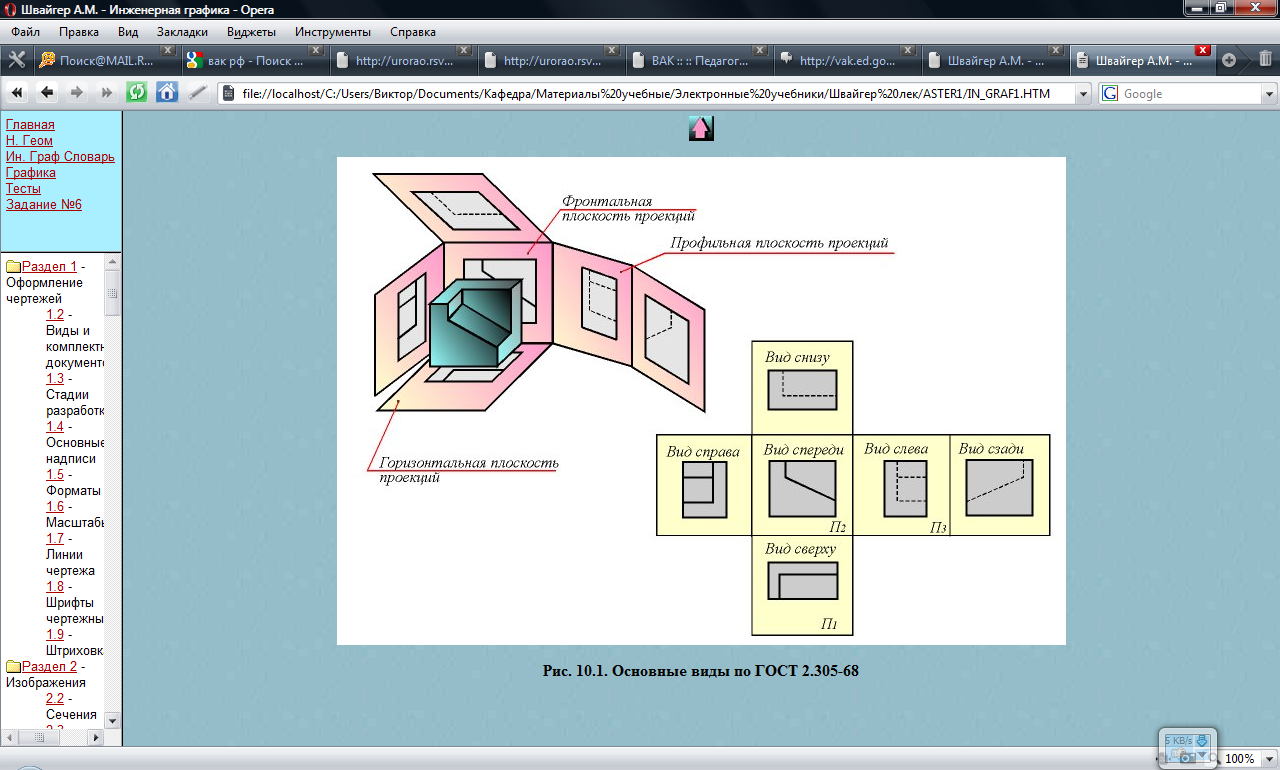

1. Изображения предметов должны выполняться по методу прямоугольного (ортогонального) проецирования на плоскость. При этом предмет располагают между наблюдателем и соответствующей плоскостью проекций.
Основные положения и определения
2. За основные плоскости проекций принимаются шесть граней куба; грани совмещаются с плоскостью. Грань 6 допускается располагать рядом с гранью 4.
3. Изображение на фронтальной плоскости проекций принимается на чертеже в качестве главного.
4. Изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы, сечения.

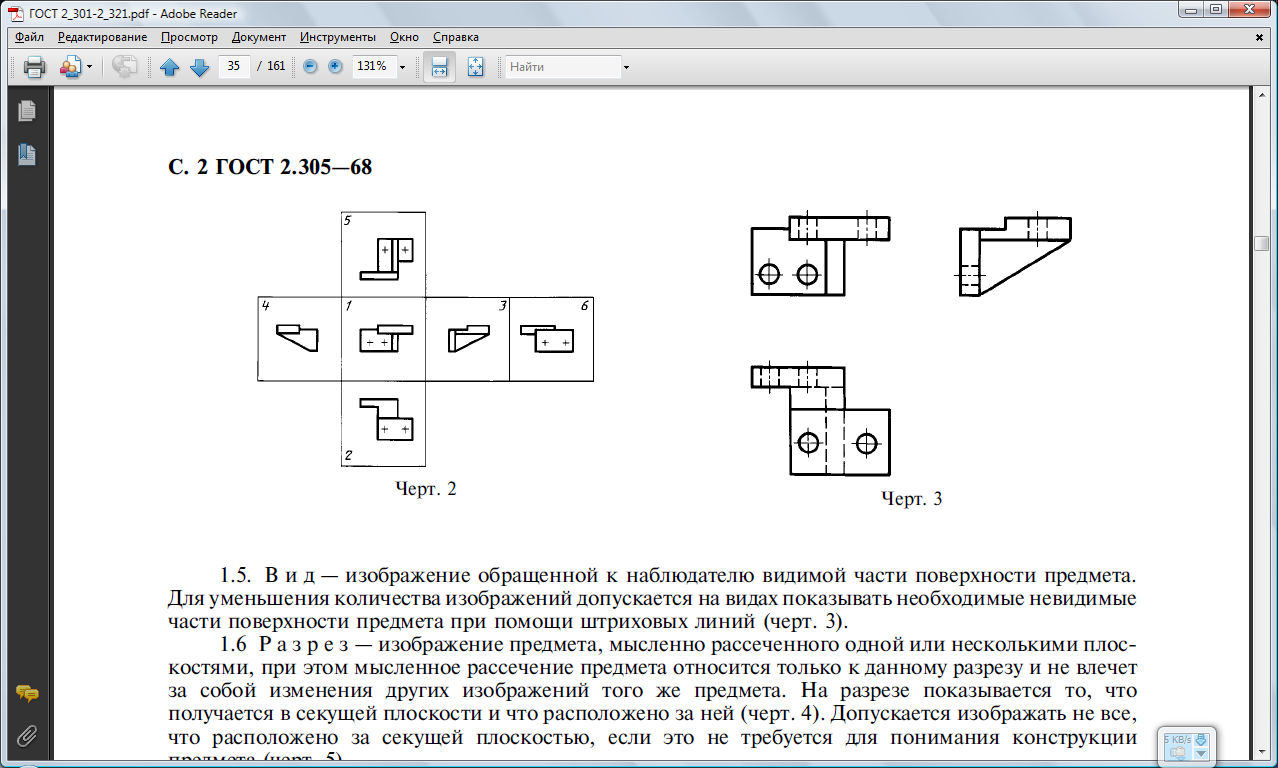

5. Вид предмета (вид): Ортогональная проекция обращенной к наблюдателю видимой части поверхности предмета, расположенного между ним и плоскостью проецирования.
Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета при помощи штриховых линий.

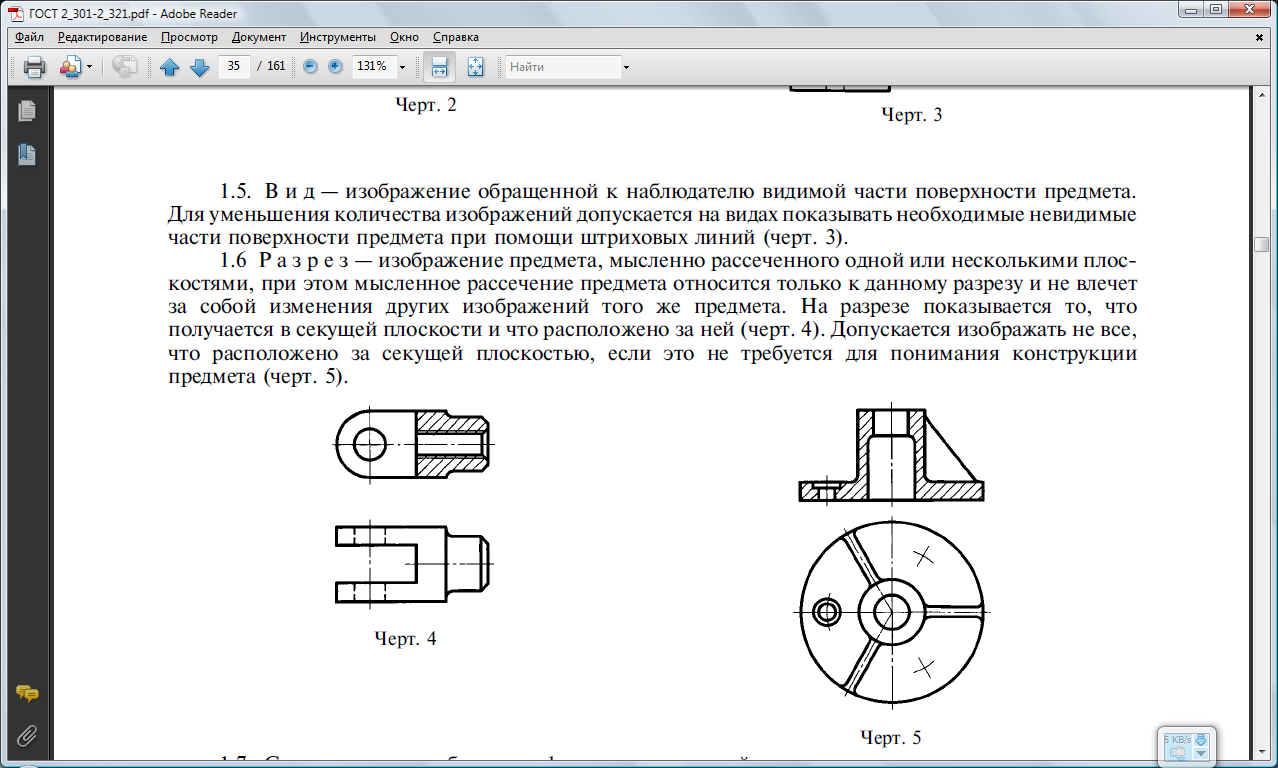

6. Разрез предмета (разрез): Ортогональная проекция предмета, мысленно рассеченного полностью или частично одной или несколькими плоскостями для выявления его невидимых поверхностей.
Мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменений других изображений того же предмета.
На разрезе показывается то, что получается в секущей плоскости и что располагается за ней.
Допускается изображать не все, что расположено за секущей плоскостью, если это не требуется для понимания конструкции предмета.
7. Сечение предмета (сечение): Ортогональная проекция фигуры, получающейся в одной или нескольких секущих плоскостях или поверхностях при мысленном рассечении проецируемого предмета.
На сечении показывается лишь только то, что получается непосредственно в секущей плоскости.
Допускается в качестве секущей применять цилиндрическую поверхность, развертываемую затем в плоскость.
8. Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное представление о предмете при применении установленных в соответствующих стандартах условных обозначений, знаков и надписей.
