Порядок выполнения и оформления рабочих чертежей (эскизов):

1. Анализ содержания детали:

Определить: какие именно геометрические формы образуют деталь, как они располагаются относительно друг друга, каковы их размеры.

2. Выбор главного вида.

На основе проведенного анализа выбираем главный вид.

Главный вид – это вид, дающий наибольшую информацию о содержании детали (о форме и размерах).

Примечание: Нужно помнить, что для отображения на чертеже тела вращения достаточно одного вида.

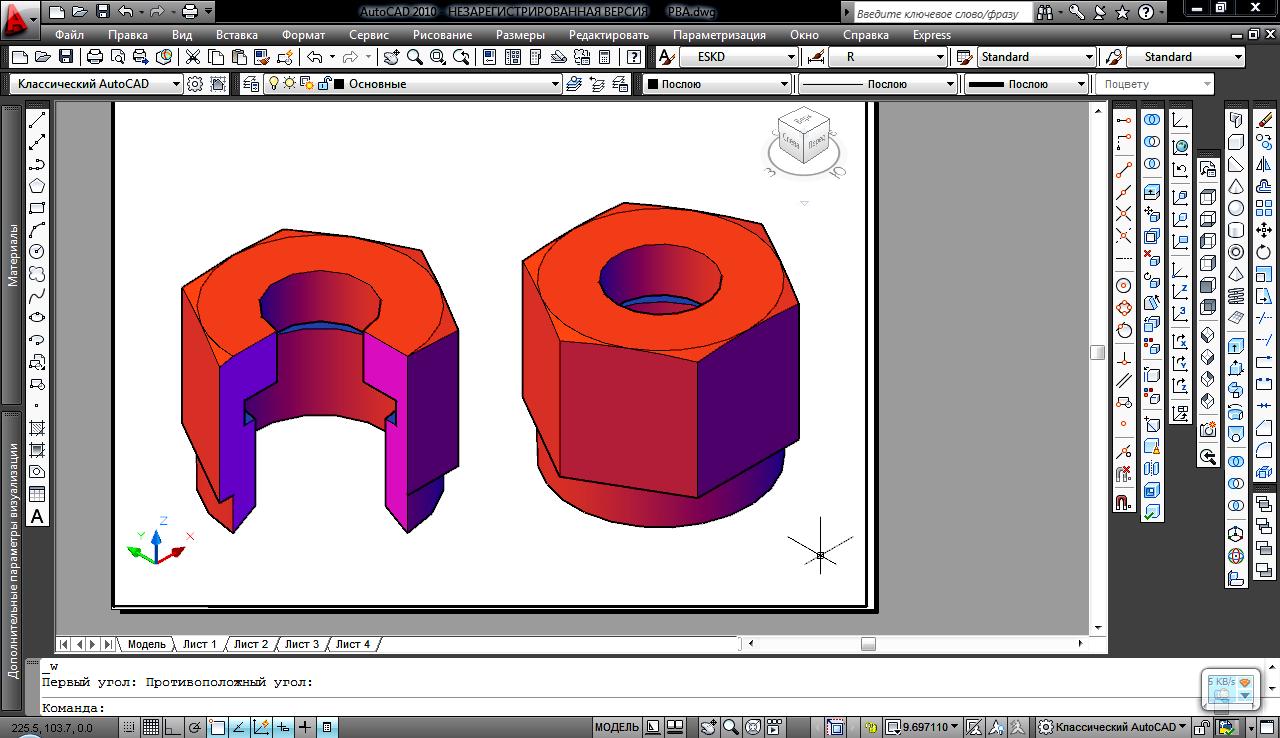

Анализ форм детали показывает, что ее образуют:

• поверхности вращения: цилиндрические поверхности (в т.ч. резьба выполнена на цилиндрической поверхности), коническая поверхность (фаска). Все поверхности вращения осесимметричны (имеют единую ось вращения);

• И одна гранная поверхность – шестигранная призма.

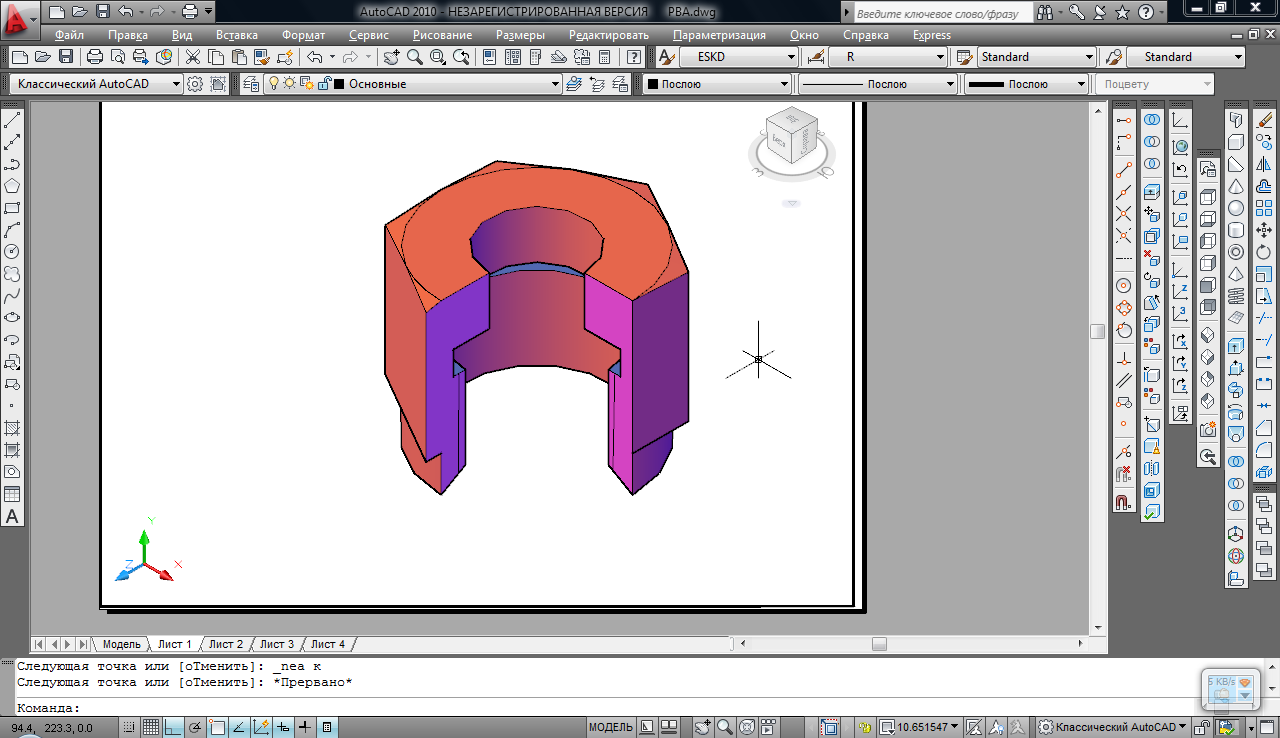

• Поскольку деталь симметричная, разрез можно выполнить на одной половине.

• Ось симметрии вертикальна, то разрез рекомендуется выполнять справа (если горизонтально, в нижней половине).

3. Определение других необходимых изображений на чертеже:

Для изображения осесимметричных поверхностей вращения достаточно одного изображения.

Но поскольку имеется гранная поверхность, то необходимо еще одно наиболее простое изображение, однозначно раскрывающее форму призмы.

В качестве таких изображений могут быть:

• Сечение, перпендикулярное оси гайки;

• Разрез, перпендикулярный оси гайки;

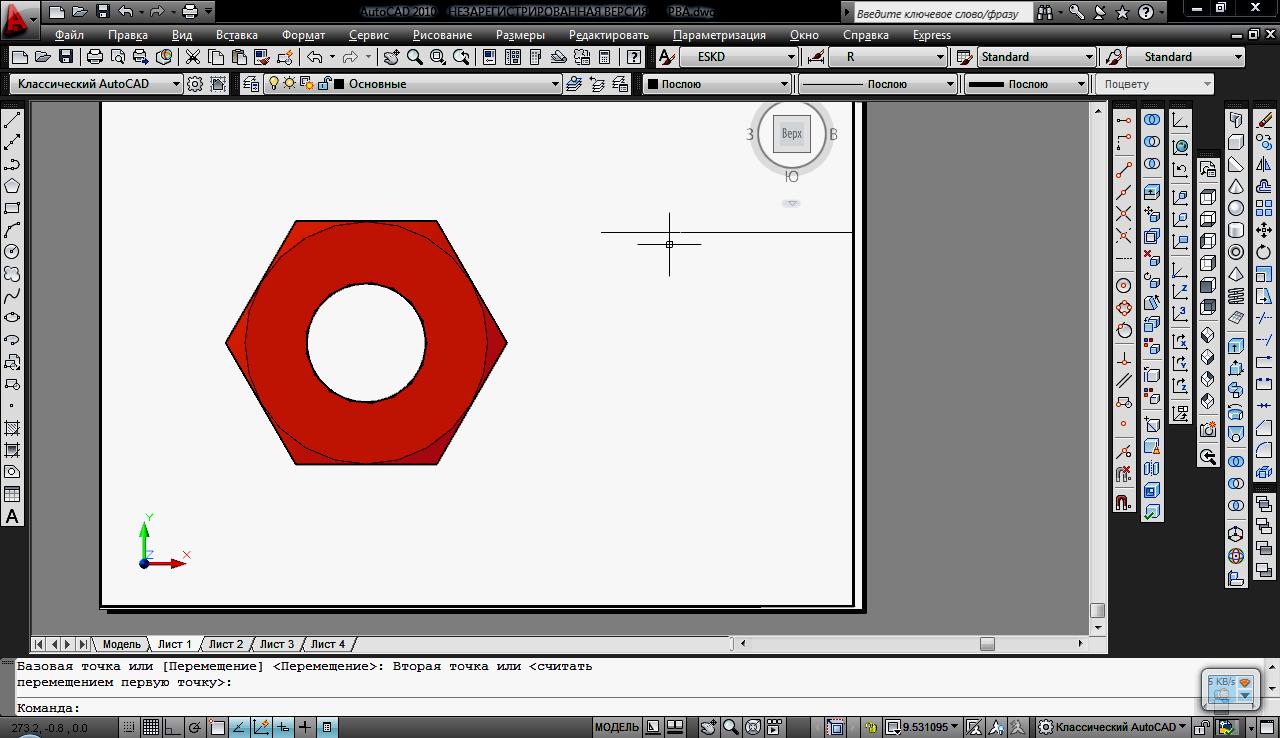

• Вид сверху.

Наиболее простым является вид сверху. Его и выбираем

Количество изображений должно быть минимальное, но достаточное для полного выявления формы вычерчиваемой детали.

Выбираем два изображения – два вида:

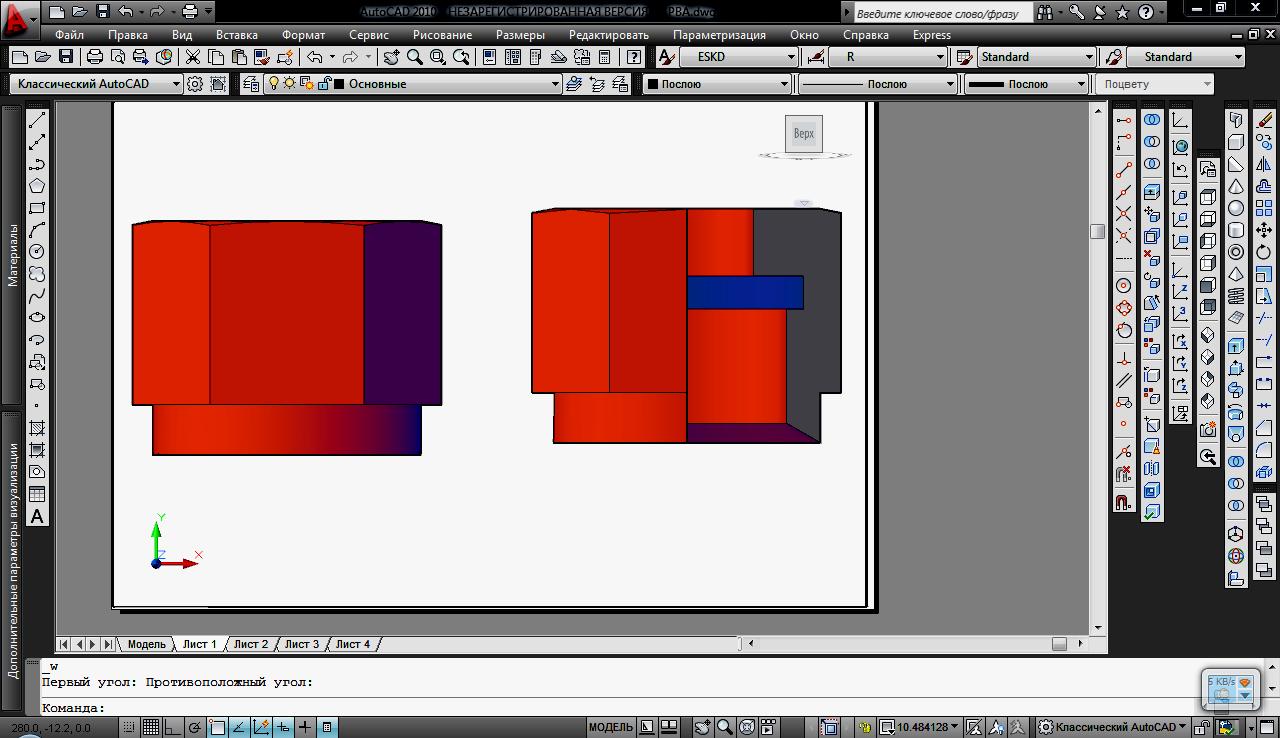

• Вид спереди (главный вид) с вертикальным разрезом, проходящим через ось симметрии.

• Вид сверху.

4. Выбор масштаба изображений в соответствии с гост 2.302-68

Зная количество изображений и их сложность конструктор (студент), выбирает масштаб.

• Если конструкция сложная, а деталь маленькая, то применяют масштаб увеличения.

• Если конструкция простая, а изделие очень габаритное, рекомендуется масштаб уменьшения.

• Наиболее предпочтительным является масштаб 1:1.

• Мелкие элементы деталей можно изображать отдельно, вынесенными в масштабе увеличения для уточнения их формы и возможности четкой простановки всех размеров.

5. Выбор формата рабочего чертежа (эскиза) в соответствии с гост 2.301-2006.

• Выбор формата рабочего чертежа (эскиза) конструктор (студент), выбирает формат.

• Учитывая, что в нашем случае два вида и конструкция не сложная (масштаб 4:1), то можно выбрать формат А4.

• Изображения и надписи должны занимать примерно 2/3 рабочего поля формата. Рабочее поле формата ограничено рамкой и основной надписью.

• После решения этих вопросов можно приступить к выполнению чертежа.

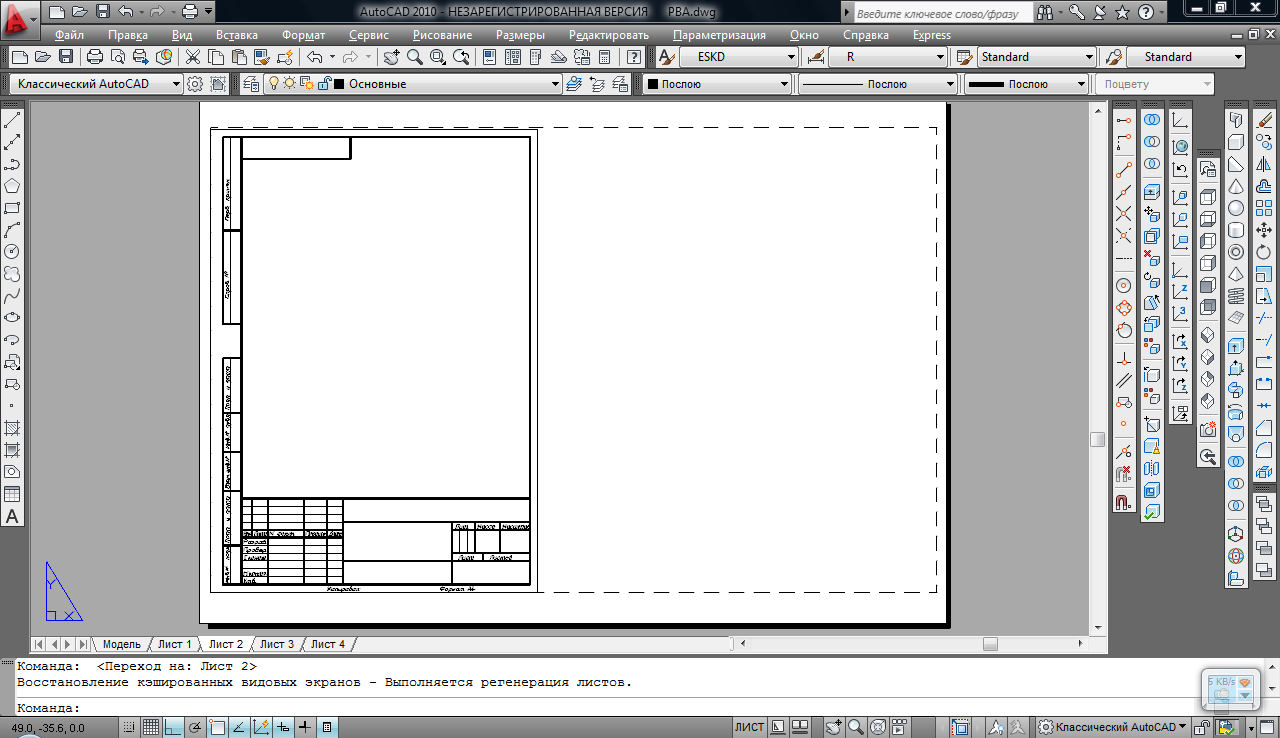

На выбранном формате вычерчивают рамку, отступая 20 мм слева и по 5 мм со всех других сторон от границ формата, а также основную надпись и графу для обозначения чертежа. Основная надпись располагается в правом нижнем углу (на листе формата А4 основная надпись всегда располагается вдоль короткой стороны листа).

6. Компоновка чертежа.

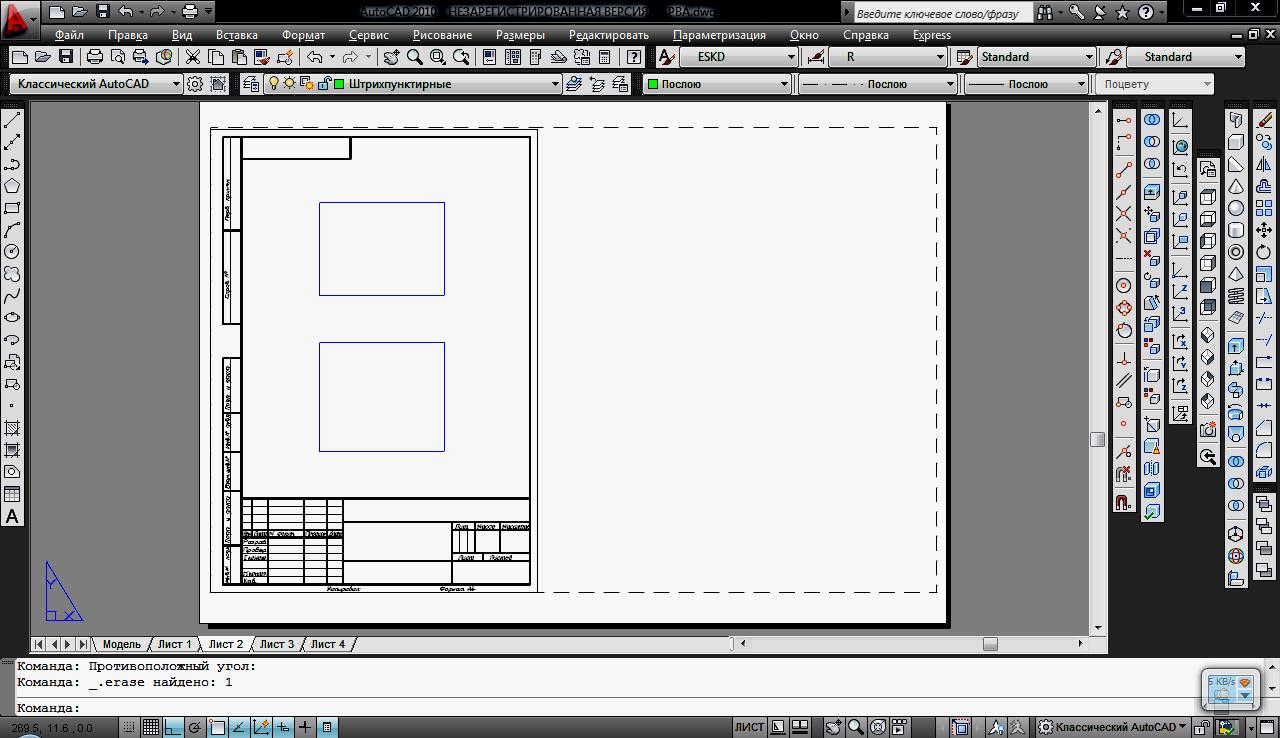

Для рационального заполнения поля формата при компоновке рекомендуется тонкими линиями наметить контуры выбранных изображений, затем провести оси симметрии.

6. Компоновку чертежа.

Расстояния между контурами изображений и рамкой формата должны быть одинаковыми со всех сторон.

Они выбираются с учетом последующего нанесения выносных и размерных линий и соответствующих надписей.

7. Вычерчивание чертежа

Вычерчивание необходимо начинать с проведения осевых и центровых линий.

Не следует сразу вычерчивать изображение до конца; рекомендуется выполнять одновременно все изображения, переходя от одного к другому, постепенно выявляя особенности деталей.

7. Вычерчивание чертежа

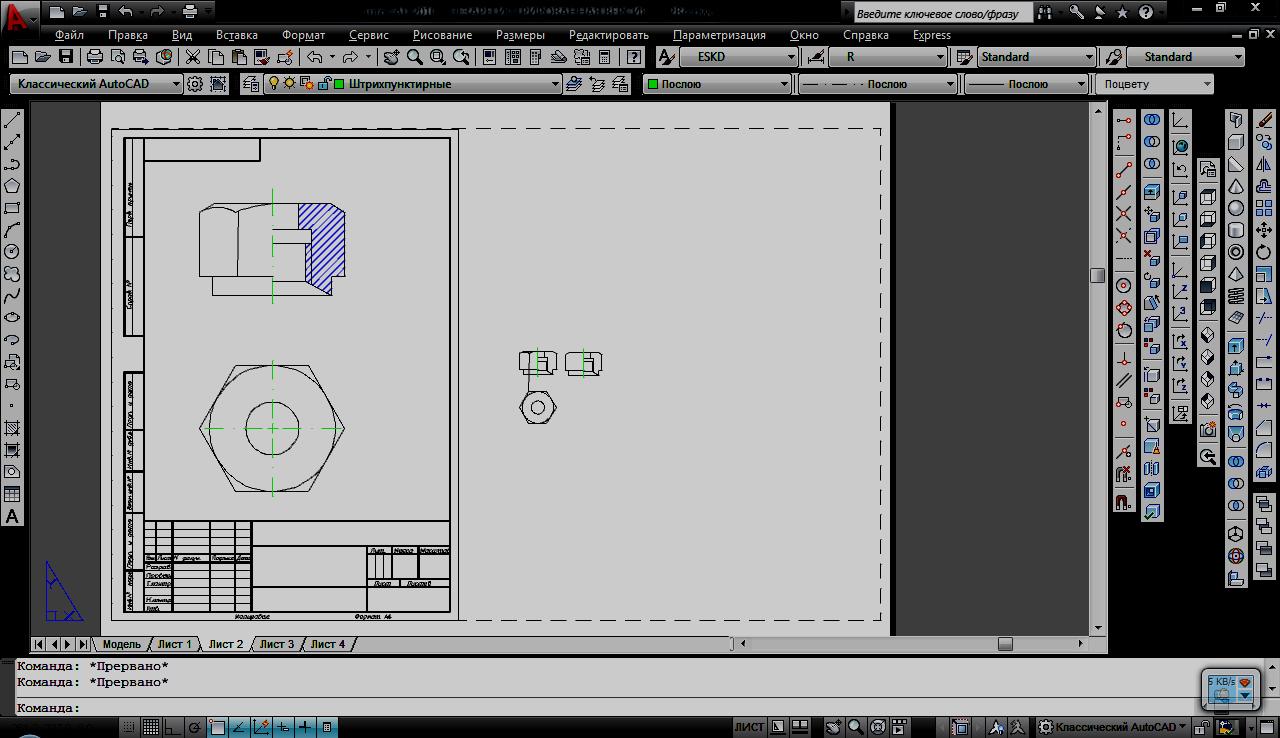

Выполнив тонкими линиями чертеж, проверяют его, удаляют лишние линии.

После этого выбирают толщину основной линии и обводят изображения, соблюдая соотношение линий по ГОСТ 2.303-68.

Обводка должна быть четкой.

8. Обводка изображений чертежа

Линии чертежа обводят в такой последовательности: окружность и дуги, горизонтальные линии (начиная с верхних), вертикальные линии (начиная с левой стороны чертежа) и затем наклонные.

9. Выполнение штриховки разрезов и сечений

Штриховые линии на первой стадии работы не наносят, они проводятся одновременно с обводкой тонких линий изображения. В зависимости от толщины линий и качества бумаги используется карандаши различной твердости.

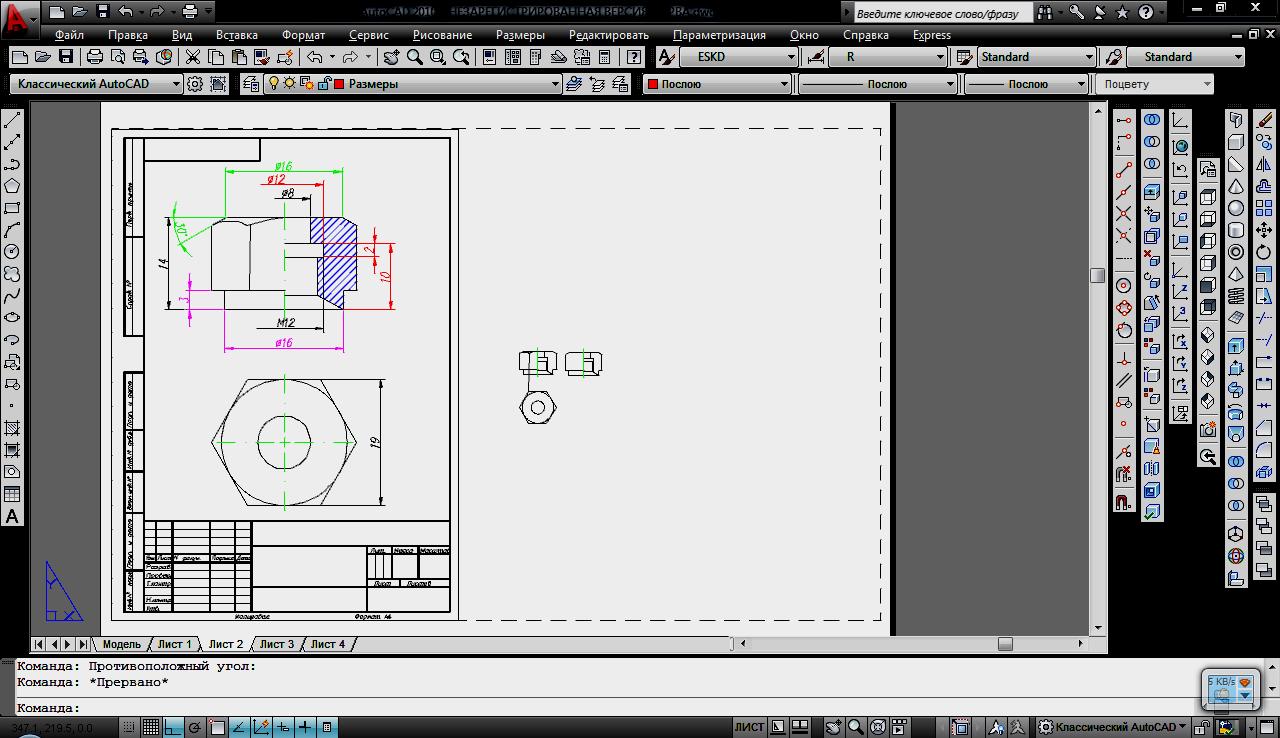

10. Нанесение размеров в соответствии с ГОСТ 2.307-68.

Наносят выносные и размерные линии в соответствии с ГОСТ 2.307-68.

Нанесение размеров на чертеже проводят в две стадии:

• Наносят размерные линии и необходимые условные знаки (R, количество отверстий и др.).

• Нанесение размерных чисел.

11. Обозначение шероховатости с ГОСТ 2.309-68.

При обозначении шероховатости поверхности и предельных отклонений размеров исходят из условий работы детали и ее взаимосвязи с другими деталями изделия.

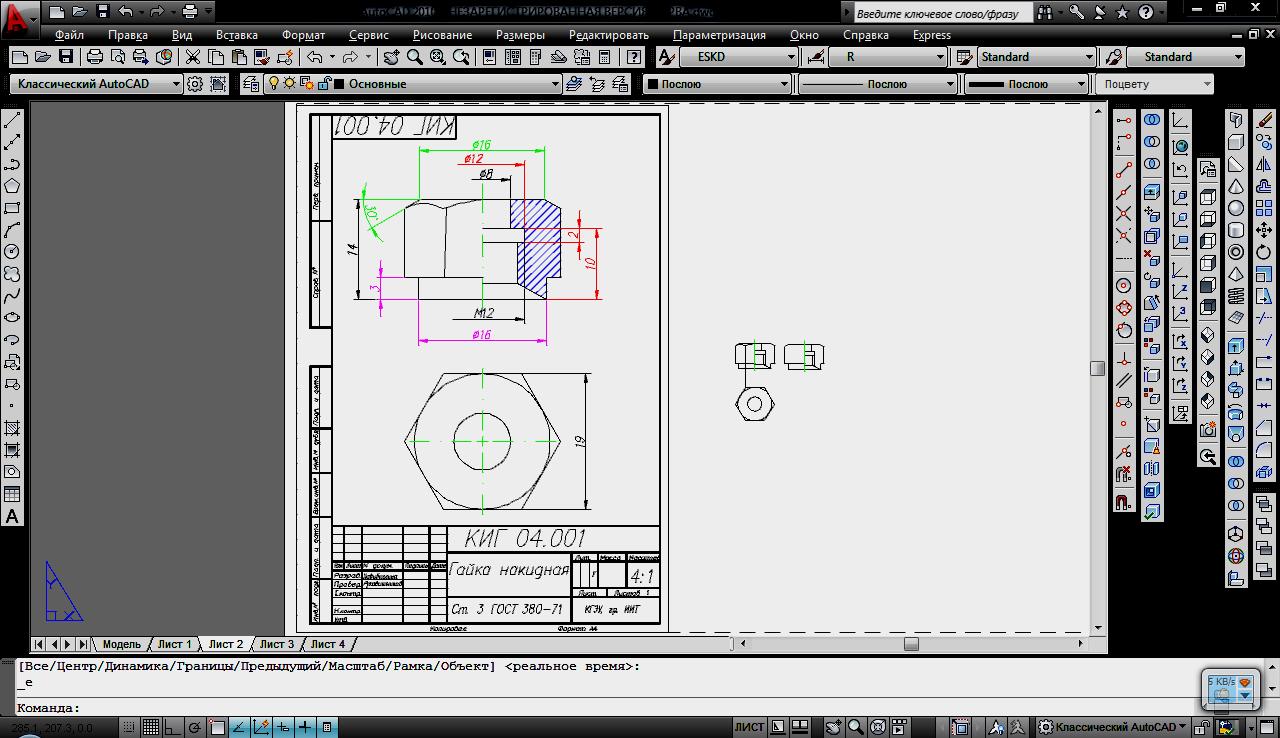

12. Заполнение основной надписи и другой текстовой информации.
