3.1.Область применения

Технологическая карта разработана на усиление фундамента. В ходе обследования были выявлены следующие дефекты: трещины, недостаточная несущая способность. Данные дефекты являются следствием старения материала конструкции, а также недостаточной несущей способности.

Работы выполняются одной бригадой из 20 человек: 1 машинист,1 подсобник, 2 бетонщика, 3 арматурщика, 10 землекопов, 3 плотника. Работы выполняются летом в четырнадцать смен снаружи здания.

3.2.Технология и организация строительного процесса

При усилении фундамента односторонней заливкой производится разбивка фундамента на участки для производства работ. Это связано с тем что недопустимо штрабление отверстий по всей длине усиливаемого фундамента.

Усиление фундаментов производят участками длиной не более 2 м. Усиление смежного участка следует выполнять не ранее, чем через 7 суток после окончания работ на предыдущем участке.

Траншею с наружной части здания разрабатывают экскаватором со срезкой недобора вручную.

Очищают поверхность фундамента металлическими щётками до максимального раскрытия швов. Отверстия в фундаменте сверлят электродрелями.

Перед укладкой бетона уплотняют грунт под уширяемой частью

фундамента и втрамбовывают щебень.

Укладка бетона в опалубку для устройства уширяемой части фундамента производится с послойным уплотнением вибратором. При укладке бетона в конструкцию с наружной стороны здания бетонную смесь в опалубку опускают по лотку.

Технологический процесс состоит из следующих операций:

1. Разработка траншей с наружной стороны здания экскаватором.

2. Срезка недобора вручную.

3. Очистка поверхности металлическими щётками.

4. Сверление отверстий в фундаменте электродрелью.

5. Уплотнение грунта втрамбовыванием щебня.

6. Установка деревянной опалубки.

7. Установка арматурных сеток.

8. Укладка бетонной смеси в опалубку.

9. Разборка деревянной опалубки.

10. Обратная засыпка траншей вручную.

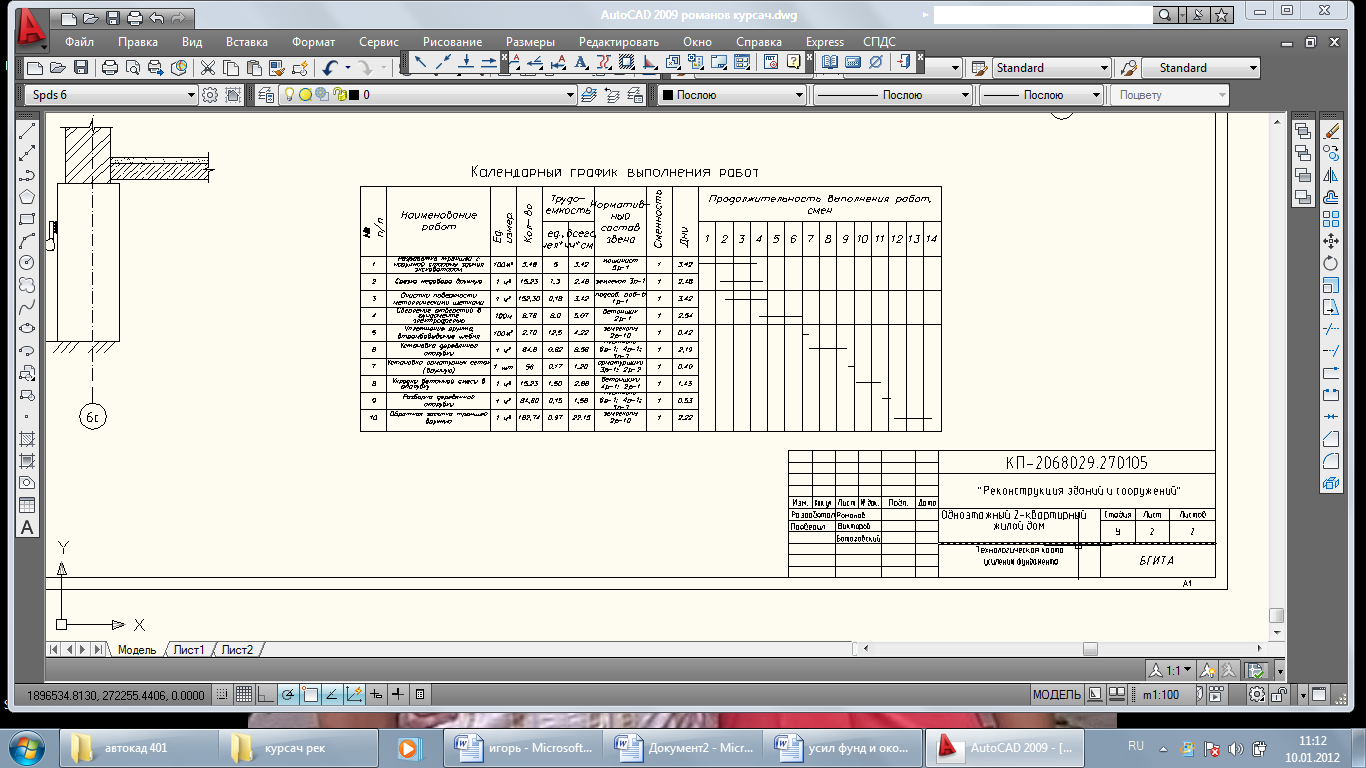

3.3.Календарный график производства работ

3.4.Материально-технические ресурсы

Таблица 6

№п/п	Наименование	Ед измер	Количество
	Механизмы, инструменты и приспособления
1	Экскаватор одноковшовый ЭО-2621А	шт.	1
2	Лопата штыковая	шт.	10
3	Щётки металлические	шт.	2
4	Дрель электрическая ИЭ-1023	шт.	1
5	Вибратор	шт.	1
6	Лоток для подачи бетонной смеси	шт.	2
7	Лом монтажный	шт.	5
8	Молоток	шт.	10
9	Перчатки	шт.	20
10	Каска строительная	шт.	20

Технические характеристики экскаватора ЭО 2621А

Показатель	Единица измерения	Величина
Вместимость ковша	м3	0,25
Наибольшая глубина копания	м	3
Наибольшая высота выгрузки	"	2,2
Максимальный радиус копания	"	5
Мощность двигателя	кВт (л.с.)	44 (60)
Масса экскаватора	т	5,45
