Воздушные резервуары

Воздушные резервуары (емкости) (рис. 4.1) предназначены для создания необходимого запаса сжатого воздуха определенного давления для обеспечения действия пневматических приборов и электрических аппаратов после остановки компрессоров.

Рис. 4.1. Воздушный резервуар

Резервуары наполняются сжатым воздухом давлением 5÷8 АТ и относятся к наиболее ответственному оборудованию вагонов метрополитена.

В зависимости от типа, на вагоне может быть установлено несколько воздушных резервуаров: от двух на номерных вагонах с краном машиниста № 013 до четырех на вагонах "Е" с краном машиниста № 334.

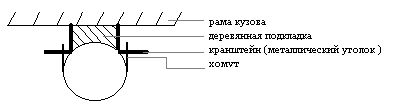

Все резервуары размещаются под вагоном и крепятся к раме кузова посредством двух хомутов с использованием деревянных подкладок ― между рамой кузова и резервуаром.

Применение деревянных подкладок обусловлено, прежде всего, хорошей изоляционной способностью дерева. В случае непреднамеренного переброса низковольтного напряжения на трубопроводы магистрали управления, а через них на все трубопроводы, воздушные резервуары также окажутся под напряжением. Резервуары, благодаря своему большому объему, начнут выступать в роли конденсаторов электрической энергии, что может вызвать пробой, т.е. появление дугового искрообразования между резервуаром и заземленной рамой кузова. Структура металла стенки резервуара будет нарушена.

Переброс напряжения может возникнуть из-за неисправности электромагнитных вентилей цепи управления и разрушения орешковых изоляторов.

Назначение и характеристики резервуаров

Главный резервуар объемом 300 литров. Предназначен для питания сжатым воздухом всех пневматических потребителей вагона после остановки мотор-компрессора. Располагается вдоль вагона справа перед второй  тележкой рядом с мотор-компрессором.

Один запасной резервуар объемом 100 литров (вагоны типа "Еж-3" и номерные) или два объемом по 55 литров каждый (вагоны типа "Е"). Предназначены для питания сжатым воздухом напорной магистрали тормозных цилиндров и магистрали управления в случае разрушения главного резервуара или разрыва трубопроводов напорной магистрали до обратного клапана Э-175. Запасные резервуары размещаются поперек вагона слева перед второй тележкой рядом с тормозным воздухораспределителем.

Уравнительный резервуар объемом 9,5 литров является обособленным видом воздушных резервуаров. Предназначен для искусственного увеличения объема надпоршневой камеры крана машиниста № 334 с целью получения наибольшего числа ступеней служебного пневматического торможения. Уравнительный резервуар расположен вдоль кузова вагона.

Устройство воздушных резервуаров

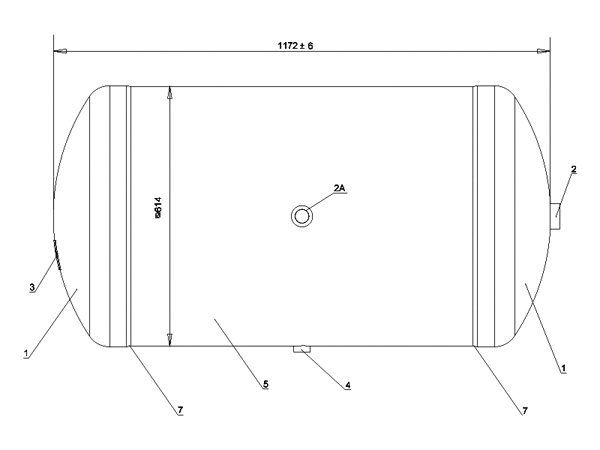

Все воздушные резервуары (рис. 4.2) состоят из обечайки ― стального цилиндра (5), к которой с двух сторон приварены сферические днища (1). Сваривание днищ заодно с обечайкой производится с применением центрирующих колец ― обручей (6), которые в начале привариваются изнутри к днищам таким образом, что часть центрирующего кольца выступает по окружности за торец днища на 15÷18 мм. Далее, этими кольцами днища вставляются в обечайку и, после этого, наружным швом (7) свариваются друг с другом.

На одном из сферических днищ размещается входной штуцер (2), а также приварена табличка (3), на которой клеймами выбивают основные данные:

• Наименование завода-изготовителя

• Дата изготовления

• Номер воздушного резервуара

• Объем и рабочее давление воздуха

На обечайке находится выходной штуцер (2А), а также штуцер для сливного краника (4).

Резервуар состоит:

 1 - сферические днища  2 - штуцер  3 - паспортная табличка  4 - сливной краник  5 - обечайка  6 - центрирующие кольца  7 - сварной шов

А) Толщина стенок днищ и обечайки у главного резервуара составляет 5,5 мм и 4,0 мм соответственно.

Б) Толщина стенок всего запасного резервуара, а также уравнительного  составляет соответственно 3,0 мм и 1,9 мм.
