Дверная пневматика
Пневмодроссели и катарактные клапаны.
Предназначены для регулирования скорости открытия/закрытия дверей на вагоне. Катарактные клапаны 8 шт. устанавливают на вагонах Е на трубопроводы ведущие в задние полости ДЦ. Пневмодроссели с обратными клапанами 16 шт. устанавливают на вагонах 81-… на трубопроводы ведущие в передние и задние полости ДЦ.

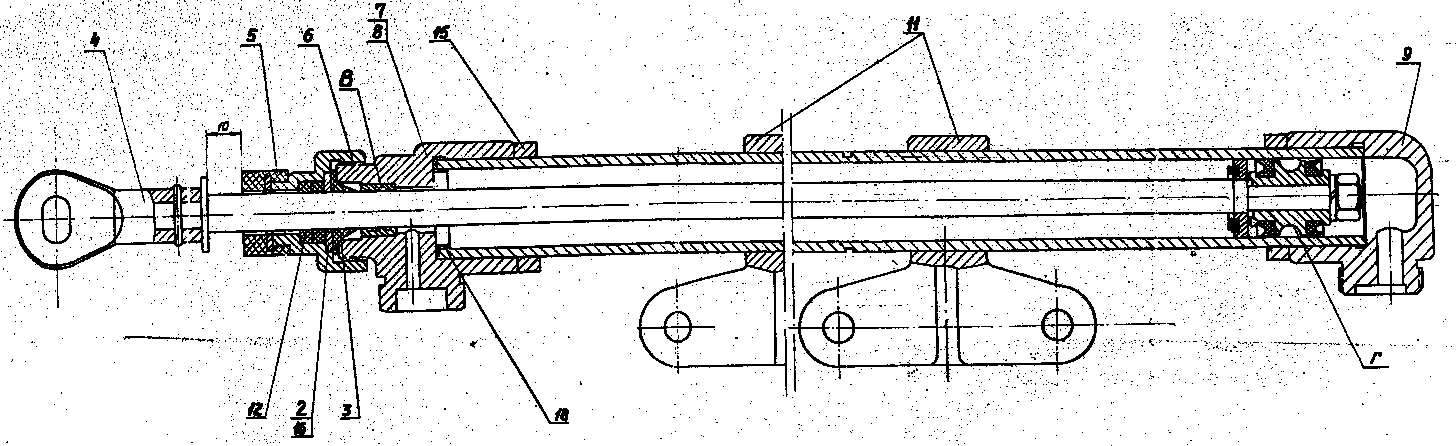

Дверные цилиндры.
Предназначены для преобразования силы сжатого воздуха в механическую силу для открытия/закрытия раздвижных дверей. На вагоне 8 шт. При помощи болтов крепления, крепятся к специальным кронштейнам расположенным под оконными проёмами за спинками диванов.
Дверной воздухораспределитель 87.
Д
верной
воздухораспределитель 87 (ДВР) предназначен
для распределения сжатого воздуха
дверной магистрали по полостям (камерам)
дверных цилиндров. Благодаря его работе
осуществляется открытие-закрытие
раздвижных дверей на вагоне, а так же
исключается возможность самопроизвольного
открытия дверей с обеих сторон
одновременно. По своей конструкции ДВР
относится к электропневматическим,

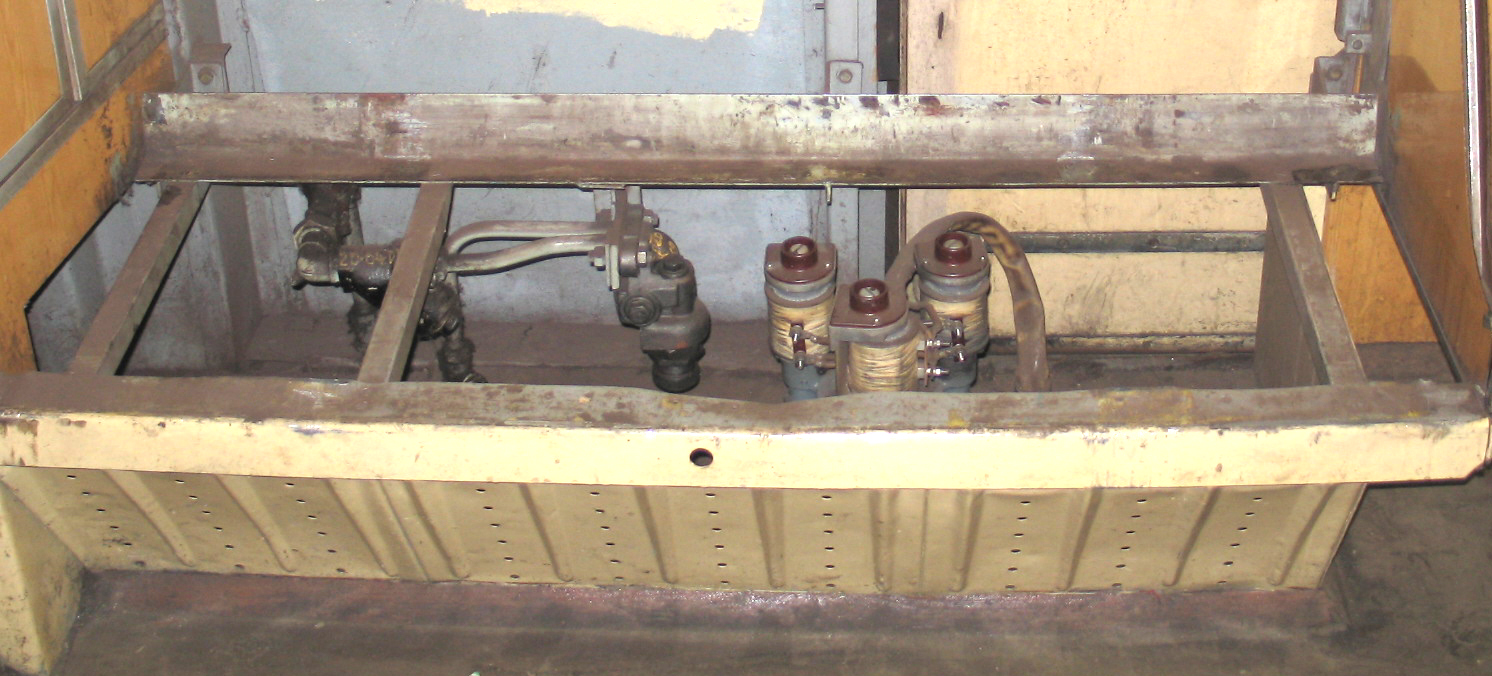

клапанно-поршневым приборам. ДВР
установлен в салоне вагона, в хвостовой
части, под трехместным диваном слева.
Там же установлен 2х-ходовой кран ДМ и
редуктор ДМ.
Устройство:
- Дифференциальный поршень, представляет собой два поршня разного диаметра соединенные между собой штоком с выточкой. Поршни имеют металлические компрессионные кольца. В ДВР дифференциальных поршней две штуки, они установлены в специальных камерах расположенных в корпусе ДВР.
- Золотник, установлен на выточке в центре штока дифференциального поршня. Внутри золотника выточена глухая выемка, при помощи которой золотник попеременно соединяет между собой каналы воздуховодов подходящих к межпоршневым камерам ДВР. Золотник притерт к корпусу межпоршневых камер ДВР и прижимается к ним при помощи пружин. Межпоршневая камера ДВР всегда сообщается с ДМ.
- Переключательный клапан, свободно установлен в корпусе ДВР, непосредственно под вентилем №3. Переключательный клапан предназначен для подключения нижнего или верхнего дифференциального поршня к режиму работы на открытие левых (правых) дверей. Переключательный клапан имеет два положения – верхнее и нижнее. При любом положении переключательного клапана (даже при залипании его в промежуточном положении), средний канал, ведущий к вентилю №3, всегда остается открытым, т.е. при любом положении переключательного клапана воздух ДМ всегда подходит к вентилю №3.
- Электромагнитный вентиль. В ДВР установлены 3 электромагнитных вентиля выключающего типа. Вентиль №1 предназначен для открытия левых дверей на вагоне, вентиль №2 предназначен для открытия правых дверей на вагоне, вентиль №3 предназначен для закрытия дверей с обеих сторон вагона. Сверху на вентилях имеются кнопки, при помощи которых можно открыть-закрыть двери на вагоне.
ДВР в сборе установлен на привалочной плите и крепится к ней при помощи болтов. К привалочной плите, а через неё к корпусу ДВР подходят шесть воздуховодов закрытых сетчатыми фильтрами. Два воздуховода ведут к передним полостям дверных цилиндров (ДЦ), два воздуховода ведут к задним полостям ДЦ и два воздуховода имеют шумоглушение и сообщаются с Ат. Так же к ДВР (к межпоршневым камерам и к вентилям ДВР) подходит трубопровод дверной магистрали. К каждой межпоршневой камере подходят три канала. Канал а ведет в передние полости ДЦ (открытие дверей). Канал b ведет в Ат. и заканчивается шумоглушением. Канал с ведет в задние полости ДЦ (закрытие дверей).
Работа:
