Змеевик

Змеевик (рис. 2.4) предназначен для охлаждения сжатого в компрессоре воздуха, а также для частичной амортизации трубопровода НМ от вибрации, возникающей при работе мотор-компрессора.

Рис. 2.4. Змеевик-охладитель

Змеевик установлен под вагоном вертикально и поперек движения для лучшего обдува и охлаждения и крепится с помощью хомутов к кронштейнам рамы кузова. Змеевик представляет собой пять отрезков труб с наружным диаметром 38 мм, сваренных между собой угольниками. На внешней поверхности труб приварены 245 стальных шайб для повышения эффективности теплоотдачи. Таким образом, температура сжатого воздуха снижается со 180⁰ С на входе в змеевик до примерно 50⁰ ÷ 60⁰ С на выходе.

Маслоотделитель

Маслоотделитель (рис. 2.6) Э-120Т предназначен для очистки сжатого в компрессоре воздуха от влаги и маслянистых включений.

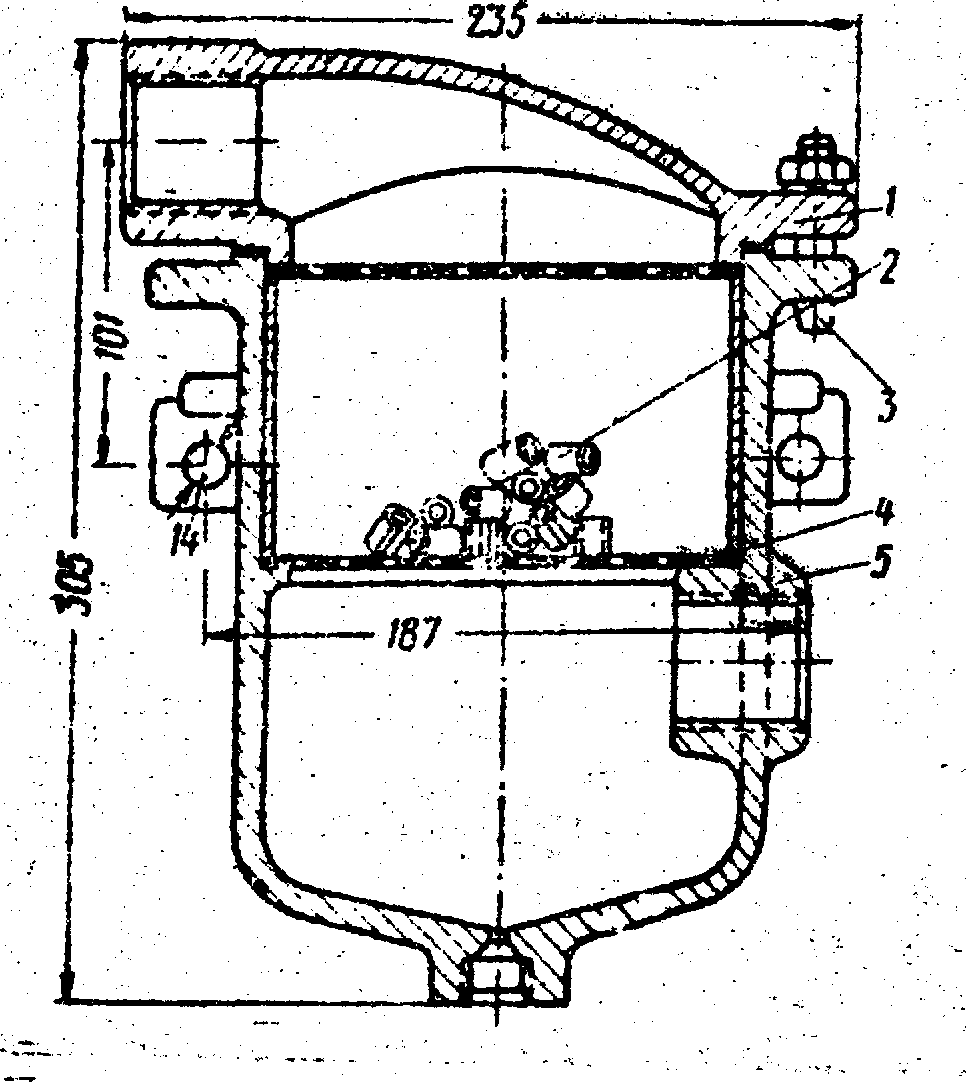

Рис. 2.6. Маслоотделитель. Общий вид

На каждом вагоне установлены последовательно друг за другом два маслоотделителя. Они расположены между змеевиком и обратным клапаном Э-155 и крепятся при помощи кронштейнов к раме кузова вагона.

Маслоотделитель состоит:

          1 - крышка           2 - наполнитель           3 - крепежные болты           4 - сетчатые перегородки           5 - корпус           6 - кронштейны           7 - штуцер выходной           8 - штуцер входной           9 - штуцер сливного крана

Работа маслоотделителя. После змеевика сжатый воздух через входной штуцер попадает внутрь корпуса стремительно расширяется, и , поднимаясь вверх, проходит через наполнитель, состоящий из множества тонкостенных латунных или стальных цилиндров общим весом около 800 гр, уложенных навалом в полости, образованной двумя сетчатыми перегородками. На поверхности этого наполнителя происходит процесс конденсации паров влаги и масла, и далее в капельном виде этот конденсат стекает вниз к штуцеру сливного краника. Очищенный сжатый воздух проходит через выходной штуцер в съемной крышке в следующий маслоотделитель, где снова происходит процесс очистки и осушения воздуха, хотя его интенсивность ниже, чем в первом устройстве. Съемная крышка маслоотделителя крепится к корпусу шестью болтами через резиновую прокладку. Слив конденсата из каждого маслоотделителя производится в ТО-1 при помощи сливного краника.

Кроме описанного выше устройства для более качественной очистки воздуха перед пневматическими и электропневматическими приборами, а также в начале ответвления магистралей от напорного трубопровода установлены дополнительные сетчатые контактные фильтры, состоящие из корпуса, фильтра и заглушки. Фильтр представляет собой две латунные гильзы, между которыми расположен фильтрующий элемент, состоящий из тонкошерстного войлока или фетра.

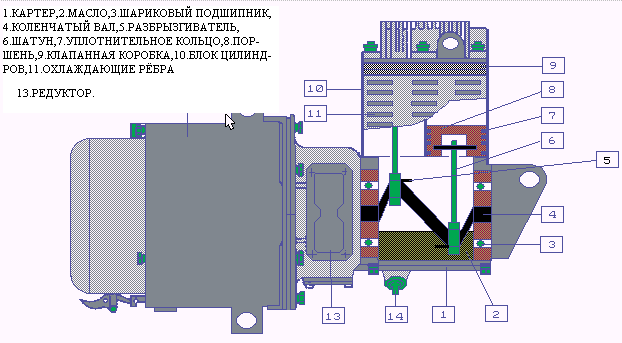

Мотор-компрессор эк-4б

Мотор-компрессор ЭК-4Б (МК) предназначен для производства сжатого воздуха на вагоне и его нагнетания в главный резервуар с целью накопления.

Установлен под вагоном в его хвостовой части в районе второй тележки и крепится к специальным кронштейнам рамы кузова при помощи трех болтов с использованием резинометаллических втулок-амортизаторов.

С остоит из двух основных узлов — электродвигателя и компрессора. Осевая линия валов МК располагается поперек кузова вагона, а электродвигатель крепится к корпусу (картеру) компрессора при помощи шести болтов М16. Картер компрессора, отливаемый из серого чугуна, является деталью, на которой монтируются все остальные узлы. Доступ в корпус осуществляется через окна, закрываемые крышками. Связующим звеном между электродвигателем и компрессором является двухступенчатый редуктор.
