Магистральный узел.
Магистральный узел, является ключевым звеном в работе ВР. Именно в нем при разрядке или зарядке ТМ, зарождаются процессы, благодаря которым происходит торможение и отпуск тормоза. Его работа, основана на принципе разницы давления сжатого воздуха в рабочей и магистральной камерах.

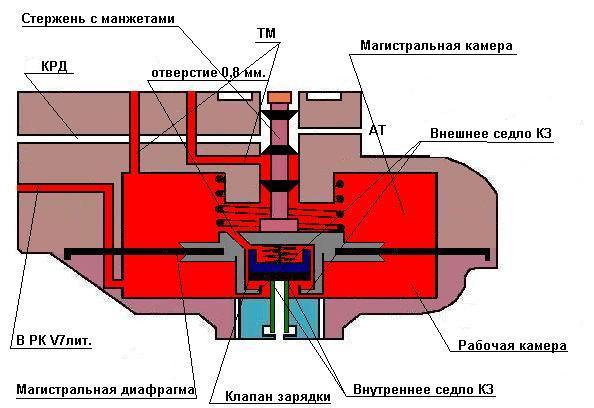

Магистральный узел
Устройство:
- Магистральная диафрагма (МД). Установлена внутри корпуса главной части ВР. МД имеет нагрузочную пружину сверху. Диафрагма, для исключения разрывов, установлена между двух металлических дисков, в центре которых расположен зажим. Зажим имеет внутреннюю полость. В верхней части зажима высверлено наклонное, калиброванное отверстие d = 0,8 mm. Так же в верхней части зажима расположен захват для крепления стержня с манжетами. Благодаря реакции МД на разницу давления в рабочей и магистральной камерах, зарождаются процессы торможения и отпуска тормоза.
-
Клапан зарядки (КЗ). Установлен внутри
металлического зажима МД. Имеет возвратную
пружину сверху. Клапан зарядки –
двухседельчатый. Внешним седлом КЗ
является кольцевой выступ отверстия в
нижней части зажима МД. Внутренним
седлом КЗ является верхний торец
полой трубки, которая ведет в камеру
над диафрагмой КЛСЗ. При нейтральном
положении МД (промежуточное положение
МД которое она занимает благодаря усилию
нагрузочной пружины), внутреннее седло
клапана зарядки всегда закрыто, а внешнее
открыто и рабочая камера и РКV7лит.
сообщаются с магистральной камерой
и далее, по канал ТМ через ВЗ№2 с тормозной
магистралью. Таким образом очевидно,
что при нейтральном положении МД давление
сжатого воздуха в РКV7лит.,
рабочей камере главной части ВР,
магистральной камере и ТМ одинаково.

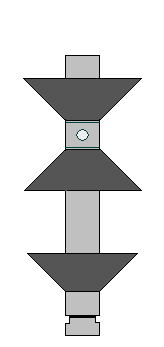

. - Стержень с 3-я манжетами. С его участием происходит процесс дополнительной разрядки ТМ в КДР. Установлен в специальном захвате расположенном в верхней части зажима МД. Верхний торец стержня воздействует на режимный шток снизу. Стержень представляет собой конструкцию, состоящую и трех отдельных элементов, на каждом из которых расположена уплотнительная манжета воротникового типа. Элементы соединены между собой шплинтами. Манжеты воротникового типа, не пропускают воздух только в одном направлении. Верхняя манжета отсекает камеру под поршеньком от атмосферы и КДР. Средняя и нижняя манжеты при нейтральном положении отсекают ТМ от КДР, которая сообщается с атмосферой. При торможении (кроме ВЗ№1) нижняя и средняя манжеты сообщают ТМ с КДР. Нижняя манжета необходима для обеспечения четкой работ ВЗ№2. Воротники верхней и нижней манжет направлены вверх, а средней манжеты вниз.
- Рабочая камера. Камера под магистральной диафрагмой. По каналу сообщается с РКV7лит., и при нейтральном положении МД, через открытое внешнее седло клапана зарядки и отверстие в верхней части зажима МД (d = 0,8 mm) с магистральной камерой.
- Магистральная камера. Камера над магистральной диафрагмой. По каналу, через ВЗ№2 сообщается с ТМ и при нейтральном положении МД через отверстие в верхней части зажима МД (d = 0,8 mm) и открытое седло КЗ с рабочей камерой главной части ВР и РКV7лит.
