Неисправность предохранительного клапана

Характерная неисправность предохранительного клапана ― плохая притирка посадочной поверхности тарельчатого клапана к своему седлу (направляющей втулке). В этом случае через неплотность, воздух стравливается из напорной магистрали в атмосферу при давлении, меньшем штатного давления срабатывания предохранительного клапана.

Также возможен излом регулировочной пружины в момент срабатывания и, как следствие, выхода направляющей крестовины за пределы направляющей втулки с дальнейшим перекосом тарельчатого клапана.

Регулятор давления

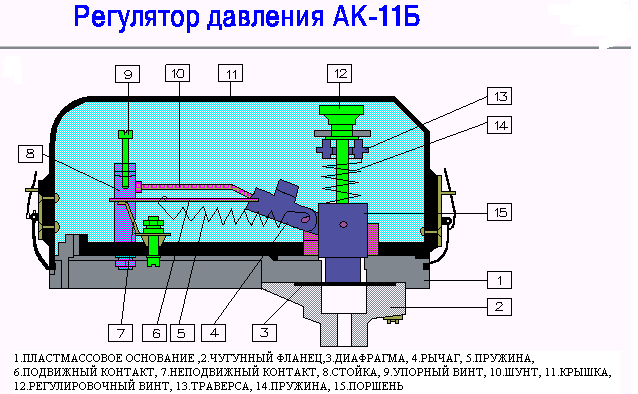

Регулятор давления АК-11Б предназначен для автоматического поддержания давления сжатого воздуха в напорной магистрали в диапазоне от 6,3 АТ до 8,2 АТ путем включения и отключения мотор-компрессора. Установлен на вагонах типа "Е" в кабине машиниста за его креслом, а на вагонах типа "Еж-3" и на номерных вагонах находится в салоне под первым левым сидением головного вагона.

На вагонах типа "Е" постоянно работает регулятор давления, соответствующий включенному тумблеру мотор-компрессора.

На вагонах типа "Еж-3" и номерных вагонах оба регулятора работают параллельно и независимо друг от друга. Однако, включает и отключает мотор-компрессор на составе тот регулятор давления, у которого регулировка на замыкание контактов (включения мотор-компрессора) несколько завышена относительно другого регулятора.

П ример:

В головном вагоне по выезду состава из длительного отстоя на линии (ночного отстоя) регулировка регулятора давления на включение мотор-компрессора соответствует 6,3 АТ, а на отключение 8,2 АТ. В хвостовом вагоне регулятор настроен соответственно на включение мотор-компрессора при 6,4 АТ, а на отключение 8,1 АТ. При включении тумблера мотор-компрессора в любой из кабин управления компрессоры на составе начинают работать, так как оба регулятора замыкают свои контакты, и давление воздуха в напорной магистрали растет.

Первым разомкнет свои контакты хвостовой регулятор давления при давлении воздуха в напорной магистрали 8,1 АТ, но, так как головной регулятор продолжает замыкать контакты, мотор-компрессоры продолжают работать. При достижении давления воздуха в напорной магистрали 8,2 АТ головной регулятор давления размыкает свои контакты, и мотор-компрессоры на составе отключаются.

В дальнейшем происходит естественное падение давления воздуха в напорной магистрали, связанное с работой пневматических устройств, и первым замкнет свои контакты и включит мотор-компрессор хвостовой регулятор, а головной так и останется в разомкнутом положении. В этом случае работой мотор-компрессора на составе управляет хвостовой регулятор давления, поддерживая давление воздуха в напорной магистрали 6,4 ÷ 8,1 АТ.

Технические данные регулятора давления следующие:

• Раствор контактов, мм                       5 ÷ 15

• Нажатие контактов, Н (кгс)                 2 ÷ 5 (0,2 ÷ 0,5)

• Ток продолжительного режима, А      20

• Номинальное напряжение, В             70

• Давление воздуха, МПа (кгс/см²):

•                для включения                   0,63 ÷ 0,68 (6,3 ÷ 6,8)

•                для отключения                  0,77 ÷ 0,82 (7,7 ÷ 8,2)

Регулятор давления подключен к напорной магистрали через расположенный рядом с ним двухходовой разобщительный кран.
