Принцип действия валковых машин -каландры. Технологические операции, выполняемые на валковых машинах – каландрах
При каландровании происходит непрерывное продавливание полимерного материала через зазор между вращающимися навстречу друг другу обогреваемыми полыми валками, в результате которого образуется бесконечный тонкий лист или пленка. В отличие от обработки на вальцах, основной целью технологических операций, выполняемых на каландрах, является не изменение состояния или строения материала, а придание ему формы листа или наложение слоя полимера заданной толщины на листовой материал, непрерывно подаваемый в зазор между валками. В связи с этим требования к поверхности валков и точности поддержания зазоров между ними высокие. Каландры работают только в непрерывном режиме, и материал пребывает в каждом зазоре только один раз.

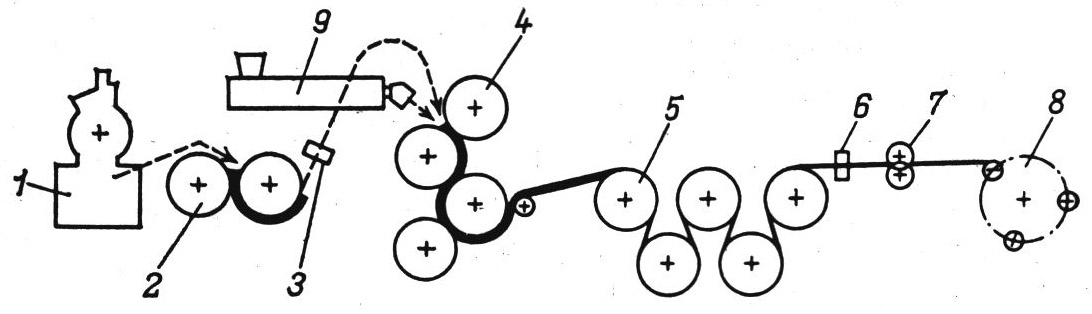

Обычно каландрование производят на специализированных установках – каландровых агрегатах, главной частью которых является каландр. Схема типичного агрегата для изготовления пленки из ПВХ приведена на рис. 123. Приготовление композиции осуществляется в смесителе закрытого типа 1 (или смесителе непрерывного действия). Готовая смесь выгружается из смесителя на валки питательных вальцов 2, срезаемая с валков лента направляется в верхний зазор каландра 4. По пути к каландру лента проходит мимо головки детектора металла 3, прекращающего подачу массы в случае присутствия в ней крупных металлических включений. Этим предотвращается опасность повреждения валков попадающими в полимер металлическими предметами. Если питание каландра осуществляется от экструдера 9, на нем устанавливается стрейнирующая головка, решетка которой не пропускает никаких твердых предметов. В этом случае необходимость в установке детектора металла отпадает.
В
ыходящая
из каландра 4 пленка поступает на
охлаждающие барабаны 5; затем пленка
проходит через толщиномер 6, приспособлениё
для обрезания кромки 7 и принимается на
бобину закаточного устройства 8.
Кроме того, на каландрах выполняют операции по односторонней или двухсторонней обкладке тканей, а также операцию тиснения поверхности уже сформованного листового материала.
Рассмотрим
порядок выполнения этих операций на
универсальном

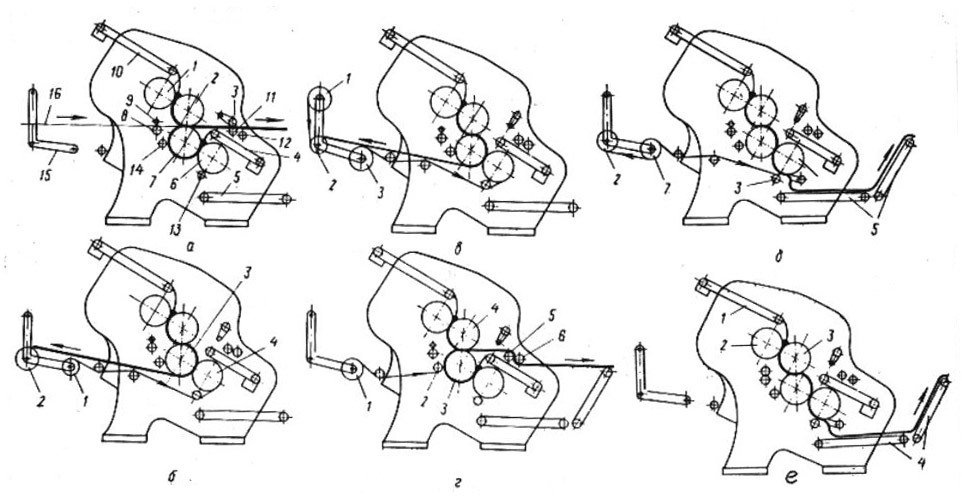

четырехвалковом каландре (рис. 124). Как
видно из pис. 124, а каландр помимо основных
рабочих органов (четырех валков 1, 2, 6 и
7) имеет множество вспомогательных
механизмов: транспортеры для подачи
резиновой смеси (4 и 10) и для приема
готового изделия или полуфабриката
(5); приводные (8 и 11) или свободно вращающиеся
(3, 12, 13, 14) ролики для протягивания,
направления или прижима к валку листовых
материалов; наконец, кронштейн 15 для
установки на нем шпуль, на к
оторые
наматывается (или с которых сматывается)
рулонный материал.
Односторонняя обкладка ткани (рис. 124, б). Ткань, сматываясь с рулона 1, проходит через три направляющих ролика и затягивается в зазор между валками 3 и 4, куда поступает также и полимерная смесь. Прежде чем попасть в зазор, ткань некоторое время находится в контакте с горячим валком 4 и прогревается, что повышает надежность последующего соединения ее с полимерной смесью. Обкладка осуществляется при практическом отсутствии фрикции между валками 3 и 4. При промазке коэффициент фрикции может иметь значение до 1,4. Разность скоростей валков способствует более глубокому проникновению композита в поры ткани. Готовая ткань, выйдя из зазора, наматывается на среднюю приводную шпулю 2.
Если необходима обкладка второй стороны ткани (рис. 124, в), то рулон снимают со средней шпули 2 и устанавливают вновь на нижнюю шпулю 3, на верхней же шпуле 1 устанавливается рулон прокладочной ткани. Обкладка осуществляется, как показано на pиc. 124, б. На шпулю 2 вместе с тканью, покрытой с двух сторон смесью, наматывается прокладочная ткань, предотвращающая слипание продукта в рулоне.
Одновременная двухсторонняя промазка (рис. 124, г). Ткань, сматываясь с рулона 1, валиком 2 прижимается к горячей смеси на валке 3 и затем попадает в зазор между валками 3 и 4, где встречается со вторым слоем смеси. Приводным 5 и прижимным 6 роликами прорезиненная ткань подается на последующую обработку или на намотку в рулон с прослоечной тканью.
Дублирование (рис. 124, д). Его выполняют, если, например, на ткань необходимо наложить дополнительный слой полимерной смеси. Ткань сматывается с рулона 1, причем прокладочная ткань, предотвращавшая слипание рулона, тут же наматывается на шпулю 2. Подлежащая дублированию ткань, проходя через направляющие валики, прижимным валиком 3 прикатывается к слою резиновой смеси на валке 4 и сразу подается на приемный транспортер 5.
Листование смеси (рис. 14, е). Полимерная смесь транспортером 1 подается в зазор между валками 2 и 3 предварительной калибровки. Последующее двухкратное пребывание в межвалковых зазорах обеспечивает высокую точность окончательной калибровки. Готовый лист отводится от каландра транспортером.
По технологическому признаку каландры делятся на листовальные, промазочные, обкладочные (дублирующие) и тиснильные. Эти типы каландров, так же как и вальцы, различаются коэффициентом фрикции и набором вспомогательных механизмов. Все они выпускаются с приводом, позволяющим изменять частоту вращения валков в интервале 1–10. Минимальная (заправочная) окружная скорость поверхности валков должна быть не более б м/мин.
Кроме отмеченных специализированных типов выпускаются универсальные лабораторные и промышленные каландры. Конструкция последних предусматривает бесступенчатое изменение коэффициента фрикции валков и достаточно полный набор вспомогательных механизмов.
Основные классификационные конструктивные признаки каландров – это число валков и их размеры.
Последний
из основных конструктивных признаков,
по которым классифицируют каландры, -
это взаимное расположение валков. На
pис. 125 показаны различные варианты
расположения валков: а) Г-образное; б)
L-образное; в) вертикальное; г) треугольное;
д) Z-образное; е) S-образное.
