2.3 Перелік приладів і апаратури
1. Реле серії РТ-80, РТ-90, ІТ-80;
2. Амперметр змінного струму|току| 10 А;
3. Трансформатор навантаження ОСО–0,25 220/12 В;
4. Електричний секундомір;
5. ЛАТР;
6. Рубильники.
2.4 Оформлення звіту
Звіт повинен містити|утримувати|:
1. Електричні схеми випробувань.
2. Паспортні дані випробовуваного реле, електровимірювальної і іншої апаратури.
3. Дані досліду |досліду| за визначенням вільного обертання диска, струму|току| і часу спрацьовування електромагнітного елемента (відсічення|відсічки|).
4. Дослідні|досвідчені| і паспортні характеристики.
5. Виводи|виведення| і висновки|ув'язнення| по роботі.
2.5 Контрольні питання
1. Яке призначення індукційних реле?
2. Переваги і недоліки|нестачі| індукційних струмових реле в порівнянні з електромагнітними?
3. Як регулюється струм|тік| спрацьовування залежного елемента?
4. Як регулюється струм|тік| спрацьовування незалежного елемента?
5. Чому залежність часу спрацьовування від струму|току| обмежена?
6. Чому характеристики реле РТ-80 зберігаються незмінними при одній і тій же кратності струму|току| в ланцюзі|цепі| обмотки для різних уставок| за струмом спрацьовування?
3 Лабораторна робота № 3 випробування трансформаторів струму|току|
3.1 Підготовка до лабораторної роботи
3.1.1 МЕТА|ціль| ВИКОНАННЯ РОБОТИ
1. Вивчити конструкцію і методику випробувань трансформаторів струму|току|.
2. Ознайомитися з|із| вибором трансформаторів струму|току| для цілей виміру|вимірювання| і підключення реле захисту.
3. Набути практичних навичок у визначенні параметрів і характеристик трансформаторів струму|току|.
3.1.2 ТЕОРЕТИЧНА ПІДГОТОВКА
Вимірювальні трансформатори струму|току| (ВТТ) служать для перетворення струмів|токів| первинних ланцюгів|цепів| в стандартні струми|токи| 5 або 1 А для вимірювальних приладів, пристроїв|устроїв| релейного захисту і автоматики. Нормально трансформатори струму|току| працюють в режимі, близькому до режиму короткого замикання вторинної|повторної| обмотки.
Розмикання вторинної|повторної| обмотки за наявності струму|току| в первинному ланцюзі|цепі| неприпустимо|недопустимий|, оскільки|тому що| при цьому може бути пошкоджена ізоляція трансформатора з витікаючими звідси наслідками.
Струм|тік|, вимірюваний ВТТ, визначають виразом|виразу|:
де: Кн=I1н/I2н – номінальний коефіцієнт трансформації, що представляє|уявляє| відношення|ставлення| первинного до вторинного|повторного| номінального струму|току|.
Для|в| трансформаторів струму|току| розрізняють три види похибок :
• відносну струмову, у відсотках|процентах|:
• кутову δ, визначувану між вектором первинного I1| і вторинного|повторного| I2| струмів|токів|;
• повну|цілковиту| .
Повна|цілковита| струмова погрішність є значенням різниці твору|добутку| номінального коефіцієнта трансформації на миттєве значення вторинного|повторного| струму|току| і миттєвого значення первинного струму|току|, що діє, у відсотках|процентах|:
де: I1 – значення первинного струму, що діє; Т – тривалість періоду; i1 і i2 – миттєві значення первинного і вторинного струмів.
На значення похибок впливає, в основному, струм|тік| намагнічення сталі сердечника|осерді|. Чим вище якість стали, чим більше початкова магнітна проникливість, тим менше струм|тік| намагнічення і тим стабільніше його значення. Для зниження похибок і підвищення точності вимірів|вимірювань| застосовуються: холоднокатана сталь, пермалой, спеціальні схеми з'єднань|сполук| обмоток|, штучне підмагнічування| сердечника|осерді| і інші засоби|кошти|. Вживана для підвищення точність вимірів|вимірювань| спеціальні матеріали, засоби|кошти| і способи компенсації ускладнюють схеми, конструкції і здорожчують апарат. Треба мати на увазі, що застосування|вживання| трансформаторів високої точності не завжди обов'язково. Слід залежно від призначення по допустимих значеннях похибок вибирати найбільш дешевий апарат, відповідний|придатний| по точності вимірів|вимірювань|. Для трансформаторів струму|току| встановлено|установлений| п'ять класів точності (таблиця 3.1) залежно від максимальних величин похибок .
Таблиця 3.1 – Класи точності і найбільші похибки ВТТ
Клас точності
|
Струм|тік| в первинній обмотці (у % ).
|
Найбільша похибка
|
Примітка
|
|
Струмова (%)
|
Кутова (мін)
|
|
||
|
10 |
±0,5
|
±20
|
|
0,2 |
20 |
±0,35
|
±15
|
|
|
від 100 до 120
|
±0,2
|
±10
|
|
|
10 |
±1,0
|
±60
|
|
0,5 |
20 |
±0,75
|
±50
|
|
|
від 100 до 120
|
±0,5
|
±40
|
|
|
10 |
±2,0
|
±120
|
|
1,0 |
20 |
±1,5
|
±100
|
|
|
від 100 до 120
|
±1,0
|
±80
|
|
3 |
від 50 до 120
|
±3,0
|
не нормується
|
|
Трансформатори струму|току| класу 0,2 застосовуються для точних вимірів|вимірювань|, перевірок і досліджень, ними оснащуються електротехнічні лабораторії електричних станцій.
Трансформатори струму|току| класів 0,5 і 1 встановлюються в розподільних пристроях|устроях| і служать для підключення щитових вимірювальних приладів, розрахункових і контрольних лічильників. Для підключення розрахункових лічильників обов'язково застосовують ВТТ класу 0,5.
Трансформатори струму|току| класів 3 і 10 використовуються для підключення реле захисту і автоматики.
У деяких схемах релейного захисту| знаходять|находять| застосування|вживання| і спеціальні конструкції ВТТ , наприклад з|із| сердечниками|осердею| типа|типу| Д для диференціального захисту і будь-яких інших захистів|, з|із| сердечником|осердею| типа|типу| Р для релейного захисту будь-якого типу|типу|. Клас точності ВТТ істотно|суттєвий| залежить від навантаження вторинного|повторного| ланцюга|цепу|.
Навантаження ВТТ визначається або потужністю S2| і cos|2 при номінальному струмі|току| I2|, або повним|цілковитим| опором вторинного|повторному| кола|цепу|:
Номінальним навантаженням ВТТ є|з'являється| найбільша потужність, при якій він працює в своєму найвищому класі точності підключення додаткових приладів, тобто збільшення навантаження вторинного|повторного| ланцюга|цепу|, приводить|наводить| до збільшення похибок і до зниження точності вимірів|вимірювань|, при виборі ВТТ для підключення вимірювальних приладів потрібно дотримувати умову:
Z2|Z2ном|..
При виборі трансформаторів струму|току| в схемах релейних захистів необхідно погоджувати|узгоджувати| максимально допустиме навантаження Z2| його зовнішнього вторинного|повторного| ланцюга|цепу| величиною струму|току| первинного ланцюга|цепу|. Відомо, що трансформатори струму|току| в схемах релейних захистів повинні надійно працювати в режимах підвищених первинних струмів|токів|, що у багато разів перевищують робочі струми|токи|. Якщо первинний струм|тік| зростає понад|зверх| 120 % I1н|, то струм|тік| намагнічування збільшується, що приводить|наводить| до великого насичення сталі сердечника|осерді| і відповідного збільшення похибок. Подібна картина спостерігається під час перехідного процесу при короткому замиканні, що несприятливо|несприятливий| відбивається на роботі релейних захистів|.
Практикою наладки і експлуатації релейних пристроїв|устроїв| встановлено|установлений|, що 10 %-я погрішність, тобто повна|цілковита| погрішність ε, що обумовлена струмом|током| намагнічення не повинна перевищувати 10 % первинного струму|току|. У зв'язку з цим ВТТ для пристроїв|устроїв| релейного захисту перевіряють на точність роботи по кривих граничної кратності, що є залежностями граничної кратності первинного струму|току| від навантаження вторинної|повторної| обмотки: К10=i1макс/i1н=f(Z2|), при соs|=0,8, за умови, що|при умові , що| повна|цілковита| погрішність дорівнює 10 %.
Крива кратностей| в логарифмічному масштабі показана на рис.3.1. Дані криві дозволяють по обчисленій|вичисляти| кратності первинного струму|току| визначити максимальне допустиме навантаження вторинного|повторного| ланцюга|цепу| ВТТ, при якому похибка не перевищує допустимої (ε=10%). Потім по встановленому|установленому| максимально допустимому навантаженню, по відомих опорах реле, а також по довжині сполучних дротів|проводів| визначається мінімально необхідний перетин жив останніх.
Важливою|поважною| характеристикою трансформатора струму|току| (ТС) є|з'являється| крива намагнічення (вольт-амперна характеристика), за видом|виду| якої можна судити про справність трансформаторів. Зокрема по вигляду|виду| характеристики намагнічення можна визначити:
• наявність виткових| замикань у вторинній|повторній| обмотці;
• несправності магнітопровода;
• можливість|спроможність| спільного|сумісного| використання трансформаторів в схемах ДЗ (оскільки при майже співпадаючих характеристиках трансформаторів, струми|токи| небаланса| будуть мінімальними).
Вольт-амперні характеристики є залежністю напруги|напруження|, що підводиться до вторинної|повторної| обмотки, від намагнічуєючого струму|току|, що пропускається через неї, при розімкненій первинній обмотці ВТТ.

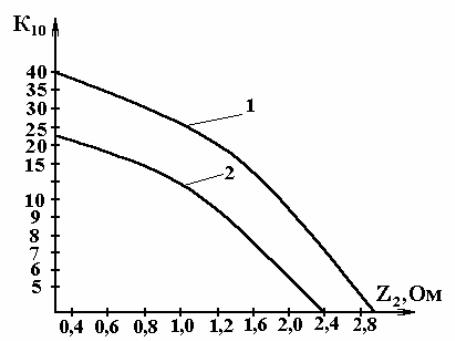

1 – для сердечника|осерді| Д; 2 – для сердечника|осерді| класу 0,5
Рисунок 3.1 – Криві 10 % погрішності ВТТ типа|типу| ТПОЛ
Характеристика знімається дослідним|досвідченим| шляхом|дорогою| по схемі, приведеній на рис. 3.2.
При включенні|приєднанні| ВТТ визначається 10–12 точорк і по ним будується крива залежності U2| = f(I2|), яка і порівнюється з|із| типовою характеристикою. За наявності в ВТТ короткозамкнутих витків характеристика намагнічення різко знижується, як показано на рис.3.3 пунктиром затиски обмоток| маркіруються: первинною – Л1 і Л2 і вторинною|повторною| И1 і И2. Вибір один із затисків, наприклад, первинної обмотки, який має бути названий|накликати| Л1 є|з'являється| довільним. Але|та| після|потім| цього за початок И1 вторинної|повторної| обмотки приймається вже однозначно той затиск, з|із| якого миттєвий струм|тік| прямує в зовнішній ланцюг|цеп|, коли в первинній обмотці він направлений|спрямований| від Л1 до Л2.
3.1.3 ВИПРОБУВАННЯ ВИМІРЮВАЛЬНИХ ТРАНСФОРМАТОРІВ
Випробування ВТТ проводяться в об'ємі|обсязі|, передбаченому ПУЕ:
3.1.3.1 Вимір|вимірювання| опору ізоляції:
а) первинних обмоток|. Проводиться|виробляє| мегомметром на U = 2500 В. Величина опори ізоляції не нормується;
б) вторинних|повторних| обмоток|. Проводиться|виробляє| мегомметром на напругу|напруження| 500 або 1000 В. Опір ізоляції вторинних|повторних| обмоток| разом з приєднаними до них ланцюгами|цепами| повинно бути не менше 1 Мом.
3.1.3.2. Заміри тангенса кута|кутка| діелектричних втрат проводиться|виробляє| для трансформаторів струму|току| на напругу|напруження| 110 кВ| і вище.
3.1.3.3. Випробування підвищеною напругою|напруженням| промислової частоти:
а) ізоляція первинних обмоток|. Випробування є|з'являється| обов'язковим для трансформаторів до 35 кВ. Величини випробувальної напруги|напруження| вказані в таблиці. 7.
Тривалість додатка|застосування| нормованої випробувальної напруги|напруження|:
• для трансформаторів напруги|напруження| – 1 хв;
• для трансформатора струму|току| з|із| керамічною, рідкою або паперово-масляною|олійною|
ізоляцією – 1 хв;
Рисунок 3.2 – Схема зняття характеристики намагнічення U2| = f (I2|)
Рисунок 3.3 – Вольт-амперна характеристика
• для ВТТ з|із| ізоляцією з|із| твердих органічних матеріалів або кабельних мас – 5 хв.
б) ізоляції вторинних|повторних| обмоток|. Величина випробувальної напруги|напруження| для ізоляції вторинних|повторних| обмоток| разом з приєднаними до них ланцюгами|цепами| складає 1кОм|.
Таблиця 3.1 – Випробувальна напруга|напруження| промислової частоти
для вимірювальних трансформаторів
Виконання ізоляції вимірювального трансформатора
|
Випробувальна напруга, кВ, при номінальній напрузі, кВ
|
|||||
3 |
6 |
10 |
15 |
20 |
35 |
|
Нормальна
|
21,6 |
28,8 |
37,8 |
49,5 |
58,5 |
85,5 |
Ослаблена
|
9 |
14 |
22 |
33 |
- |
- |
3.1.3.4. Вимір|вимірювання| струму|току| холостого ходу проводиться|виробляє| для каскадних трансформаторів напругою|напруженням| 110 кВ| і вище на вторинній|повторній| обмотці при номінальній напрузі|напруженні|.
3.1.3.5. Зняття характеристик намагнічення сердечника|осерді| трансформатора струму|току| слід проводити|виробляти| до номінального струму|току|, якщо для цього не потрібна напруга|напруження| вище 380 В. Для ВТТ , призначених для живлення|харчування| пристроїв|устроїв| релейного захисту, зняття характеристик проводиться|виробляє| струмом|током| вище за номінальне до початку області насичення.
3.1.3.6. Перевірка полярності виводів|виведень| ВТТ (або групи з'єднання|сполуки| для|в| трифазних трансформаторів напруги|напруження|) проводиться|виробляє| при монтажі, якщо відсутні паспортні дані або є сумніву в достовірності цих даних.
3.1.3.7. Вимір|вимірювання| коефіцієнта трансформації на всіх відгалуженнях проводиться|виробляє| для вбудованих ВТТ і трансформаторів, що мають перемикальний пристрій|устрій|.
3.1.3.8. Вимір|вимірювання| опору обмоток| постійному струму|току| проводиться|виробляє| для|в| первинних обмоток| трансформаторів струму|току| напругою|напруженням| 10кВ| і вище, що мають перемикальні пристрої|устрої|. Відхилення виміряного|виміряти| значення опору обмотки від паспортного не повинне перевищувати 2 %.
3.1.3.9. Випробування трансформаторного масла|мастила| проводиться|виробляє| для вимірювальних трансформаторів 35 кВ| і вище, що мають підвищене значення тангенса кута|кутка| діелектричних втрат ізоляції.
