5 Лабораторна робота № 5 наладка і випробування максимального струмового захисту на змінному оперативному струмі
5. 1 ПІДГОТОВКА ДО ЛАБОРАТОРНОЇ РОБОТИ
5.1.1 МЕТА|ціль| ВИКОНАННЯ РОБОТИ
1. Вивчити пристрій|устрій| серієсного реле часу типа|типу| РВМ-12.
2. Вивчити схему МСЗ на змінному струмі|току| з дешунтуванням| електромагнітів відключення із застосуванням реле РВМ і проміжних реле РП-341.
3. Отримати|одержувати| навички|навички| в регулюванні вхідних в систему реле на вибрані уставки| струму|току| і час спрацьовування і налаштуванні захисту на чітку взаємодію всіх елементів схеми.
5.1.2 ТЕОРЕТИЧНА ПІДГОТОВКА
Максимальний струмовий захист на змінному оперативному струмі|току| з дешунтуванням| котушок|катушок| відключення приводів вимикачів набув широкого поширення для захисту ліній, силових трансформаторів і електричних двигунів. Широкому розповсюдженню|поширенню| цього виду захисту сприяли розробка і випуск промисловістю реле часу з|із| мікродвигуном типів РВМ-12 і РВМ-13, що працюють на змінному оперативному струмі|току| і трансформаторів струму|току|, що включаються безпосередньо в ланцюг|цеп|. Конструктивне виконання реле часу типа|типу| РВМ-12 показане на рис.5.1.
Синхронний|синхрон| мікродвигун складається із статора 1 з|із| обмоткою, ротора, що втягується, 2 і уповільнюючого|сповільнювати| редуктора 4, 5, 6. При подачі напруги|напруження| на обмотку статора електродвигуна його ротор втягується в міжполюсний простір|простір-час| і зачинає|починає| обертатися з|із| постійною швидкістю, залежною тільки|лише| від частоти струму|току|. При втягуванні ротора відбувається|походить| зчеплення трибки| 3, що знаходиться|перебуває| на його осі, з|із| редуктором, через який обертання ротора передається рамці 7 з|із| рухливими|жвавими| контактами. У міру обертання рамки відбувається|походить| замикання рухливих|жвавих| кон|кін| тактів з|із| нерухомими. Витримка|витяг| часу регулюється шляхом переміщення нерухомих контактів щодо|відносно| рамки на кут|куток| α:t =α |ω. Повернення в початкове|вихідне| положення|становище| здійснюється пружиною 11 після|потім| спрацьовування реле і відключення елемента, що захищається.
Окрім мікродвигуна і контактної системи (рис.5.2) реле має два трансформатори, що насичуються|насищають|, 2. Первинні обмотки| трансформаторів включаються у вторинні|повторні| ланцюги|цепи| трансформаторів струму|току| будь-яких двох фаз ланцюга|цепу|, що захищається. Електродвигун має бути включений тільки|лише| в яку-небудь одну фазу.
Це забезпечується контактами пускових реле захисту, що управляють. Реле приходить в дію при замиканні ланцюга|цепу| між клемами 9–11 або 11–13. Для зменшення змісту|вмісту| гармонійних складових в кривих напруги і струму|току|, що підводяться до обмотки двигуна, і для зниження піків|пік-факторів| напруги|напруження|, небезпечних для ізоляції, паралельно вторинній|повторній| обмотці трансформаторів, що насичуються|насищають|, приєднуються ємкість|місткість| 4 і послідовно включений з|із| нею опір 3. Реле має три контакти, з|із| них два що прослизають 5 і один кінцевий|скінченний| 6. Реле часу типа|типу| РВМ-12 має найбільшу витримку|витяг| часу 4 с|із|, а реле часу типа|типу| РВМ-13 – 10 с. При послідовному з'єднанні|сполуці| первинних напівобмоток| трансформаторів, що насичуються|насищають|, струм|тік| спрацьовування складає 2,5 А, а при паралельному – 5 А.

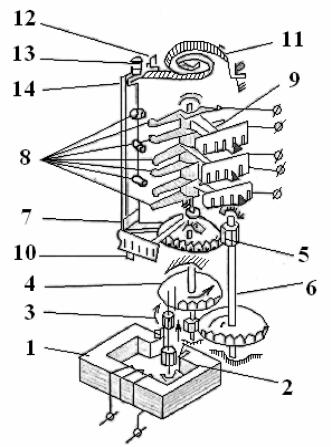

1–2 – статор і ротор мікродвигуна; 3, 4, 5 –
зубчасті|зубчаті| колеса; 6 – редуктор;7 – рамка з|із|
контактними циліндрами; 8 – контакти; 9 –
повідець|поводок| уставки|; 10 – буксирна стрілка; 11 –
поворотна пружина; 12 – упор; 13 – замокнув; 14–| пружини
Рисунок 5.1 – Пристрій|устрій| реле часу типа|типу| РВМ:
На рис. 5.3 приведена схема МСЗ, що включає струмові реле миттєвої дії НО типа|типу| РТ-40 (пускові органи захисту), реле часу КТ типа|типу| РВМ-12, вказівне реле КН типа|типу| РУ-21 і проміжні реле Кl типа|типу| РП-341, що проводять|виробляють| дешунтування| котушок|катушок| відключення YAT1| і YAT2|. Схема працює таким чином. В разі|у разі| короткого замикання спрацьовують струмові реле Ка1, Ка2 (рис.5.3,б). Їх контакти замикають ланцюг|цеп| вторинних|повторних| обмоток| трансформаторів реле часу КТ (рис.5.3, в), що насичуються|насищають|, при цьому двигун реле часу отримує|одержує| живлення|харчування|. Реле

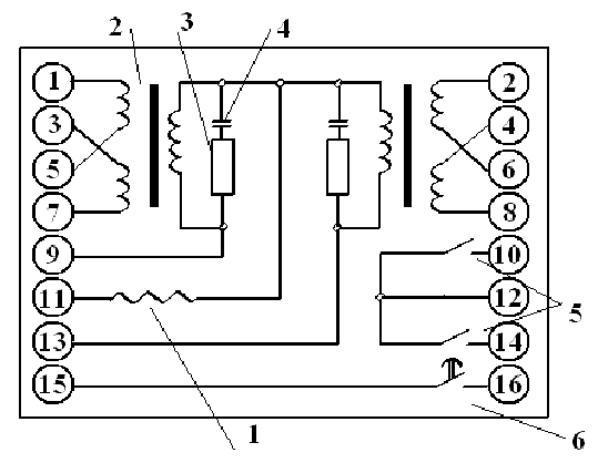

1 – мікродвигун; 2 – трансформатор|, що насичується;|насищає|
3 – опір; 4 – конденсатор; 5 – ковзні контакти; |
6 – примусовий контакт
Рисунок 5.2 – Схема реле часу типів| РВМ-12 і РВМ-13

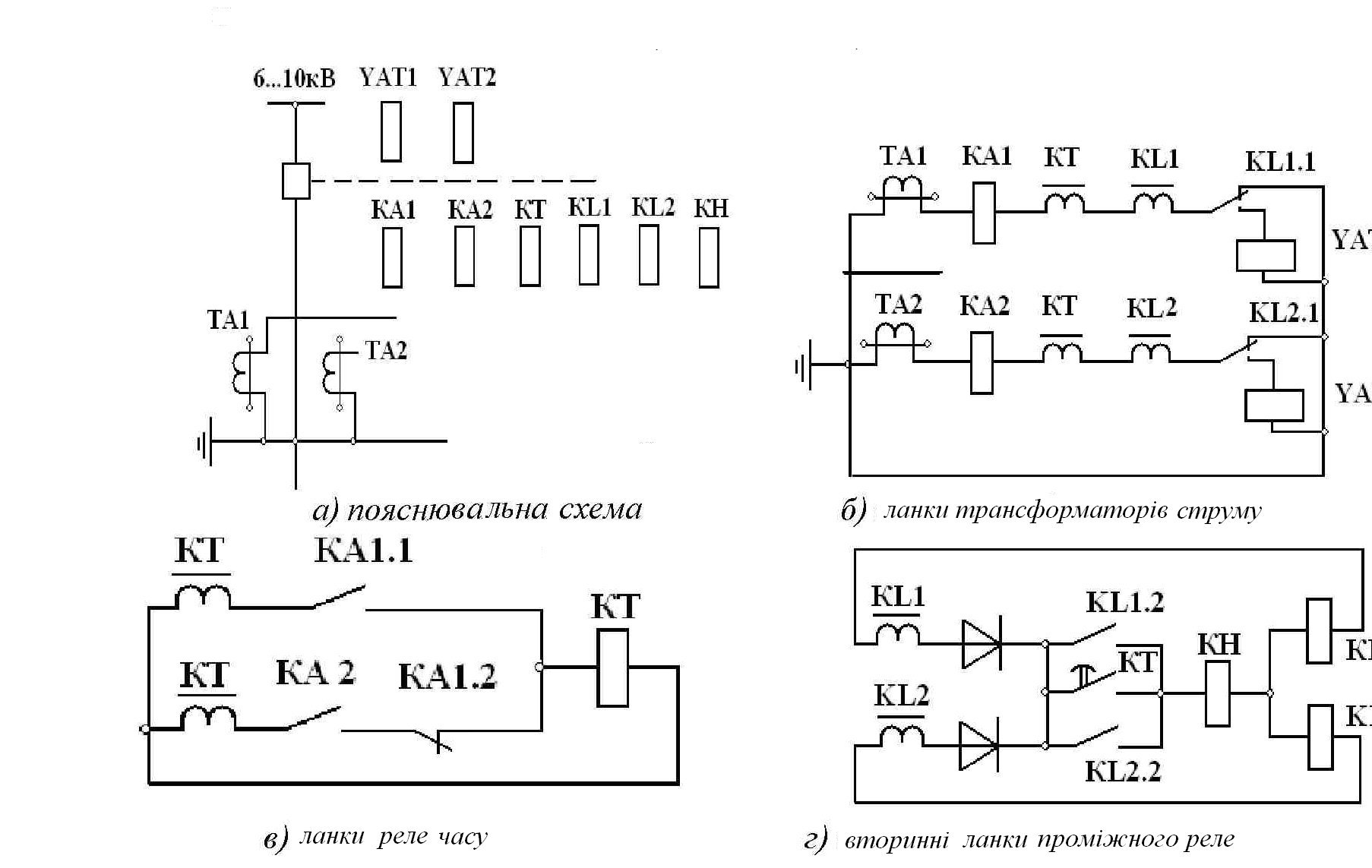

а) пояснююча схема б) ланцюги|цепи| трансформаторів струму|току|
в) ланцюги|цепи| реле часу г) вторинні|повторні| ланцюги|цепи| проміжних реле
Рисунок 5.3 – Схема МСЗ на змінному оперативному струмі|току|
часу, спрацювавши, своїм контактом КТ замикає ланцюги|цепи| вторинних|повторних| обмоток| проміжних трансформаторів Кl1 і KL2| (рис.5.3, г), що насичуються|насищають|, на обмотку вказівного реле КН і обмотки| проміжних реле. Проміжні реле потужними|могутніми| перемикальними контактами Кl1.1 і KL2.1 (рис.5.3,б), включають відповідні відключаючі|відключати| котушки|катушки| YАТ| в ланцюзі|цепі| трансформаторів струму|току|, а контактами Кl1.2 і KL2.2 шунтують контакт реле часу (рис.5.3, д).
Шунтування контакту реле часу КТ забезпечує надійна дія захисту незалежно від стану|достатку| контактів струмових реле Ка.1, Ка1.2 і Ка2 і реле часу. Контакти струмових реле і реле часу можуть розійтися при підключенні на трансформатори струму|току| відключаючих|відключати| котушок|катушок|. Пояснюється|тлумачить| це тим, що струм|тік| спрацьовування реле РП-341 і його струм|тік| повернення приймаються значно нижче за струми|токи| спрацьовування пускових струмових реле, тобто Iв КА > Iв КL.
5.1.3 ОПИС ЛАБОРАТОРНОГО СТЕНДУ
На стенді змонтований максимальний струмовий захист лінії з|із| незначним відступом від схеми, що розгледіла|розглядала| вище (рис.5.4). Імітатором навантаження лінії служить трифазний асинхронний двигун, що підключається до лабораторної мережі|сіті| 380 В на даному стенді за допомогою контактора, що імітує високовольтний вимикач. Оскільки|тому що| контактор не має приводу з|із| відмикаючою|відключати| котушкою|катушкою| подібно до високовольтного вимикача, то досліджувана схема захисту, змонтована на стенді, працює не за принципом дешунтування| котушки|катушки| відключення, а подібно до кнопки «стоп», що розриває ланцюг|цеп| управління контактором. З цією метою в ланцюг|цеп| управління (ланцюг|цеп| котушки|катушки| контактора) послідовно з|із| кнопками «пуск» SB1| і «стоп» SB2| включаються розмикаючі контакти Кl1.1 і KL2.1 вихідних проміжних реле РП-341 (див. рис. 5.4).

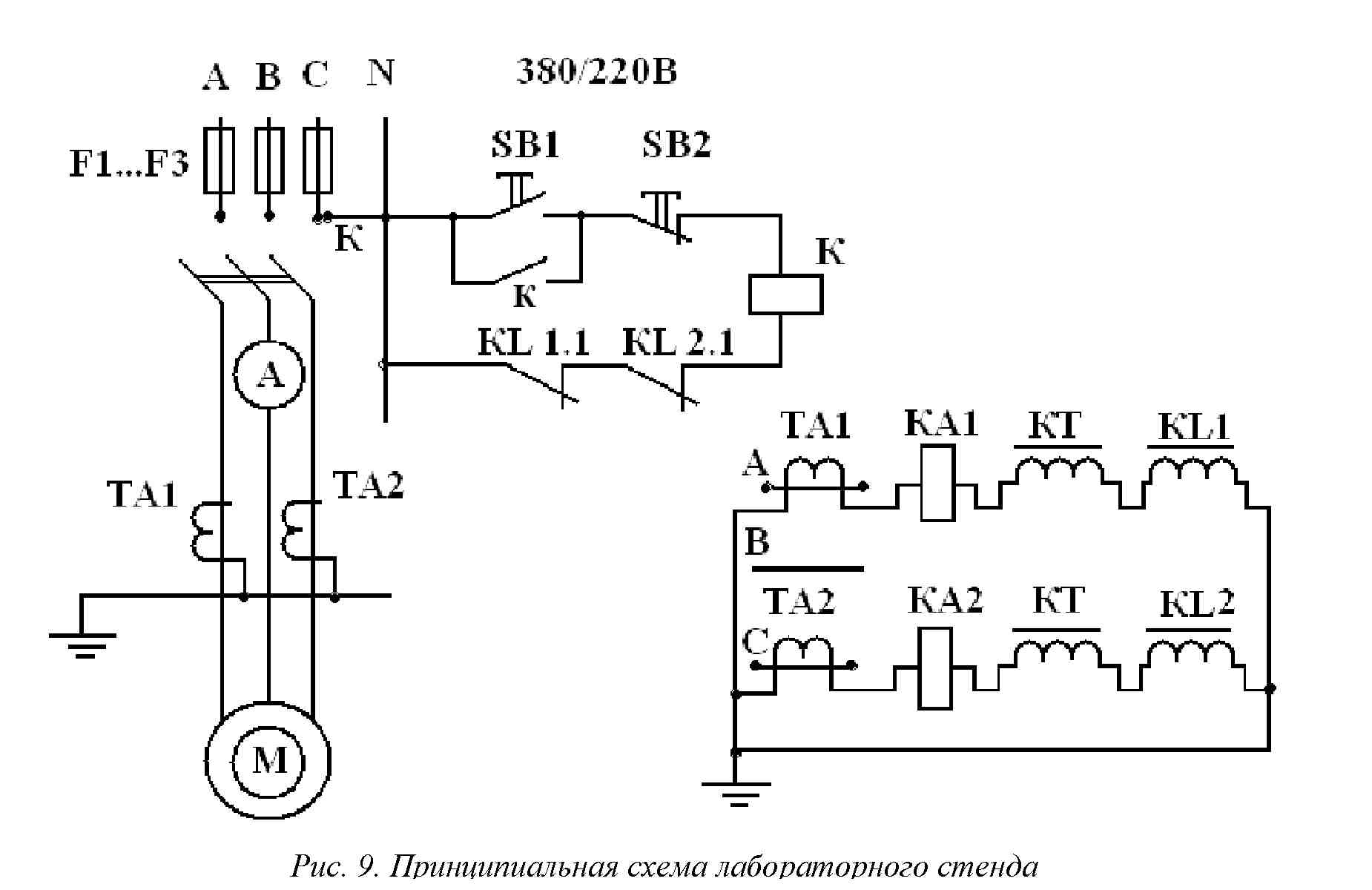

Рисунок 5.4 - Принципова схема лабораторного стенду
Імітація режиму короткого замикання проводиться|виробляє| шляхом зміни коефіцієнтів трансформації трансформаторів струму|току| Та1 і Та2, що живлять|почувають| релейний захист. Ланцюг|цеп| управління контактором з|із| контактами проміжного реле, що розмикаються, ланцюг|цеп| реле часу (див. рис.5.3, г), ланцюги|цепи| проміжних реле (див. рис.5.3, д) змонтовані стаціонарно на зворотному боці стенду.
Студентам належить підключити до мережі|сіті| двигун і ланцюги|цепи| трансформаторів струму|току| без дешунтуючих| контактів (див. рис. 5.3).
