Задача №9
Бак разделен на два отсека тонкой перегородкой. Из отсека I вода через отверстие в перегородке диаметром d1, расположенном на высоте h1 от дна, поступает в отсек II, а из отсека II через внешней цилиндрический насадок диаметром d2 выливается наружу. Высота расположения насадка над дном – h2. Уровень воды над центром отверстия в отсеке I равен H1 (рис. 4 а, б). Движение установившееся. Исходные данные см. табл. 9.
Требуется определить расход Q и перепад уровней воды в отсеках h.
Таблица 9
-
Исходные
данные
Номер варианта
0
1
2
3
4
5
6
7
8
9
d1, см
2,0
3,0
2,5
3,5
1,5
4,0
4,5
5,0
3,0
2,0
d2, см
1,5
3,0
2,0
4,0
1,5
5,0
3,5
4,0
4,5
2,0
H1, м
1,0
3,0
2,5
4,0
2,0
3,5
1,5
3,5
3,0
2,0
h1, м
1,0
2,0
1,5
3,0
2,5
3,0
1,0
3,0
2,5
1,5
h2, м
1,0
1,5
0,5
1,0
0,5
1,0
0,5
0,5
1,0
1,5
а) б)
рис.4
Задача №10

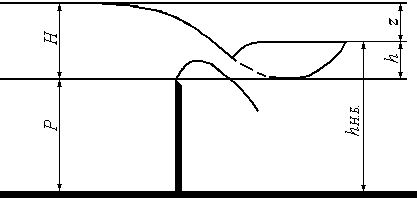

Для измерения расхода сточной жидкости, поступающей на канализационную станцию, в подводящем канале прямоугольного сечения шириной B установлен водослив с тонкой стенкой высотой P (рис. 5). Исходные данные см. табл. 10.
Требуется определить расход сточной жидкости в канале при напоре на водосливе H и глубине воды в нижнем бьефе hН.Б..
Таблица 10
-
Исходные
данные
Номер варианта
0
1
2
3
4
5
6
7
8
9
В, м
2,0
2,5
3,0
3,5
3,0
2,0
4,0
2,5
4,0
2,0
P, м
1,0
1,5
2,0
1,5
2,0
1,2
1,0
1,3
1,1
1,4
H, м
0,65
0,5
0,8
0,75
0,6
0,4
0,7
0,3
0,65
0,5
hН.Б., м
1,2
1,5
2,5
1,7
1,8
1,5
1,0
1,5
0,8
1,6
рис. 5
