23. Назначение, решаемые задачи и составные части радиомикрофонов

Принцип действия радиозакладок микрофонного типа основан на пре-образовании акустических сигналов с помощью микрофона в электрические сигналы и передачи их по радиоканалу на приемное устройство. Та-кие подслушивающие устройства получили наибольшее распространение благодаря простоте исполнения и дешевизне. В качестве источника питания могут служить автономные источники питания, электрическая и телефонная сети.

• микрофон, воспринимающий акустические колебания разговаривающих лиц и превращающий их в электрические сигналы;

• радиопередатчик, воспринимающий электрические сигналы от микрофона и передающий их по радиолинии на приемник, позволяющий злоумышленнику воспринимать содержание переговоров;

• источник питания радиопередатчика, определяющий продолжительность непрерывной работы радиозакладок.

Микрофон определяет зону акустической чувствительности (до 20–30 м), радиопередатчик – дальность действия радиолинии. Важными параметрами с точки зрения дальности действия для передатчика являются мощность, стабильность несущей частоты, диапазон частот, вид модуляции.

По конструктивному исполнению радиозакладки могут быть простыми, работающими как обычные передатчики с амплитудной или частотной модуляцией. В то же время радиозакладки могут быть и весьма сложными: иметь в своем составе устройства дистанционного управления, автоматического включения при определенных условиях, системы накопления информации и передачи ее короткими сериями на повышенных скоростях и т.д.

Наличие такого большого количества моделей радиомикрофонов объясняется тем, что в различных ситуациях требуется определенная модель.

Радиозакладки, устанавливаемые в телефонную линию, используют её и в качестве источника питания и в качестве антенны. Некоторые позволяют прослушивать только телефонные разговоры, а некоторые ещё и разговоры в помещении, где установлен телефонный аппарат. При разговоре акустические волны воздействуют на телефонный капсюль и он передает сигналы по сети, даже если трубка положена. При поднятии трубки закладка переходит в режим прослушивания телефонного разговора. Такие закладки удобны тем, что можно слушать, например, и телефон и квартиру, даже не проникая в неё, достаточно подключить такую закладку к телефонной линии в подъезде. Подключаются телефонные закладки к линии по параллельной схеме.

Так как питается такая закладка от телефонной линии, то время её работы практически не ограничено.

24. Основные тактико-технические характеристики сканирующих радиоприемников.

В процессе контроля радиоэфира основными действиями являются поиск, обнаружение и прием требуемых радиосигналов. Возможности любого комплекса радиоконтроля, решающего эти задачи, определяются параметрами используемых в нем сканирующих радиоприемных устройств. По сути дела именно эти устройства являются одним из важнейших функциональных элементов такого комплекса. Следует отметить, что сканирующие приемники в руках злоумышленников могут служить разведывательным

средством.

Сканирующие радиоприемники характеризуются следующими основными показателями:

• диапазоном принимаемых частот;

• чувствительностью;

• избирательностью;

• параметрами сканирования (скоростью перестройки, полосами обзора и т.д.);

• используемым методом или методами, если они есть, обнаружения сигналов;

• видом принимаемых радиосигналов;

• оперативностью управления и возможностями его автоматизации;

• выходными параметрами (качество воспроизведения сигнала на вы-ходе приемника, наличие выходов по промежуточной и низкой частоте, значения полос пропускания сигнала по этим частотам и т.д.);

• эксплуатационными параметрами (массогабаритные характеристики, требования по электропитанию, надежность, ремонтопригодность. удобство транспортировки и т.п.).

Представленные на отечественном рынке модели сканирующих приемников обычно удовлетворяют требованиям по диапазону и скорости сканирования для поиска радиомикрофонов или других источников радиоизлучения, не использующих режим быстрой перестройки рабочей частоты.

В то же время возможность обнаружения таких радиомикрофонов или способность контроля технически сложных каналов радиосвязи зависят не только от параметров сканирования радиоприемника, но и от наличия в со-ставе комплекса других средств, обеспечивающих решение подобных за-дач. В качестве таких средств в настоящее время все чаще используются специализированные комплекты программного обеспечения. В этих условиях особое значение приобретает способность сканирующего радиоприемника эффективно работать в составе автоматизированного комплекса радиоконтроля под управлением персонального компьютера. С этой целью рядом зарубежных и российских компаний производителей были разработаны так называемые «компьютерные» радиоприемники, специально ориентированные на обеспечение эффективного взаимодействия с ЭВМ. Конструктивно такие приемники выполняются либо в виде плат, встраиваемых в ISA-слот компьютера, либо в виде отдельных модулей, подключаемых к компьютеру через порты СОМ, LPT или PCMCIA. Благодаря такому решению обеспечивается высокая скорость обмена информацией между радио-приемником и компьютером, а отсутствие дополнительных внешних органов управления позволяет достичь небольших значений массогабаритных параметров приемника.

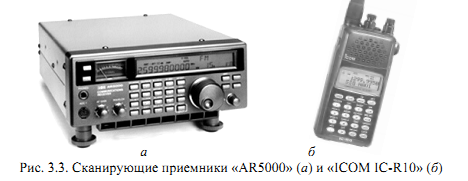

Сканирующий приемник AR5000 (рис. 3.3, а) предназначен для контроля радиоэфира в диапазоне частот от 10 кГц до 2,6 ГГц. Приемник обладает высокими эксплуатационными характеристиками и большим набором сервисных функций. Приемник имеет следующие технические

характеристики:

• диапазон частот: 10 кГц-2600 МГц;

• виды модуляции: AM, FM, USB, LSB, CW;

• встроенный декодер DTMF и CTCSS кодов;

• полосы пропускания: 3, 6, 15, 40, 110, 220 кГц.

Сканеры японской фирмы IСОМ завоевали широкое признание во сем мире. Новая модель IC-R10 (рис. 3.3, б) воплотила в себе все современные технологические достижения, что позволило добиться высококачественного приема сигналов всех видов модуляции в диапазоне от коротких волн до СВЧ при сохранении небольших габаритов и веса. Ряд функций впервые реализованы в носимом сканере.

Основные характеристики сканера:

• Широкий диапазон: 0,5-1300 МГц с разрешением 100Гц.

• Виды модуляции: SSB (USB, LSB), CW, AM, FM, WFM.

• Спектроскоп. Работает в реальном времени, ширина полосы обзора

±50 или ±100кГц.

• Расширенный набор типов и видов сканирования: каждый из 2-х основных типов сканирования разбит на три вида: сплошное, диапазонное, с автоматической записью частот, по каналам памяти, по видам модуляции,

по банкам памяти.

• Новая функция SIGNAVI позволяет в несколько раз увеличить реальную скорость сканирования. При сканировании в режиме FM используется дополнительный приемный контур, который продолжает сканирование при нахождении основным приемником сигнала, таким образом,

основной приемник сканирует «скачками» только по занятым каналам. Величина скачков составляет до 5 шагов настройки, но не более 100 кГц.
