- •1 Часть. Общие положения.
- •1. Для чего используют и как определяют категорию грунта, его удельное сопротивление и удельную работу внедрения штампа?
- •2. Какие категории автомобильных дорог выделяют и по какому показателю их классифицируют?
- •3. По каким признакам классифицируют машины для земляных работ?
- •4. Опишите типичные профили грунтовых насыпей и их элементов.
- •2 Часть. Классификация, устройство, назначение машин и их агрегатов
- •12. Конструкция и принцип действия рабочего оборудования рычажного корчевателя.
- •13. Опишите конструкции отвалов корчевателей-собирателей.
- •14. Опишите виды рычажных механизмов рыхлительного оборудования.
- •15. Опишите конструкции рыхлящего зуба рыхлителя.
- •16. Перечислите признаки, по которым классифицируют бульдозеры.
- •17. Перечислите типы и особенности бульдозерного оборудования.
- •18. Опишите конструкции и области применения прямого, полусферического и сферического отвала бульдозеров.
- •23. Опишите конструкцию ковша скрепера, заполняемого только силой тяги.
- •24. Перечислите признаки, по которым классифицируют автогрейдеры.
- •25. Какие конструктивные особенности автогрейдера связаны с его назначением?
- •34. Перечислите признаки, по которым классифицируют экскаваторы непрерывного действия.
- •35. Опишите конструкцию рабочего оборудования и органа цепного траншеекопателя.
- •36. Опишите конструкцию рабочего оборудования и органа роторного траншеекопателя.
- •37. Опишите назначение, область применения и принцип действия грунтосмесительных машин.
- •38. Опишите назначение, область применения и классификационные признаки грейдер-элеваторов.
- •39. Опишите конструкции рабочих органов грейдер-элеваторов и их взаимное расположение.
- •40. Укажите характерные размеры дискового ножа грейдер-элеватора.
- •41. Опишите назначение, область применения и классификационные признаки одноковшовых фронтальных погрузчиков.
- •42. Перечислите способы уплотнения грунта, их преимущества и недостатки.
- •43. Перечислите признаки, по которым классифицируют машины для уплотнения грунта.
- •44. Перечислите типы грунтовых катков и области их применения.
- •45. Опишите принципы действия и устройство малогабаритных виброштампов и виброплит.
15. Опишите конструкции рыхлящего зуба рыхлителя.
Зуб рыхлителя представляет собой металлическую стойку с проушинами для фиксации ее в рабочей балке. Передняя грань нижней рабочей части стойки защищена от износа накладкой и наконечником. Для крепления накладки и наконечника чаще всего применяют пальцевые соединения.
Требуется: устойчивость к ударным нагрузкам, сохранение прочности при нагреве, самозатачиваемость.
Наконечники могут быть симметричными и несимметричными
16. Перечислите признаки, по которым классифицируют бульдозеры.
*тяговый класс (кН)
*Тип ходового оборудования (гусеничные, пневмоколесные, жестковальцовые)
*Тип бульдозерного оборудования (с поворотным и неповоротным отвалом)
*Тип ходовой трансмиссии ( механическая, гидромеханическая динамическая, гидромеханическая объемная, электрическая)
17. Перечислите типы и особенности бульдозерного оборудования.
Основное рабочее оборудование состоит из бульдозерного отвала и механизма его крепления к базовому трактору.
Различают бульдозеры с неповоротным отвалом (имеют возможность малого вертикального поперечного перекоса) и с поворотным отвалом (отличается большей длиной по сравнению с прямым отвалом, обеспечивающей перекрытие всех элементов тягача, находящихся за ним).
Конструктивное отличие подвески прямого и поворотного отвала сводится: к использованию толкающих брусьев в первом случае, а во втором случае к использованию универсальной толкающая рама.
18. Опишите конструкции и области применения прямого, полусферического и сферического отвала бульдозеров.
Прямой отвал - используют для копания грунта нормальной и повышенной прочности. Он обеспечивает большую удельную мощность и тягу на режущей кромке, быстро заглубляется в грунт и наполняется, допускает копание с перекосом в поперечной плоскости. (Отвальная поверхность; средние ножи; угловые ножи; проушины для крепления толкающих брусьев; проушины для крепления вертикальных раскосов; боковые косынки)
Полусферический отвал (полууниверсальный) дополнительно имеет две короткие боковые секции с угловыми ножами и по сравнению с прямым отвалом обладает повышенной вместимостью и лучшей накопительной способностью, достаточно быстро заглубляется в плотные грунты и допускает копание с перекосом. (Боковая секция, угловой нож, лобовая секция, средний нож)
Сферический отвал (универсальный) оборудован более широкими, чем у полусферического, боковыми секциями с боковыми и угловыми ножами и не менее чем одной лобовой секцией режущей кромки. Он очень эффективен при перемещении больших объемов грунта на расстояние до 200 м, но копает хуже прямого и полусферического из-за более длинной режущей кромки. Кроме того его центр масс расположен дальше от центра масс трактора, что ухудшает тягово-сцепные качества машины. (лобовая секция, средняя секция, боковая секция, угловой нож)

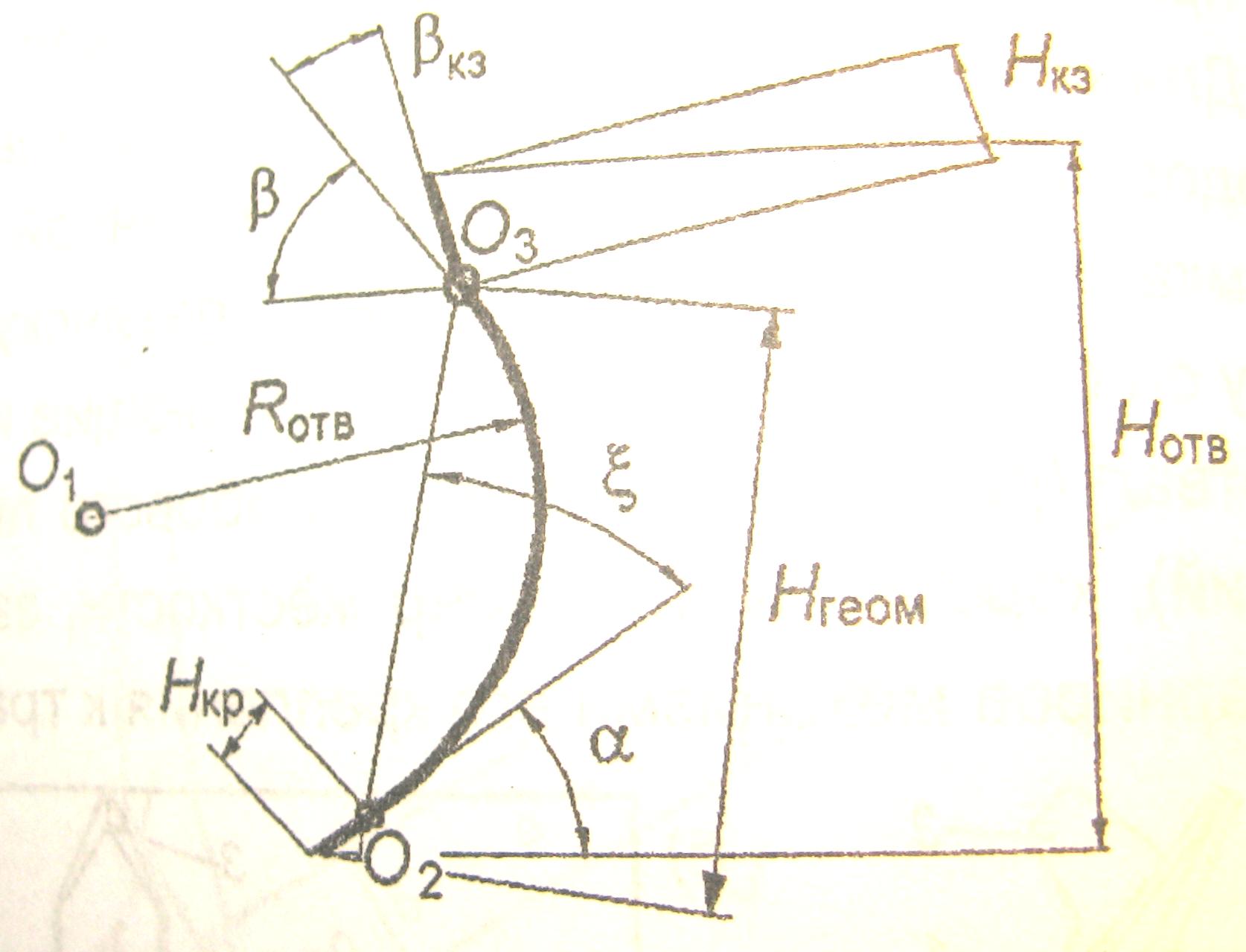

19. Какие размеры характерны для поперечного профиля стандартного бульдозерного отвала?
Н отв – фактическая высота отвала
Нгеом – длина хорды О2О3
ξ – угол кривизны отвала
α – угол резания
Нкз – собственная высота козырька
βкз – угол наклона козырька
Rотв – радиус кривизны цилиндрической поверхности
Нкр – собственная высота плоской режущей кромки
β – угол опрокидывания

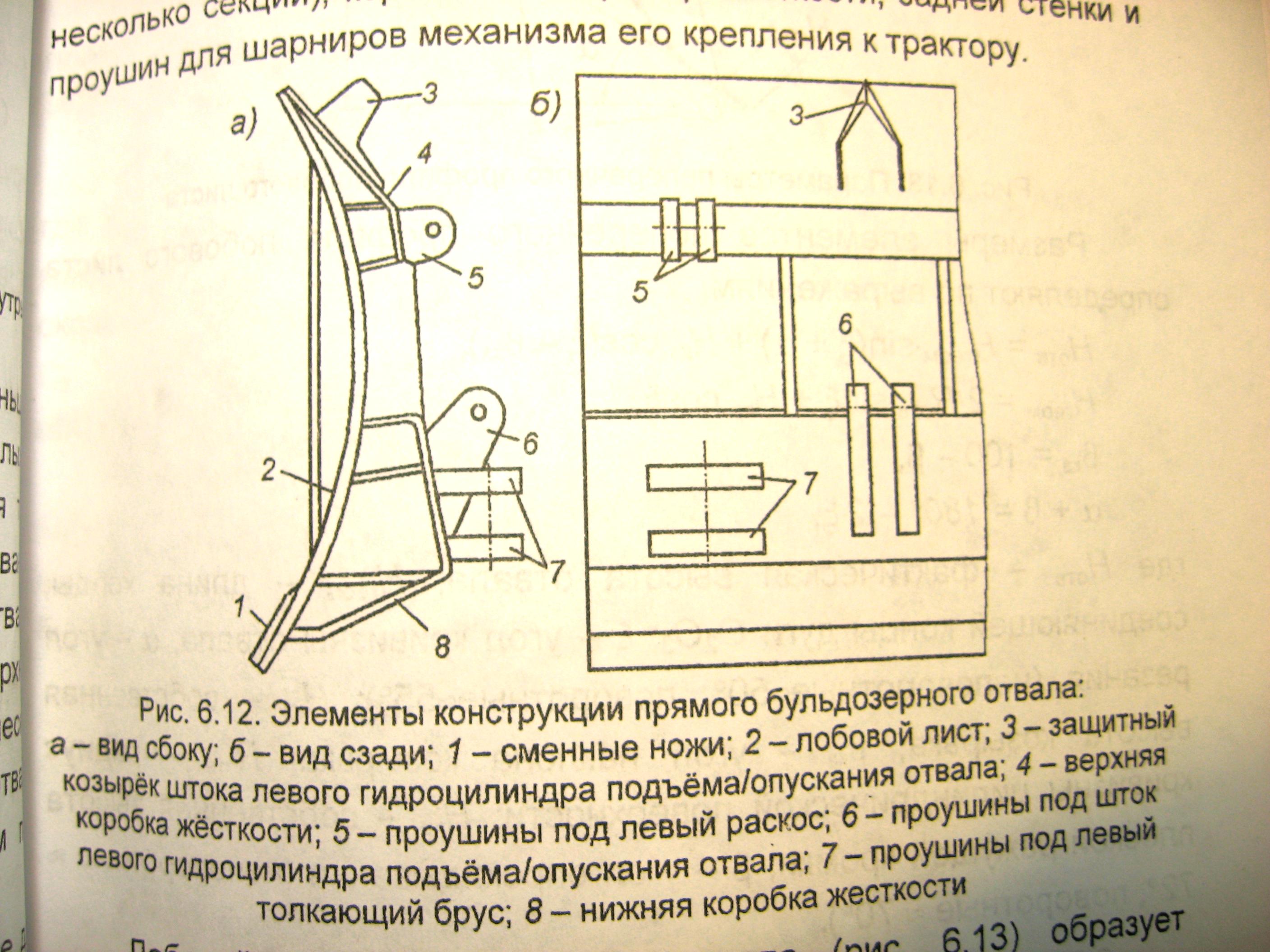

2 0. Опишите конструкцию стандартного бульдозерного отвала.
Лобовой лист стандартного отвала образует цилиндрическую поверхность, верхняя кромка которой переходит в козырек, а нижняя – в плоскую режущую кромку. Сзади отвали усилен задней стенкой, коробками и ребрами жесткости и оснащен проушинами и кронштейнами для соединения его с механизмом крепления к трактору.
21. Перечислите признаки, по которым классифицируют скреперы.
* по компоновке (прицепные, полуприцепные, самоходные)
* по способу загрузки ( за счет силы тяги, с помощью загрузочных средств)
* по способу выгрузки ( свободная выгрузка опрокидыванием вперед или назад; принудительным выталкиванием грунта подвижной задней стенкой)
22. Опишите механизмы и приемы, позволяющие повысить степень заполнения ковша скрепера.
Машины, для загрузки которых может использоваться бульдозер-тягач, имеют специальный буфер, выступающий за задние колеса скрепера. бульдозер-толкач упирается в буфер отвалом и создает дополнительную силу тяги, позволяющую повысить скорость и степень заполнения ковша.
Устройства принудительной загрузки, используя часть мощности двигателя скрепера, поднимают грунт, срезаемый ножами, на вершину бурта грунта, находящегося в ковше, что повышает степень заполнения.
Ножевая система скрепера из ступенчатых и овальных кромок срезает более узкую, но толстую стружку грунта, которая благодаря большей прочности, легче проходит сквозь грунт, находящийся в ковше, что повышает степень заполнения ковша и уменьшает время загрузки.
