25.Виды неразъемных соединений. Условия изображения и обозначения.
К неразъёмным, соединениям относят такие соединения деталей, которые нельзя разъединить без какого-либо разрушения. Детали в таких конструкциях соединяют в одно целое, различными швами: сварными, паяными, клеевыми и при помощи заклёпок.
Сварка.
Заклепка.
Паяние.
26.Требования при разработке чертежа.
При разработке рабочих чертежей предусматривают:
а) оптимальное применение стандартных и покупных изделий, а также изделий, освоенных производством и соответствующих современному уровня техники;
б) рационально ограниченную номенклатуру резьб, шлицев и других конструктивных элементов, их размеров, покрытий и т.д.;
в) рационально ограниченную номенклатуру марок и сортаментов материалов, а также применение наиболее дешевых и наименее дефицитных материалов;
г) необходимую степень взаимозаменяемости, наивыгоднейшие способы изготовления и ремонта изделий, а также их максимальное удобство обслуживания в эксплуатации.
27.Требования при выполнении эскизов. Отличие эскиз – чертеж. Эскиз - это тот же чертеж, но выполненный от руки, не используя чертежные инструменты и на глаз. При этом должны быть соблюдены все пропорции изображаемого предмета. Эскизы чаще всего выполняются мягким карандашом (М или 2М) и на бумаге в клетку (тетрадный листок или миллиметровая бумага). Это удобно и быстро, и вот почему: линии, проведенные мягким карандашом, лучше видно, а по клетке легко ориентироваться в пропорциональности отдельных частей предмета и в параллельности и перпендикулярности линий. Если чертеж использовать нецелесообразно, то в практике применяются эскизы. Необходимо помнить, что размеры, проставляемые на эскизе, должны соответствовать действительным размерам детали и надо соблюдать все правила, установленные ГОСТом ЕСКД. Эскизом называют чертеж, выполненный без применения чертежного инструмента (от руки) и точного соблюдения стандартного масштаба (в глазомерном масштабе). При этом должна сохраняться пропорция в размерах отдельных элементов и всей детали в целом. По содержанию к эскизам предъявляются такие же требования, что и к рабочим чертежам. Эскизы выполняют в следующих случаях: при разработке новой конструкции, при составлении рабочего чертежа уже имеющейся детали, при необходимости изготовить деталь по самому эскизу.
24.Аксонометрия.Виды аксонометрических проекции. Действия и приведенные коэффициенты искажения

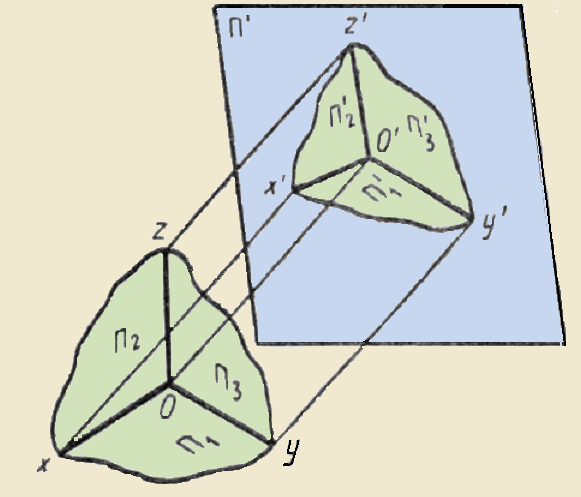

А
ксонометрическими
проекциями или аксонометрией назы-вают
изображения, полученные путем параллельного
прое-цирования предмета вместе с системой
трех взаимно пер-пендикулярных осей
координат, к которым он отнесен в
пространстве на некоторую плоскость,
называемую аксоно-метрической или
картинной.
При проецировании на аксонометрические плоскости происходит искажение отрезков осей координат, которое
характеризуется коэффициентом искажения.
Коэффициентом искажения называется отношение длины проекции отрезка оси на аксонометрической плоскости к его истинной длине.
Виды аксонометрических проекции.
изометрические – коэффициенты искажения по всем трем осям равны между собой;
диметрические – коэффициенты искажения по двум любым осям равны между собой, а по третьей – отличается от первых двух;
триметрические – все три коэффициента искажения по осям различны.
В изометрии Коэффициенты искажения по всем осям
равны 0,82. Для простоты построения коэффициент искажения по всем осям, равный 1.
В диметрии по осям X' и Z' равны 0,94, а по оси Y' 0,47. Для упрощения: по осям X' и Z' – 1, а по оси Y'- 0,5.
