12.Основные и дополнительные виды. Правила их обозначения

О сновные виды - вид спереди (главный вид), вид сверху, вид слева, вид справа, вид снизу, вид сзади. Обозначать основные виды на чертеже следует только в том случае, если отсутствует проекционная связь между ними и главным видом.Дополнительный вид - вид, получаемый на не параллельной ни одной из основных плоскостей проекций. Его применяют в том случае, когда какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров. Дополнительный вид следует располагать в направлении проецирования, указанном стрелкой

13.Разрез Разрез – это изображение предмета, мысленно рассеченного плоскостью (или несколькими плоскостями). На разрезе показывают то, что находится в секущей плоскости и за ней.  Разрез отличается от сечения тем, что на нем показывают не только то, что находится в секущей плоскости, но и то, что находится за ней.  Разрезы бывают простые и сложные. Если разрез получается при помощи 1 секущей плоскости, он называется простым, если при помощи 2 – сложным. В свою очередь сложные разрезы разделяются на ступенчатые и ломаные. Если секущие плоскости параллельны, то разрез ступенчатый, если пересекаются – ломаным.

Классификация разрезов. В зависимости от положения секущей плоскости различают следующие разрезы :

1) вертикальные

2) горизонтальные

3) наклонные

Вертикальные разрезы следует располагать соответственно на месте главного вида, вида слева и вида справа, а горизонтальные разрезы – на месте вида сверху и вида снизу

Разрезы, выполняемые при изображении данного предмета, не зависят один от другого, все эти разрезы выполняются независимо друг от друга. Представляемые действия, которые мы выполняем для получения разреза на одной проекции, никак не отражаются на другой проекции.

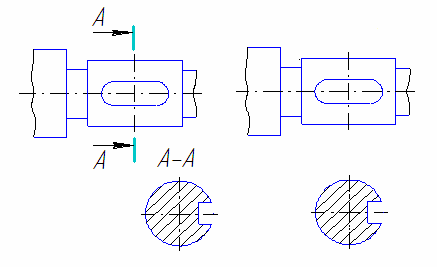

 У начала и конца линии сечения ставится одна и та же прописная буква русского алфавита. Над разрезом делается надпись по типу А – А, т.е. двумя одинаковыми буквами через тире, с тонкой чертой внизу. Буквы у линий сечения и у стрелок должны быть большего размера, чем цифры размерных чисел на том же чертеже.  При выполнении разрезов: 1.       Штриховые линии, которыми изображены внутренние очертания, обводятся сплошными основными линиями, так как они стали видимыми. 2.       Фигура сечения, входящая в разрез, заштрихована. Штриховка дана только там, где сплошные части детали попали в секущую плоскость. 3.       Линия, находящаяся на передней неизображаемой части предмета, не показана.

14.Сложные, местные разрезы.Определения, обозначения.

Сложные разрезы бывают ступенчатые, если секущие плоскости параллельны (ступенчатые горизонтальные, ступенчатые фронтальные) ломаные, если секущие плос-кости пересекаются.

Местные разрезыМестные разрезы выделяются на виде сплошными волнистыми линиями. Эти линии не должны совпадать с какими-либо другими линиями изображения.

15. Сечения

Сечение – изображение фигуры, получающейся при мыслен-ном рассечении предмета одной или несколькими плоскос-тями. На сечении показывается только то, что получается не-посредственно в секущей плоскости. Исключение представ-ляют сечения отверстий, образованных поверхностями вра-щения.

Виды сечений:

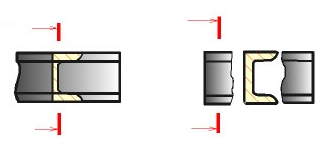

вынесенные - сечения, которые располагаются вне изображе-ния изделия ;

наложенные - сечения, которые совмещаются с соответст-вующим видом предмета;

в разрыве между частями одного и того же вида - сечения, которые располагают в разрыве между частями одного и того же вида.
