Неизотермическое течение жидкостей в трубопроводе. Расчет трубопроводов при неизотермическом течении жидкости
1 – изотермическое ламинарное течение; 2 – нагревание вязкой нефти; 3 – охлаждение вязкой нефти.
Закон
распределения температуры жидкости по
длине трубопровода получен Жуковым в
1883 г., в основу которого заложена
потеря
теплоты от элементарного участка dx
в единицу времени в ОС:
(1),
где
- поверхность охлаждения элементарного
участка, м3,
- полный коэффициент теплоотдачи от
жидкости в ОС, Вт/м2*0С,
t
– текущая температура жидкости.
При
движении жидкости через рассматриваемый
участок dx,
жидкость охлаждается на dt
0С
и теряет количество теплоты:
(2),
где
- теплоемкость, Дж/кг*0С,
G
– массовый расход, кг/с. (1)=(2):
-
уравнение Шухова (закон распределения
температуры жидкости по длине
трубопровода).
В
1923 г. Лейбензон внес поправку в эту
формулу, учтя работу трения потока
жидкости, превращающуюся в теплоту,
участвующую в тепловом балансе
трубопровода:
;
-
поправка Лейбензона,
-
средний гидравлический уклон; Е –
механический эквивалент теплоты (1
ккал=427 кгс*м=427*9,81 Н*м).
Закон
изменения температуры на участке
трубопровода, где происходит кристаллизация
парафина, описывается формулой Черникина:
;
-
расстояние, на котором температура
падает от tн
до tп
,
-
количество парафина, выделяющегося из
нефти при понижении температуры от tп
до t
(доли единицы);
-
любая температура, для которой известно
;
x
– скрытая теплота кристаллизации
парафина.
Гидравлический расчет трубопроводов, транспортирующих вязкопластичные жидкости.
Под реологическими свойствами нефти будем понимать зависимость вязкости нефти от изменения градиента скорости в трубе dv /dr и напряжения сдвига .
Эта зависимость представлена на рис. 36, а.
Важными и взаимосвязанными параметрами, характеризующими работу нефтепровода, являются расход нефти (Q = vS), и потери давления в нем р. Оба параметра легко можно выразить через касательные напряжения , возникающие в транспортируемой нефти (рис. 36, б).

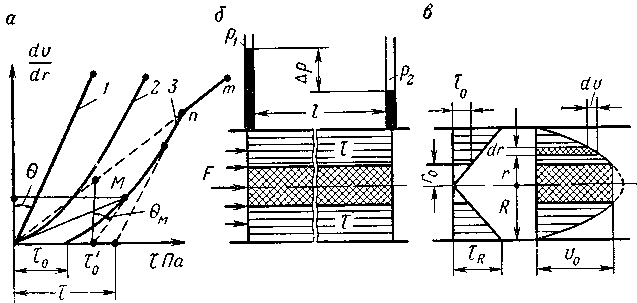

Рис. 36. Физические свойства ньютоновских и неньютоновских жидкостей и характер их движения по трубам:
а зависимость напряжений сдвига от градиента скорости ньютоновских (1) и неньютоновских (2 и 3) жидкостей; б модель течения неньютоновской жидкости, в распределение скоростей и напряжений в структурированном потоке.
Согласно закону Ньютона о вязкостном трении при движении жидкости в круглой трубе, уравнение касательного напряжения сдвига записывается в следующем виде:
Парафинистые и застывающие нефти при понижении температуры приобретают вязкопластичные свойства вследствие образования в них пространственной структуры. В этом случае течение нефтей не начнется до тех пор, пока не будет достигнуто предельное напряжение сдвига, необходимое для разрушения пространственной структуры, и только после начала течения наблюдается пропорциональность между градиентом скорости и разностью напряжения τ-τ0.
Таким
образом, поведение вязкопластичных
жидкостей отклоняется от закона Ньютона
и описывается уравнением Шведова-Бингама:
τ= τ0+μпл
,
где
τ0-предельное
напряжение сдвига, μпл-пластичная
вязкость; du/dn-градиент
скорости сдвига.
Профиль
скоростей при движении вязкопластичной
жидкости в круглой трубе существенно
отличается от профиля скорости
ньютоновской жидкости. Так как напряжение
сдвига убывает от стенки трубы и оси,
на некотором радиусе r0
напряжение сдвига становится равным
предельному напряжению сдвига τ0,
и жидкость в цилиндре радиусом r0
движется в виде «ядра», внутри которого
скорость по сечению не изменяется.
Радиус цилиндрического ядра r0
определяют по формуле: r0
= τ0
.
При ламинарном течении вязкопластичных
жидкостей в трубах расход определяют
по уравнению Букингема:
,
которое также можно записать
.
Для
упрощения расчетов применяют формулу
Стокса: λ=64/Re*,
где Re*
- обобщенный параметр Рейнольдса, который
вводится с использованием уравнения
Букингема в виде:
,
где u-параметр пластичности,
.
При турбулентном движении парафинистых нефтей, являющихся вязкопластичными жидкостями, λ не зависит от Re. Численное значение λ в турбулентном режиме в зависимости от содержания парафина изменяется от 0,028 до 0,038, причем λ возрастает с ростом концентрации твердого парафина.
